Переделка сервы HXT12K (T-Pro MG945) под постоянное вращение

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Переделка сервы HXT12K (T-Pro MG945) под постоянное вращение

Сообщение =DeaD= » 27 сен 2009, 17:32

(aka HXT12K / T-Pro MG945 continuous rotation modification hack)

Итак что нам потребуется:
1. Серва HXT12K;
2. Микро-отвертка крестовая, плоская малая отвертка;
3. Кусачки средние (для вытягивания ограничителя);
4. Термоклеевой пистолет или просто клей подходящий для работы с металлом;
5. Действующий сервоконтроллер с источником питания;
6. 10-20 минут свободного времени.

Порядок действий:

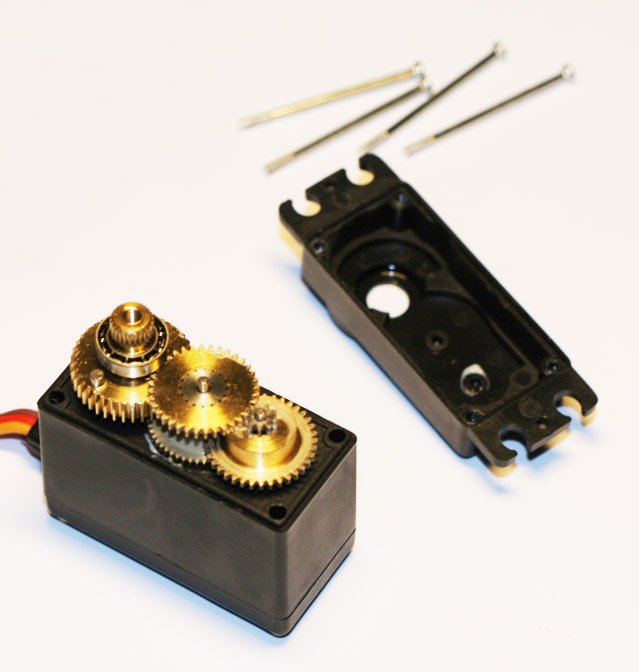

1. Вывинчиваем 4 крепежных шурупа;
2. Снимаем верхнюю крышку;

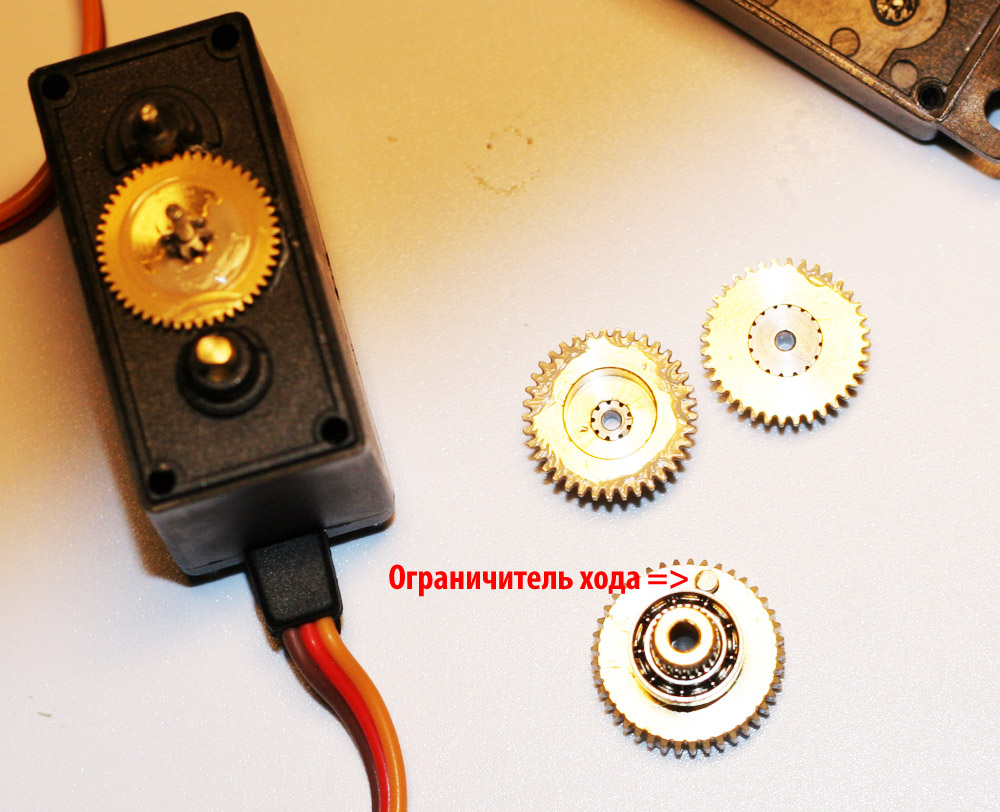

3. Поддеваем отверткой шестерни (выходная шестерня насажена на переменный резистор и имеет ограничитель хода) и снимаем их;

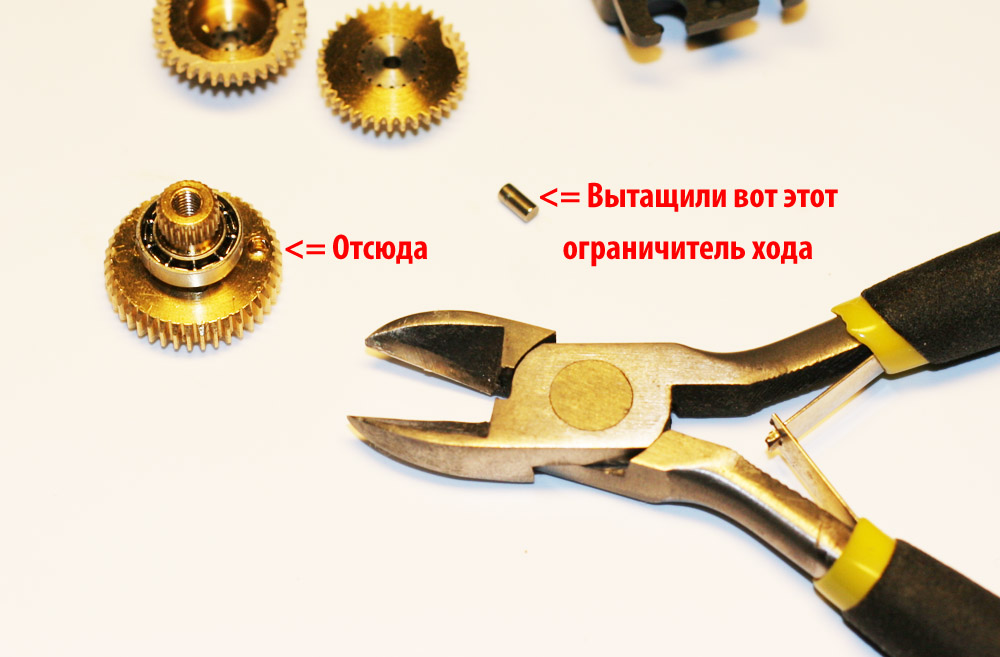

4. Вытаскиваем кусачками ограничитель хода из выходной шестерни;

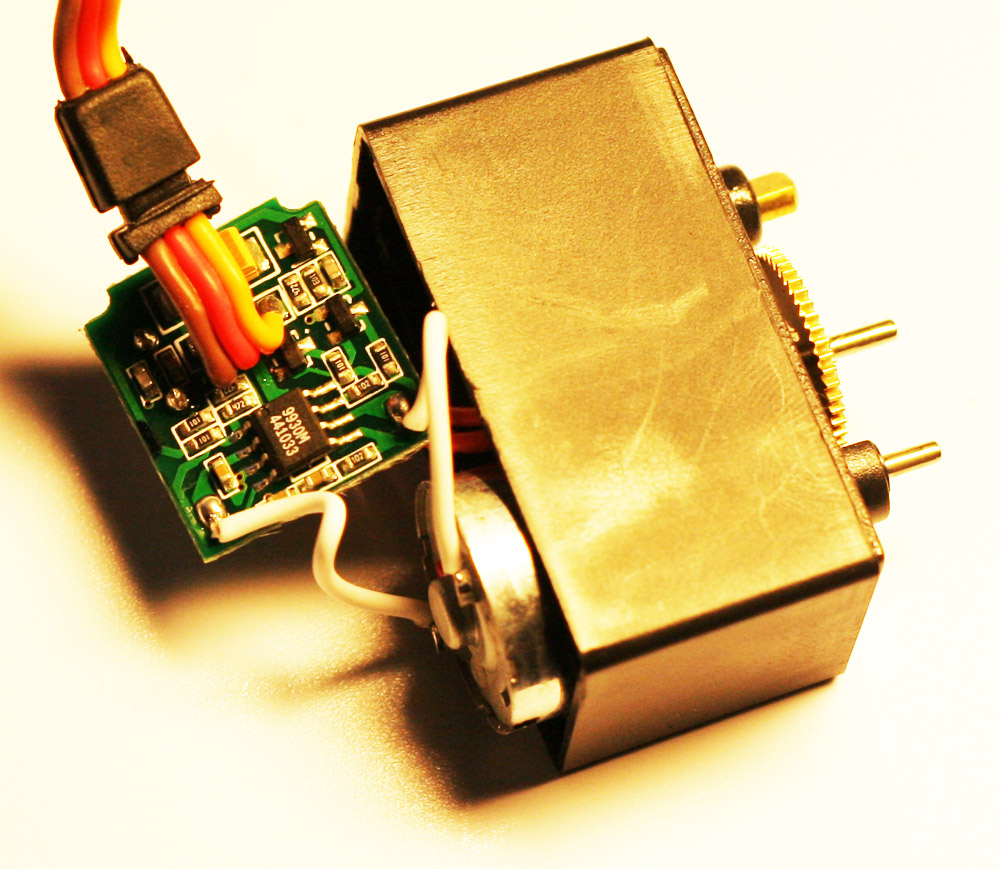

5. Снимаем нижнюю крышку и вынимаем с обратной стороны плату управления;

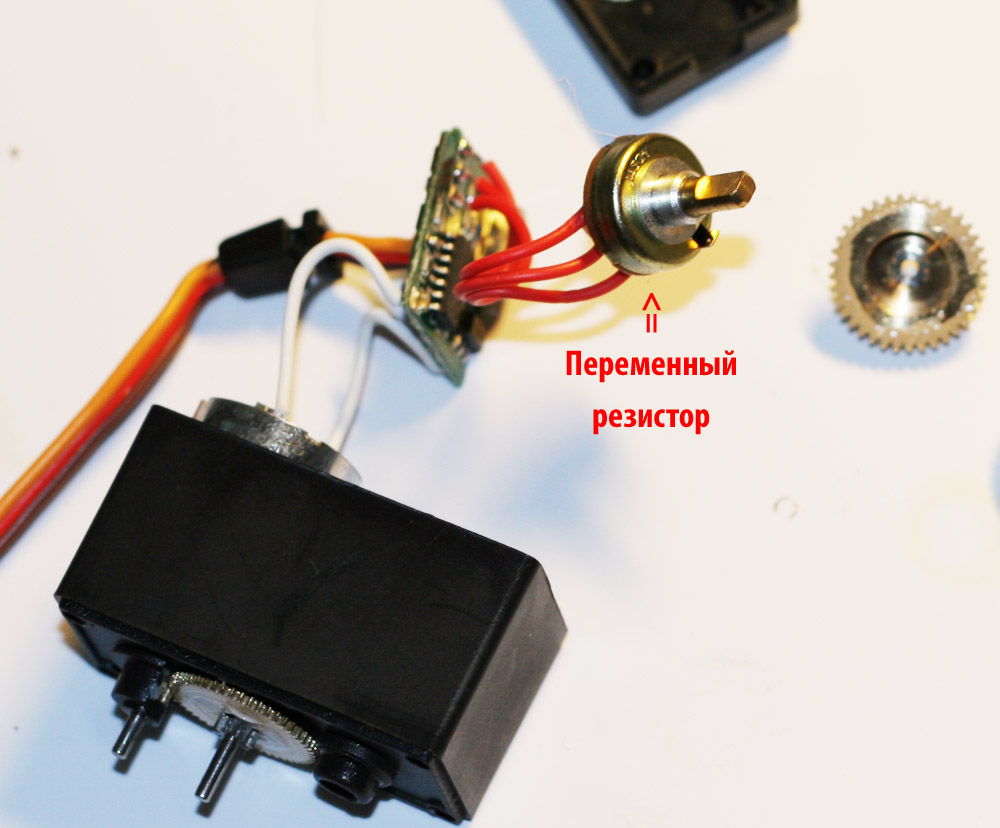

6. Откручиваем и вынимаем переменный резистор;


7. Подключаем серву к контроллеру и подбираем положение переменного резистора такое, что двигатель будет находиться в состоянии покоя;

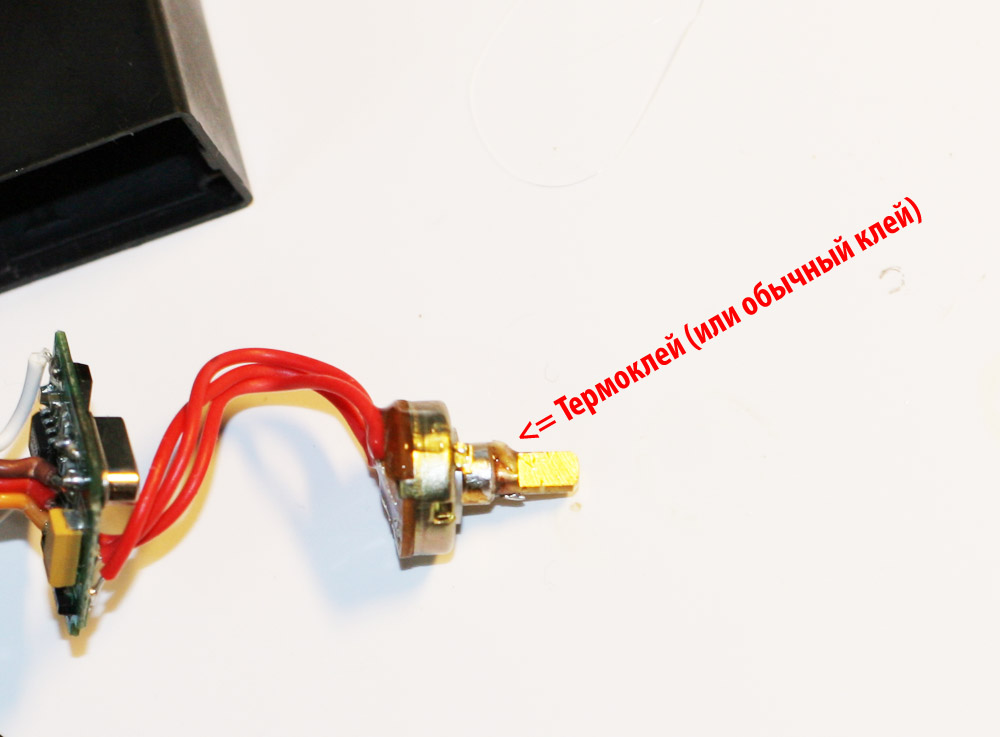

8. Фиксируем вал резистора термоклеем, клеем или еще каким-либо способом.

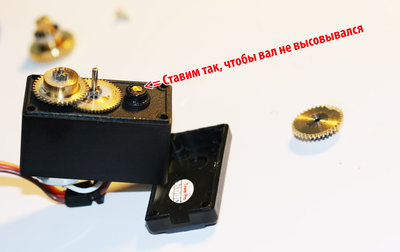

9. Ставим обратно резистор, но не до конца, чтобы его вал не высовывался с обратной стороны;


10. Ставим обратно шестерни, плату управления, верхнюю и нижнюю крышки, закручиваем 4 крепежных шурупа.

11. Поздравляем, теперь у вас совсем недорого появился редуктор с металлическими шестернями, 2 подшипниками, мощным двигателем и драйвером двигателя в одном флаконе с управлением по всего 1 проводу от МК.

Добавлено спустя 1 минуту 9 секунд:
Бонус: серва отлично себя ведет вблизи положения покоя, если мы близко к нужному положению - вращение мотора замедляется. Таким образом можно регулировать скорость робота собранного на этих сервах.

Добавлено спустя 2 минуты 36 секунд:
Кстати, на фотке к пункту №9 видна надпись Tower Pro на внутренней стороны нижней крышки сервы :) так что осталось найти каким сервам TowerPro соответствует HXT12K :)
