НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Re: НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Сообщение Michael_K » 28 янв 2010, 04:53

Нашел про квалитет... забыл уже, что это такое :)
до 3000 об/мин - микрон пятьдесят
больше - микрон пятнадцать
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Сообщение Ворон » 02 фев 2010, 13:28

ну где же видео? :oops:
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Сообщение semigo » 27 апр 2010, 10:09

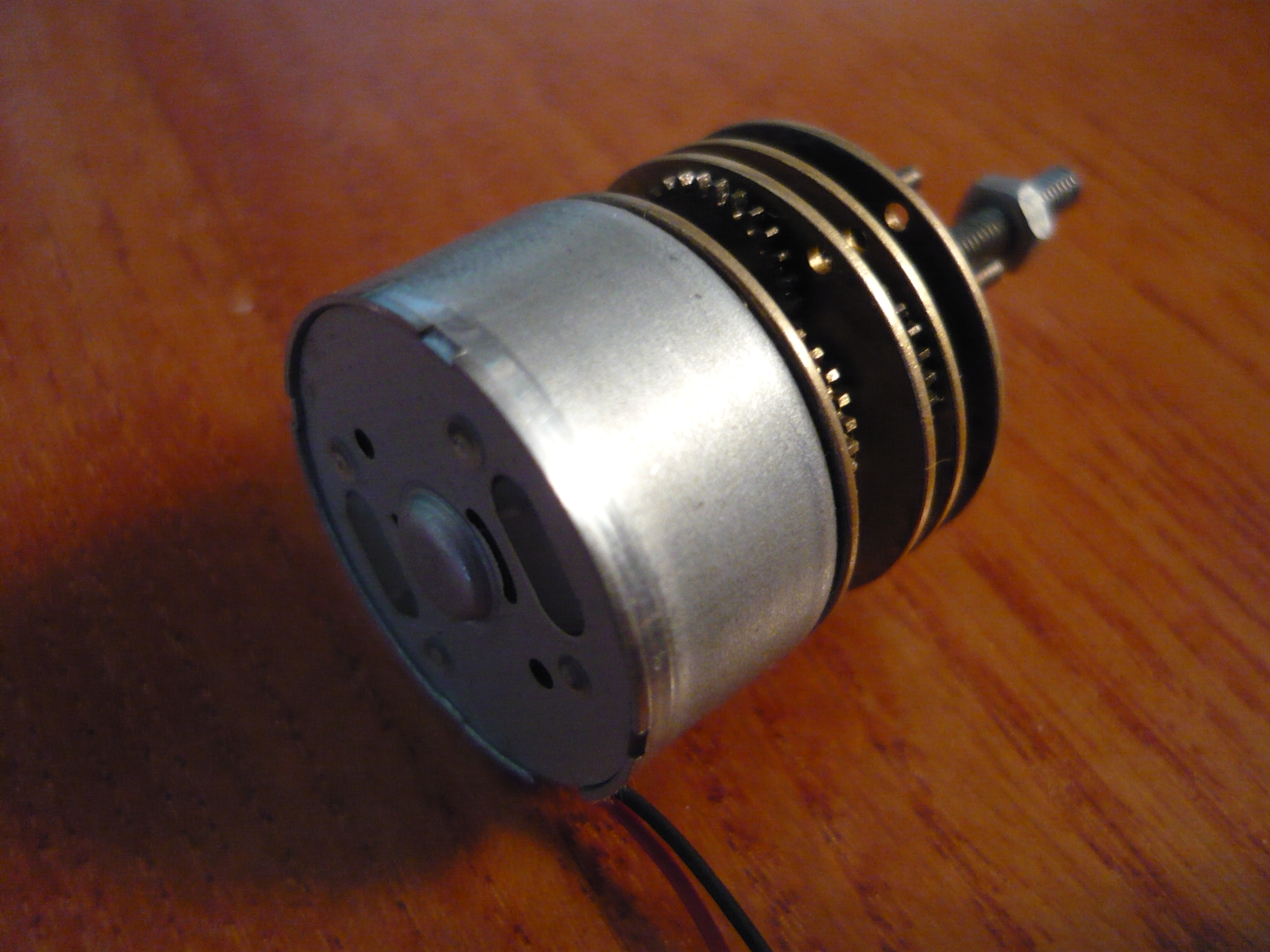

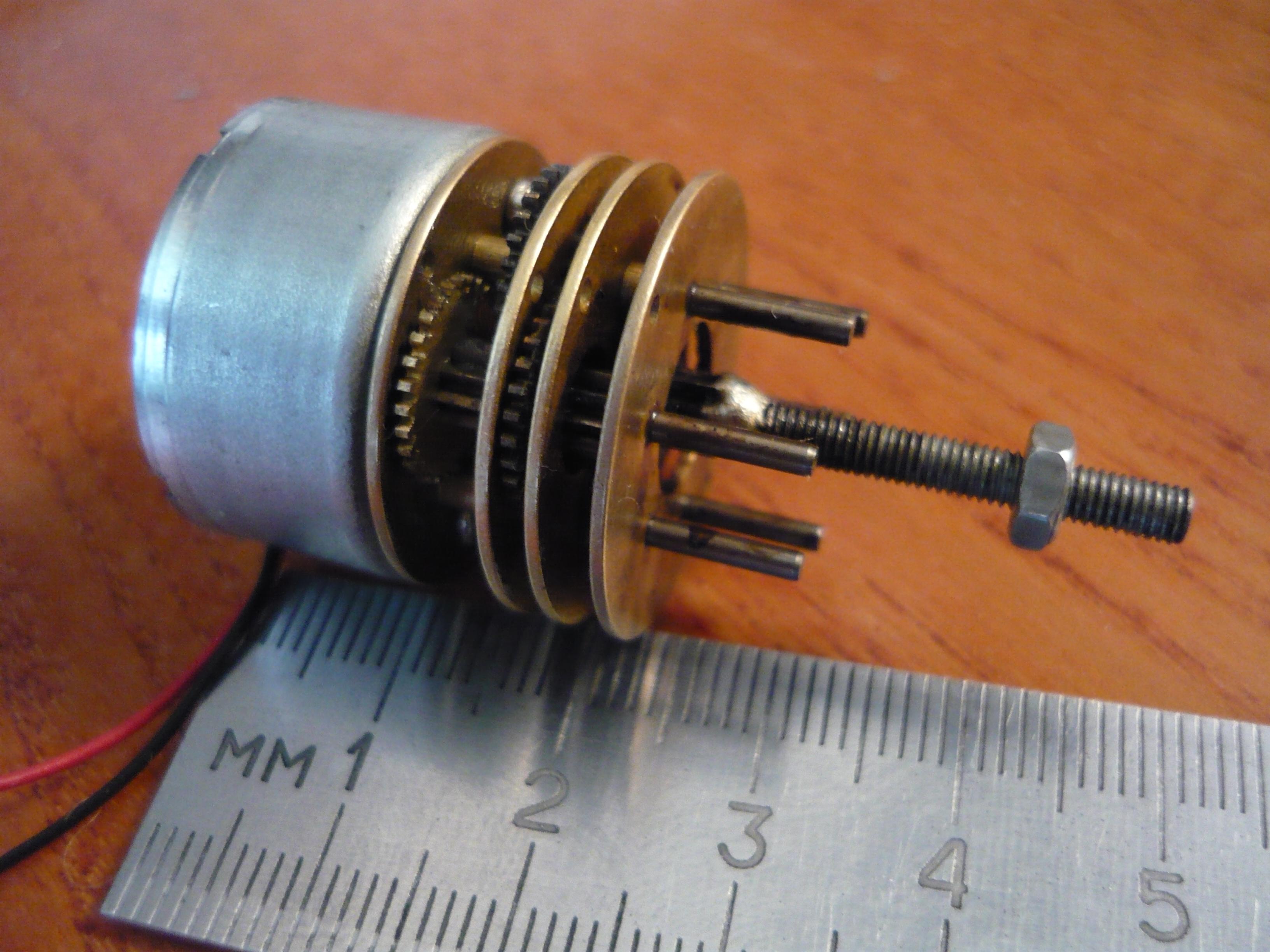

А вот мой редуктор. Моторчик от китайского касетного плеера, редуктор от заслонки отопителя, все досталось бесплатно. Передаточное отношение не считал, но при 5В примерно 1 об/сек. Редукторы думаю можно поискать на авторазборках или кончившиеся у знакомых.

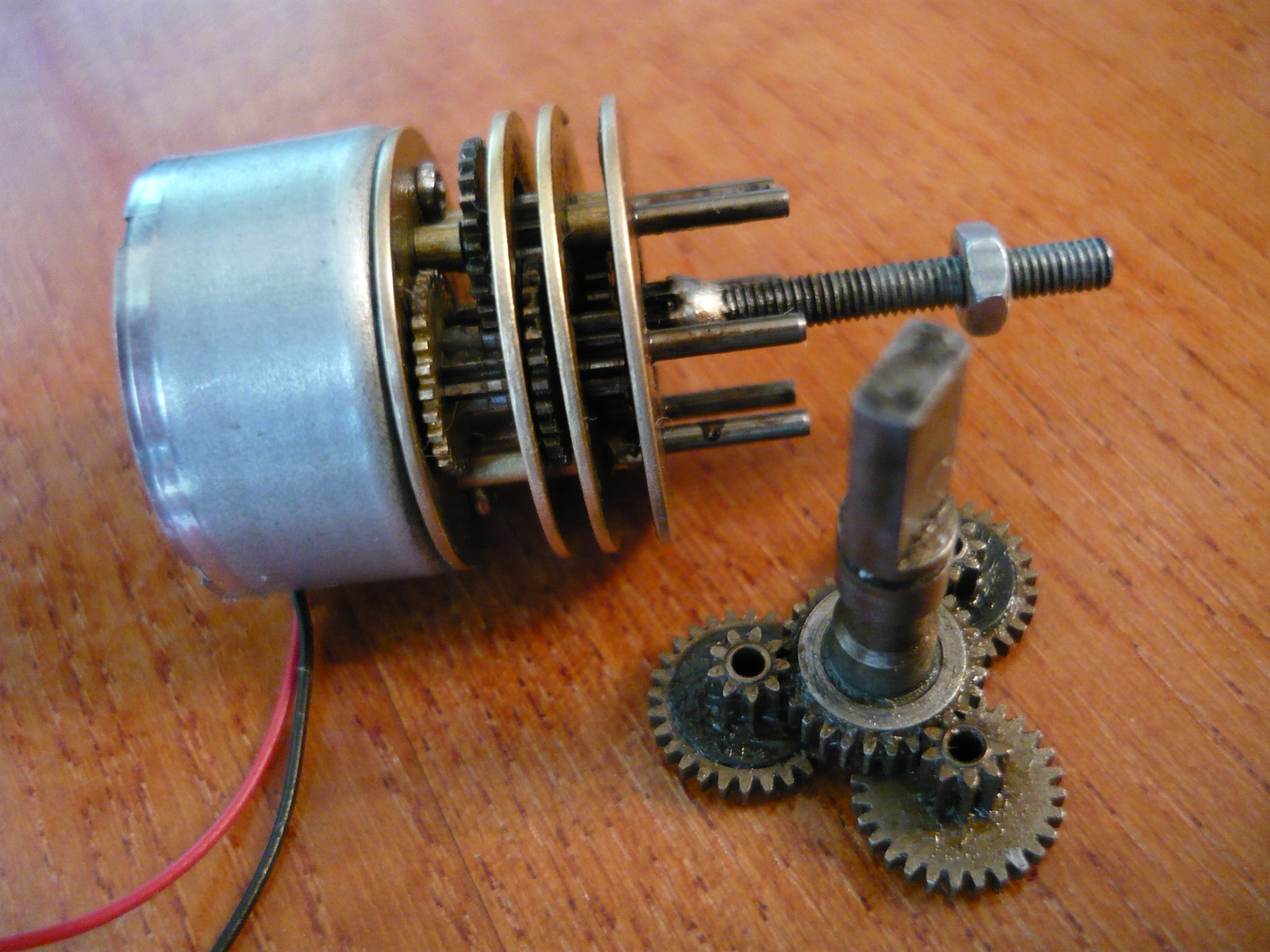

Эти щестерни оказались лишними, будут донорами, слишком малы были обороты
. Вал удлинил напайкой винта с резъбой М3 длину подкорректирую на готовом изделии. В винте высверлил отверстие 1,5 мм, все залудил и спаял (паяльник + фен). :Yahoo!:
semigo

Сообщения: 3
Зарегистрирован: 05 апр 2010, 22:40

Re: НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Сообщение MegaBIZON » 27 апр 2010, 20:09

Красота :good:
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Сообщение D1mcon » 27 апр 2010, 21:27

Круто!, осталось только в серию пустить.
Язык Ада - официально был признан министерством обороны США для создания ПО военной техники
Аватара пользователя
D1mcon

Сообщения: 700
Зарегистрирован: 08 фев 2009, 10:13
Откуда: Воротынск
прог. языки: C,C++,C#,Java
ФИО: Дмитрий

Re: НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Сообщение MegaBIZON » 28 апр 2010, 09:22

Кстати, все шестерни, я так понимаю - мяталл?
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Сообщение galex1981 » 28 апр 2010, 09:29

Ну да металл, он же говорил что на авторазборках брал редукторы...
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Сообщение Ворон » 17 июн 2010, 22:27

так где видео то!!!!!(((
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Сообщение atomikc » 08 авг 2010, 14:34

Возможно немного не по теме, но всёже...
Посмотрел я редуктор Тамия. Хорошая вещь, но заказ + доставка = чуть ли не месяц. Я умру от скуки за это время. Поэтому появилась мысль сделать самому. Самоплаьный редуктор так сказать. Благо шестерёнак, моторчиков и осей полно дома.
Сразу скажу, что планируется гусеничное шасси. Есть два обычных моторчика, как у Тамия; червячные шестерёнки, дабы сменить направления осей; + полно ещё всяких разных. И всё. На этом я повис. Технология, корпус - это всё понятно, а как расположить и какие поставить шестерёнки для оптимального соотношения мощность\скорость?
...........

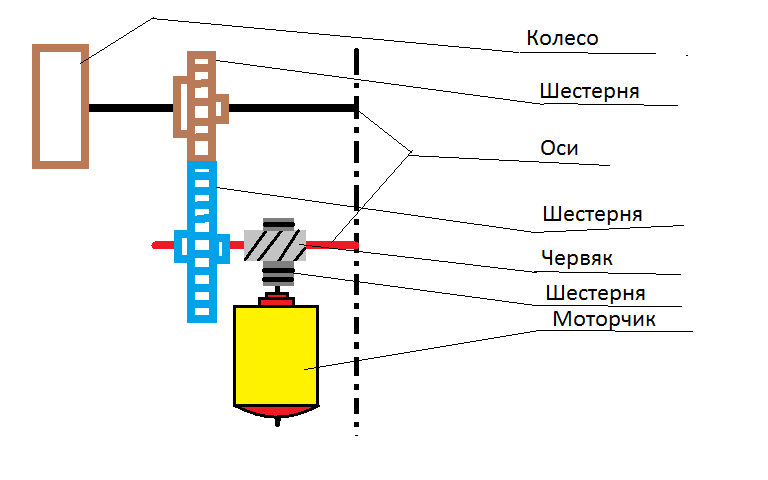

Вот набросал свой пример:

Не знаю, правильный, не правильный я выбрал метод расположения... что скажете?
atomikc

Сообщения: 28
Зарегистрирован: 28 июл 2010, 17:37
Откуда: Лангепас
прог. языки: Мозг 3.0

Re: НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Сообщение atomikc » 09 авг 2010, 20:49

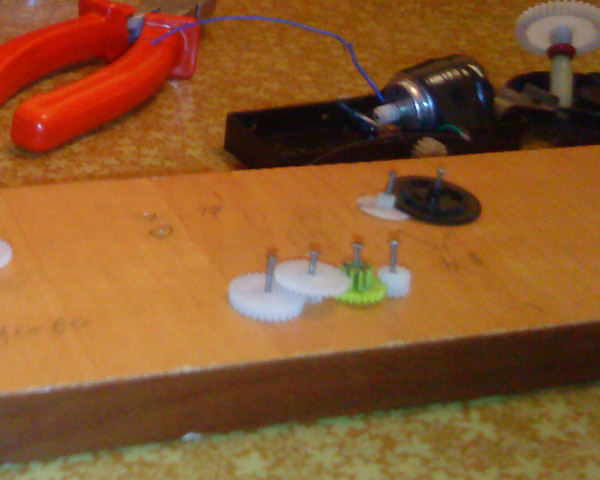

Я был не прав.. Проведя серию экспериментов на специальном стенде:...

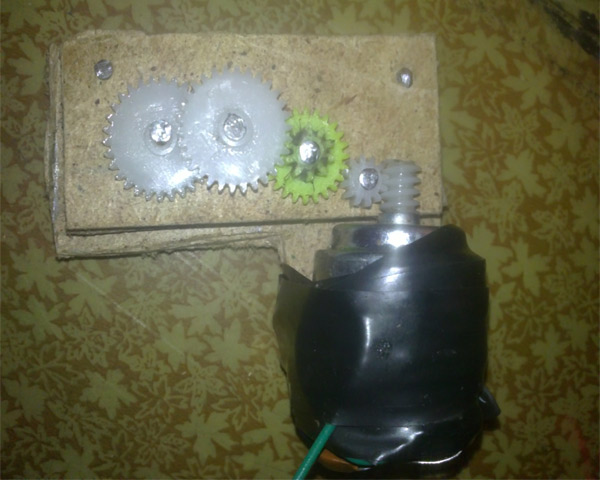

... и посмотрев как делают другие спроектировал вроде неплохой и достаточно миниатюрный и мощный редуктор:

......
Видео не покажу. Влом пока что регится на ютубе =) Но всё работает (Если-б ещё гвозди не корява забил :crazy: .... )
atomikc

Сообщения: 28
Зарегистрирован: 28 июл 2010, 17:37
Откуда: Лангепас
прог. языки: Мозг 3.0

Re: НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Сообщение MegaBIZON » 10 авг 2010, 09:32

Преллестно!! :D
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Сообщение atomikc » 10 авг 2010, 16:45

:D собрать бы это всё в редуктор, а не шестирёнки на гвоздиках в фанере....
atomikc

Сообщения: 28
Зарегистрирован: 28 июл 2010, 17:37
Откуда: Лангепас
прог. языки: Мозг 3.0

Re: НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Сообщение boez » 10 авг 2010, 21:50

А зачем самая первая шестеренка (по которой ездит червяк)? Она ж вроде лишняя?
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Сообщение MegaBIZON » 11 авг 2010, 08:35

А к большой напрямую червяк не подступится... кажется.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Сообщение Ворон » 11 авг 2010, 16:50

не подступишься это то да, но!!! но главное что не шумно,вибрации ротора мотора меньше передаются на диск большой шестерни(возможно поэтому и тише :pardon: ))
если посчитать передаточное число на самом "шумной"" первой от мотора " паре редуктора ,а очень часто именно так и поступаю маленькая шестерня и червяк, и не шумно и моща не хилая с плюшевых моторов получается,
червяки предпочитаю выковыривать со старых видеомагнитофонов что все обычно выкидывают) и режу их на несколько частей)получается пачка махоньких редукторов для сидишных движков)


PS :pardon: :pardon: :pardon: :pardon: :pardon: за комент
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань
