НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Re: НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Сообщение Michael_K » 18 янв 2010, 14:19

В старинных игрушечных редукторах это решалось просто поводком и щелью, в которой этот поводок ходил.
Правда вращение выходного вала было неравномерным, но это нефатально.
Но вариант с "двухступенчатым спирографом", конечно предпочтительнее. Это понятно.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Сообщение boez » 18 янв 2010, 17:20

Michael_K писал(а):Катится, конечно:
Это в принципе обычные шестеренки!


О, вот в этом ролике четче видно что катится

А в предыдущих почему-то казалось, что в целом как шестеренка - катится, а в точке касания - потихоньку скользит :)
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Сообщение Myp » 18 янв 2010, 17:44

вощем из 4 плоских деталек и эксцентрика можно собрать редуктор к которому можно крепить мотор и колесо

кто сбацает? у когое сть фрезерный под рукой? :D
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15903
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Сообщение Duhas » 18 янв 2010, 17:47

Эд, Аууууу ))) :crazy: :P
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Сообщение rig » 18 янв 2010, 19:30

красивые картинки, тока вы ему нарисуйте, что надо. он в этом маленький бум.
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Сообщение Mikl » 19 янв 2010, 00:37

boez писал(а):
Michael_K писал(а):Катится, конечно:
Это в принципе обычные шестеренки!


О, вот в этом ролике четче видно что катится

А в предыдущих почему-то казалось, что в целом как шестеренка - катится, а в точке касания - потихоньку скользит :)


Не скользит. Посмотрите свойства эвольвентного зацепления.
Аватара пользователя
Mikl

Сообщения: 9
Зарегистрирован: 15 янв 2010, 18:02
Откуда: Moscow
Skype: fedorov_m_u
прог. языки: Virt group Lang
ФИО: Михаил Федоров

Re: НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Сообщение Myp » 19 янв 2010, 09:51

вот там http://www.zincland.com/hypocycloid/
есть скрипт питоновский для расчёта редуктора

можно попробовать нарисовать чтонить...

Добавлено спустя 9 минут 47 секунд:
на цнц зоне есть ветка интересная с информацией

http://www.cnczone.com/forums/showthread.php?t=72261

и тридэмоделька вот кому интересно посмотреть в объёме или есть станок чтоб сразу вырезать =)
Вложения
cad_dwg.zip
(1.63 МиБ) Скачиваний: 18
hypocycloid.zip
(8.31 КиБ) Скачиваний: 16
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15903
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Сообщение Ande » 25 янв 2010, 19:35

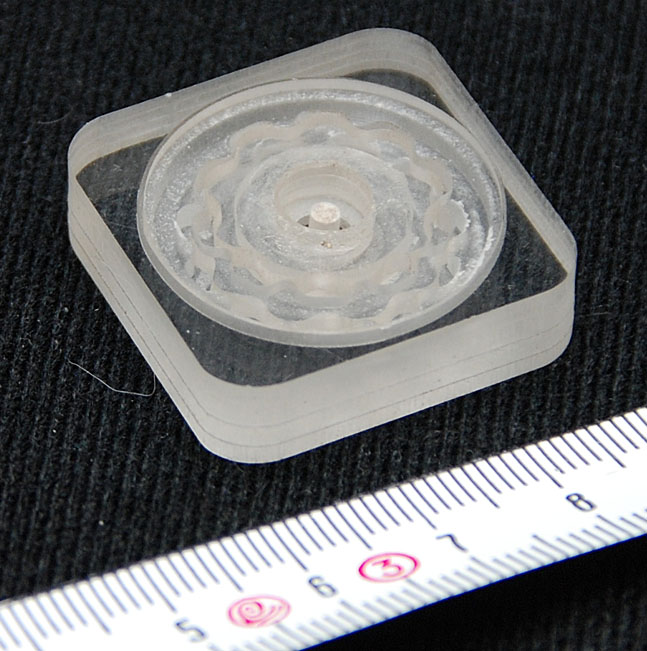

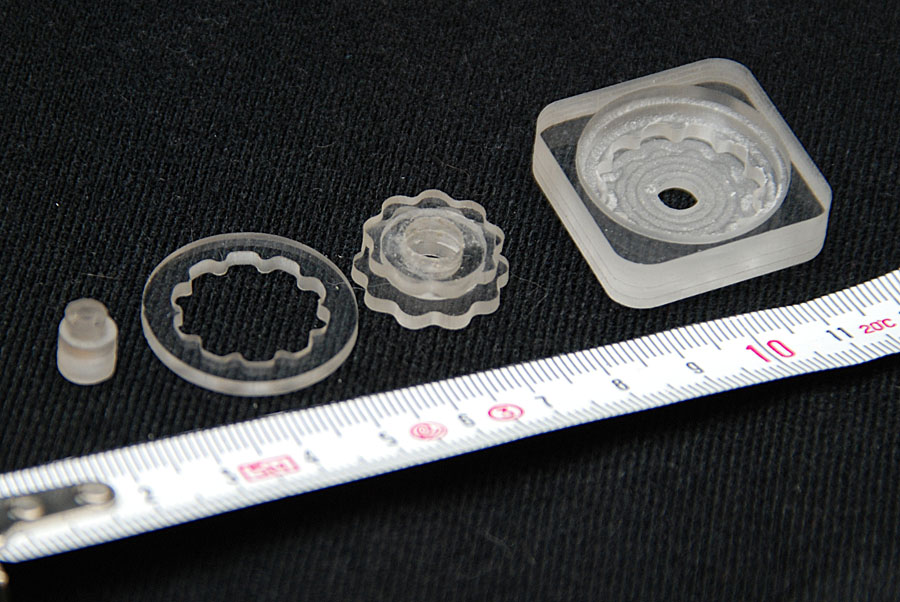

Понравилась идея, попробовал вырезать макетик.
Ось с эксцентриком люфтит, видимо поэтому редуктор подклинивает.
Так и не понял, достаточно чистоты поверхности/точности или нет?
Если пальцем внутреннюю часть вращать, вроде работает.


Аватара пользователя
Ande

Сообщения: 79
Зарегистрирован: 17 июл 2008, 14:21
Откуда: Тольятти
прог. языки: Delphi, Bascom

Re: НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Сообщение Vooon » 26 янв 2010, 03:18

Видео! Видео! :)
Linux user | Firefox user
Аватара пользователя
Vooon
Site Admin

Сообщения: 3324
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков

Re: НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Сообщение Michael_K » 26 янв 2010, 03:54

достаточно чистоты поверхности/точности или нет?

скорее выходное колечко сильно трется по наружнему "корпусу".
Его бы на подшипник :oops: (да и входной вал и сдвоенную шестерню - тоже хорошо бы)
На зубах вроде чистота не должна особо влиять - тут вроде бы легкий для шестеренок
режим - внутреннее качение и радиусы почти одинаковы. имхо, конечно.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Сообщение Myp » 26 янв 2010, 09:56

смазки туда силиконовой

и конечно видео :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15903
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Сообщение Michael_K » 26 янв 2010, 20:41

А вот интересно по технологии "лазерной резки оргстекла" такое можно сделать.
Рез-то там красивый, а как с точностями - допусками?
Можно ли изготовить зубы? А посадки под подшипники?
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Сообщение MiBBiM » 26 янв 2010, 20:55

непрямой угол реза же. после малого времени обкатки редуктор начнет люфтить.
Tomorrow will be. Better
Аватара пользователя
MiBBiM

Сообщения: 1866
Зарегистрирован: 29 окт 2007, 18:11
Откуда: Пермь
прог. языки: Brainfuck/Basic/Delphi/C++/Lisp/x86asm/JavaScript

Re: НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Сообщение Michael_K » 26 янв 2010, 21:46

непрямой угол реза же. после малого времени обкатки редуктор начнет люфтить.

И все-таки, как там с точностями?
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Сообщение Mikl » 28 янв 2010, 00:28

Шестеренки на эксцентрике обязательно должны сидеть на подшипнике - люфты шестеренок на этой оси недопустимы!

Точность зубчатого профиля должно быть не хуже 8-9 квалитета для скоростей до сотен об/мин, для больших 2-3 тыс об/мин нужен 6-7 квалитет. Требования к шероховатость зубьев - весьма умеренные - обкатается со временем.
Аватара пользователя
Mikl

Сообщения: 9
Зарегистрирован: 15 янв 2010, 18:02
Откуда: Moscow
Skype: fedorov_m_u
прог. языки: Virt group Lang
ФИО: Михаил Федоров
