EAGLE

Re: EAGLE

Сообщение HarryStar » 08 ноя 2011, 12:02

Не нашел в стандартной библиотеке микросхемки. Пришлось нарисовать компонент.
Мож кому пригодится.
74HC4066D(TI) или CD74HC4066M96.
4х канальный двунаправленный высокоскоростной переключатель.
Вложения
74HC4066D (TI).pdf
Даташит
(386.79 КиБ) Скачиваний: 0
74HC4066D.rar
Библиотека Eagle
(1.29 КиБ) Скачиваний: 0
Аватара пользователя
HarryStar

Сообщения: 981
Зарегистрирован: 15 ноя 2010, 13:56
Откуда: Нижний Новгород
прог. языки: С, С++, РНР

Re: EAGLE

Сообщение blindman » 08 ноя 2011, 12:28

HarryStar писал(а):Не нашел в стандартной библиотеке микросхемки.

Ищутся как *4066*
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: EAGLE

Сообщение HarryStar » 08 ноя 2011, 16:39

Хм... и правда. Почему-то без префикса 74хх они были, просто с номером. Ну пофиг - заодно научился компоненты рисовать и моя красивее :)

Добавлено спустя 30 минут 35 секунд:
А может кто подскажет где в орле найти http://chip-nn.ru/doc/all/3271/3271.jpg такие разъемы (RCA тюльпаны)?
Все перерыл
Аватара пользователя
HarryStar

Сообщения: 981
Зарегистрирован: 15 ноя 2010, 13:56
Откуда: Нижний Новгород
прог. языки: С, С++, РНР

Re: EAGLE

Сообщение blindman » 08 ноя 2011, 16:54

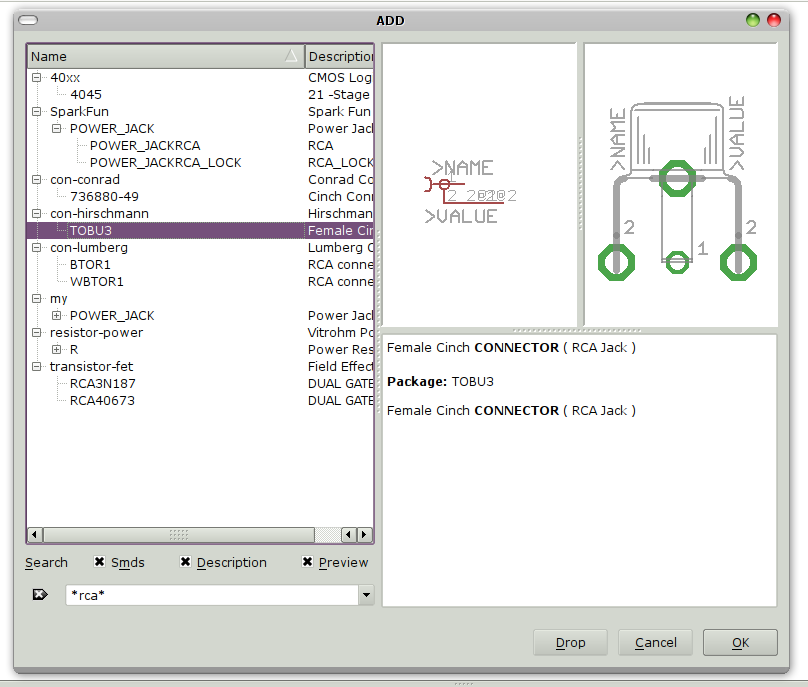

такие чтоль?

Они рисуются за 5 минут
Вложения
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: EAGLE

Сообщение blindman » 13 дек 2011, 06:34

Вышел Eagle 6.

Основные новшества:

  • Давно ожидаемый переход на хранение файлов в формате XML. Теперь гораздо проще создавать внешние инструменты.
  • Появилась возможность копировать схему вместе платой в другую схему! То чего многим не хватало
  • Поддержка трассировки дифференциальных пар, и прокладки дорог заданной длины (меандром)
  • Одна и та же нога компонента в библиотеке может быть подключена к нескольким контактным площадкам
  • Контактные площадки произвольной формы
  • Поддержка нескольких вариантов сборки платы по одной схеме - можно пометить компоненты как неустанавливаемые в том или ином варианте сборки
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: EAGLE

Сообщение blindman » 13 дек 2011, 12:38

Мдааа....

WARNING: Most unfortunately, after the whole release process for version 6.0.0 had been finished, it turned out that there is a bug in the polygon handling of the CAM Processor.
If a board contains signal polygons that have their "Orphans" parameter set to "off", and the CAM Processor is used to generate production data with the "pos. Coord" (positive coordinates) option turned on, and if this actually leads to an offset in the CAM data, it can happen that parts of the signal polygons are not drawn, even though they are not orphans, and vice versa.
This may lead to missing electrical connections or copper in places where this is not intended.
As an immediate workaround you can turn the "pos. Coord" option off.
We are working on a solution for this and will release a fixed version as soon as possible.
Sorry for the inconvenience.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: EAGLE

Сообщение Michael_K » 13 дек 2011, 14:12

Новшества действительно очень ожидаемые.

По поводу бага... не смертельно имхо... если о нем знать
(плюс проверять платы гербер-вьюером - косяки в полигонах обычно более-менее заметны).
ждем кряка... сорри...
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: EAGLE

Сообщение SkyStorm » 24 янв 2012, 11:33

Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2670
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: EAGLE

Сообщение D1mcon » 26 янв 2012, 14:40

Подскажите, на производстве пады для IDC, wf разъемов и выводных резисторов будут на плате как переходные отверстия с метализацией или без просто с каждой из сторон платы? Или это как-то можно указать? :unknown:
Язык Ада - официально был признан министерством обороны США для создания ПО военной техники
Аватара пользователя
D1mcon

Сообщения: 700
Зарегистрирован: 08 фев 2009, 10:13
Откуда: Воротынск
прог. языки: C,C++,C#,Java
ФИО: Дмитрий

Re: EAGLE

Сообщение =DeaD= » 26 янв 2012, 14:46

Pad'ы будут как переходные с металлизацией, но не потому что это Pad'ы, а потому что в герберах при выгрузке с обоих сторон отверстия вокруг и под отверстием будет медь :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24169
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: EAGLE

Сообщение Vit@ly » 26 янв 2012, 16:20

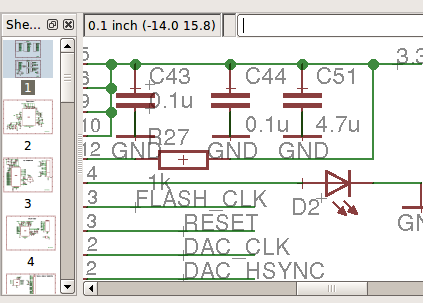

Подскажите пожалуйста, как уменьшить высоту текста, чтобы он на схемах
смотрелся аккуратнее?
см. Рис.


PS ...залил
Последний раз редактировалось Vit@ly 26 янв 2012, 17:01, всего редактировалось 2 раз(а).
Vit@ly

Сообщения: 4
Зарегистрирован: 26 янв 2012, 16:03

Re: EAGLE

Сообщение D1mcon » 26 янв 2012, 16:31

Спасибо :)
Язык Ада - официально был признан министерством обороны США для создания ПО военной техники
Аватара пользователя
D1mcon

Сообщения: 700
Зарегистрирован: 08 фев 2009, 10:13
Откуда: Воротынск
прог. языки: C,C++,C#,Java
ФИО: Дмитрий

Re: EAGLE

Сообщение blindman » 26 янв 2012, 16:43

Vit@ly, картинку на форум залить надо
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: EAGLE

Сообщение =DeaD= » 26 янв 2012, 18:05

Vit@ly писал(а):Подскажите пожалуйста, как уменьшить высоту текста, чтобы он на схемах
смотрелся аккуратнее?

Подозреваю, что более правильным решением было бы разнести элементы схемы так, чтобы вокруг них было достаточно свободного места.
Ну а так - Change ... \ Size \ выбираем новый размер \ тыкаем в тексты, которые поправить по размеру
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24169
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: EAGLE

Сообщение Vit@ly » 27 янв 2012, 11:51

Подозреваю, что более правильным решением было бы разнести элементы схемы

...согласен, тем более, что надписи на символах и пинах не удаётся масштабировать.
А для того, чтобы разнести нужно размер сетки по умолчанию (0,1 inch)
как-то изменить, чтобы не переключать её постоянно.
Подскажите пожалуйста, как правильно и лучше всего настроить сетку?
Пытаюсь сделать вид схемы приближённым к ГОСТ.
Vit@ly

Сообщения: 4
Зарегистрирован: 26 янв 2012, 16:03
