Сообщение d3xr » 26 июн 2011, 20:16

Открываю проект свой, пишет что вдруг мои плата и схема не связанны друг с другом. Как так? Что делать?
Аватара пользователя
d3xr

Сообщения: 201
Зарегистрирован: 01 июн 2010, 08:04
Откуда: Казань

Re: EAGLE

Сообщение -= Александр =- » 26 июн 2011, 22:39

Проверять ERC - плата и схема где-то различаются...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3671
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Re: EAGLE

Сообщение space » 26 июн 2011, 22:53

d3xr писал(а):Открываю проект свой, пишет что вдруг мои плата и схема не связанны друг с другом. Как так? Что делать?

что делать вообщем то ответили, а на будущее при изменение схемы или разводки платы всегда должно быть открыто и то и другое, а иначе будет выводить такую ошибку
https://vk.com/ledscale - платы, vk.com/ledscale3dprintig - 3Д печать\моделирование, vk.com/ledrenovation- ремонт светодиодных источников света
Аватара пользователя
space

Сообщения: 565
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: EAGLE

Сообщение d3xr » 27 июн 2011, 22:14

Спасибо всем! Вопрос, можно ли у группы объектов корпуса поменять? Решил использовать smd конденсаторы, но схему уже начал разводить с обычными.
Аватара пользователя
d3xr

Сообщения: 201
Зарегистрирован: 01 июн 2010, 08:04
Откуда: Казань

Re: EAGLE

Сообщение space » 27 июн 2011, 22:26

Помойму только по отдельности можно менять для каждого элемента
https://vk.com/ledscale - платы, vk.com/ledscale3dprintig - 3Д печать\моделирование, vk.com/ledrenovation- ремонт светодиодных источников света
Аватара пользователя
space

Сообщения: 565
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: EAGLE

Сообщение blindman » 28 июн 2011, 02:27

d3xr писал(а):можно ли у группы объектов корпуса поменять?

Можно. В командной строке пишешь
CHANGE PACKAGE 'R0805'
выделяешь группу, тыкаешь правую кнопку мыши с нажатой Ctrl.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: EAGLE

Сообщение Skyline » 10 июл 2011, 09:56

Возник и у меня вопрос по поводу данной проги! Есть два проекта, со своими схемами и платами. Можно ли как-нибудь объединить эти проекты в один, чтобы сделать все на одной плате и с одной схемой?
Аватара пользователя
Skyline

Сообщения: 278
Зарегистрирован: 12 май 2010, 13:30
Откуда: Уральск-Самара
Skype: sky-jap
прог. языки: Bascom AVR Basic
ФИО: Полулях Сергей Валерьевич

Re: EAGLE

Сообщение =DeaD= » 10 июл 2011, 10:32

Есть функция копирования, вот только с разводкой одной из плат возможно придется попрощаться, по крайней мере я не умею копировать одновременно схему и плату :)

Копировать схему так - выделяешь всё, затем выбираешь Cut и делаешь групповой Cut.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: EAGLE

Сообщение blindman » 10 июл 2011, 14:49

В каждой схеме каждую веревку именуем, чтобы не было автоматически присвоенных имен типа N$67, и чтобы имена в одной не дублировали имена другой, за исключением тех, которые действительно необходимо объединять, типа GND, питалова, и т.п. Открываем первую исходную схему, делаем Cut, открываем новую схему, закрываем файл платы, делаем Paste. Потом то же самое со второй схемой, потом с платами.

Чиста теоретически, на практике не проверено.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: EAGLE

Сообщение Michael_K » 10 июл 2011, 16:46

не пробовал, но вроде оно:
ftp://ftp.cadsoft.de/eagle/userfiles/ul ... ng_v21.zip
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: EAGLE

Сообщение Skyline » 10 июл 2011, 18:05

Ага, ясно, спасибо! Попробую объединить.
Аватара пользователя
Skyline

Сообщения: 278
Зарегистрирован: 12 май 2010, 13:30
Откуда: Уральск-Самара
Skype: sky-jap
прог. языки: Bascom AVR Basic
ФИО: Полулях Сергей Валерьевич

Re: EAGLE

Сообщение Skyline » 17 июл 2011, 18:14

Еще вопрос! Нарисовал я схему, развел плату, авто трассировка, полигоны там.., а теперь нужно подправить схему, схемку то поправил, а вот разводить он заново не хочет, просто например оставляет соединение и говорит, что разводка не 100%. Можно ли как-то новую трассировку сделать?
Аватара пользователя
Skyline

Сообщения: 278
Зарегистрирован: 12 май 2010, 13:30
Откуда: Уральск-Самара
Skype: sky-jap
прог. языки: Bascom AVR Basic
ФИО: Полулях Сергей Валерьевич

Re: EAGLE

Сообщение space » 17 июл 2011, 18:46

Выдели все дорожки с помощью инструмента Group, затем выбери инструмент Ripup, щёлкаешь правой кнопкой мыши на пустом месте и появится надпись Ripup: Group, щёлкаешь по ней. тем самым удаляя все проводники, ну а дальше заново щёлкай по трассировке. Может и есть другой способ, ток я не знаю :pardon:
https://vk.com/ledscale - платы, vk.com/ledscale3dprintig - 3Д печать\моделирование, vk.com/ledrenovation- ремонт светодиодных источников света
Аватара пользователя
space

Сообщения: 565
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: EAGLE

Сообщение Skyline » 17 июл 2011, 19:45

Что-то не додумался просто удалить все проводники, спасибо! :good:
Аватара пользователя
Skyline

Сообщения: 278
Зарегистрирован: 12 май 2010, 13:30
Откуда: Уральск-Самара
Skype: sky-jap
прог. языки: Bascom AVR Basic
ФИО: Полулях Сергей Валерьевич

Re: EAGLE

Сообщение avr123.nm.ru » 18 июл 2011, 01:25

Что-то eagle 5.11.0 не желает "брать" множество компонентов из супер библы Спаркфана. На прошлых версиях не замечал такого.

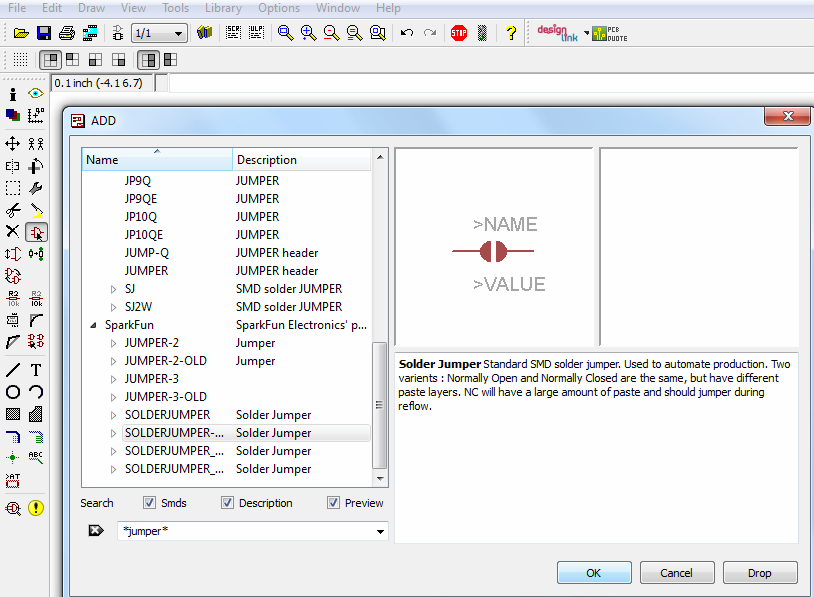

Вот джамперы искал - нашел, но ни один не возможно использовать, кнопка "ОК" не производит ни каких действий.

Странно как-то. Win_7 А многие компоненты из этой библиотеки использует нормально. Делал и "апдейт библы" и "апдейт ол" всех библиотек. Не помогло что-то.
