EAGLE

Re: EAGLE

Сообщение Vit@ly » 02 апр 2012, 14:57

Чем создать перечень элементов в Eagle лучше всего?
Какой ULP-шкой?
Vit@ly

Сообщения: 4
Зарегистрирован: 26 янв 2012, 16:03

Re: EAGLE

Сообщение SkyStorm » 21 май 2013, 11:42

Есть деталь с ножкой не в виде штырька а в виде лепестка, тонкая и широкая 1.5 мм
Не могу найти в компонентах на 1.5мм, можно сделать via но тогда не понятно как его добавить в схему.
Подскажите плиз!
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2666
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: EAGLE

Сообщение elmot » 21 май 2013, 11:52

Ну дык нарисуй компонент. Там стандартный прямоугольный pad
Аватара пользователя
elmot

Сообщения: 5675
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: EAGLE

Сообщение blindman » 21 май 2013, 13:20

в виде лепестка, тонкая и широкая

В самом Eagle это очень проблематично. Можно на уровне гербера попробовать.

При отрисовке компонента сделать обычный маленький PAD с отверстием, и сверху и снизу на него наложить полигоны нужного размера - не помню в какой версии добавили такую возможность, в 6.4 точно работает. Потом уже на плате рисуем в слое, который показывает контуры платы, слот нужного размера. Обычно это стандартный слой Dimension, но лучше сделать отдельный, чтоб DRC не ругалась. После экспорта в гербер, удаляем отверстие и медь вокруг него, оставляя только полигоны и контур слота . И надо согласовать с производством, чтобы слот с металлизацией сделали.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: EAGLE

Сообщение elmot » 21 май 2013, 14:12

Не, ну уж точно не DIMENSION. Там есть DRILL или DRILLING, я думаю это туда.
Аватара пользователя
elmot

Сообщения: 5675
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: EAGLE

Сообщение SkyStorm » 21 май 2013, 14:32

Да я думал изначально сделать овальную дырку. Даже разабрался как. Но на производстве сказали что это плохо.
Что нужно делать просто отверстие 1.5 с метализацией.
В стандартных компонентах я нашел стандартный pin-header и pin-header 2мм.
Стандартный мал, а 2мм много контакты пересеаются :(
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2666
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: EAGLE

Сообщение Michael_K » 21 май 2013, 14:46

Рисуете в дименшн дырку в библиотеке.

Сверху с обеих сторон рисуете сплошной полигон (плюс мелкий пад, чтобы нога образовалась. Наверное можно просто пад - не пробовал).

Сверху с обеих сторон рисуете руками вскрытие маски.

При DRC-проверке говорите, что так надо - "Да, я хочу, чтобы медь торчала за контур платы." "Да, действительно хочу".

Звоните в Резонит и предупреждаете, что так надо, и что там нужна металлизация.

Профит.

Добавлено спустя 3 минуты 53 секунды:
SkyStorm писал(а):Что нужно делать просто отверстие 1.5 с метализацией.
В стандартных компонентах я нашел стандартный pin-header и pin-header 2мм.
Стандартный мал, а 2мм много контакты пересеаются :(

Тогда я не понимаю, в чем проблема. Нарисуйте свой элемент.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: EAGLE

Сообщение SkyStorm » 21 май 2013, 18:01

Почитал инструкцию и нарисовал свой компонент.
Всем спасибо за помощь!
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2666
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Копирование символов из схемы Eagle?

Сообщение abman » 15 ноя 2013, 20:53

Копирование символов из схемы Eagle?

Есть схема xxx.sch и плата xxx.brd скачаны из интернета, пиблиотек не нашел.
Можно ли копировать символ(ы) из схемы в (каталог) Device или Symbol.
Хочу к нему приспособить другой вариант(ы) корпуса и зделать новую трассировку.
abman

Сообщения: 3
Зарегистрирован: 15 ноя 2013, 18:55

Re: EAGLE

Сообщение Michael_K » 16 ноя 2013, 13:36

Есть ULP, которая делает из схемы и платы библиотеку со всеми используемыми элементами.
Называется, кажется, exp-lbrs.ulp (могу ошибаться) - есть в "штатной" поставке.
Оно иногда немного косячит (зависит от версий - иногда приходится что-то руками подправить),
но в целом работает.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: EAGLE

Сообщение blindman » 16 ноя 2013, 14:24

В 6-й версии все хранится в XML. Можно легко выдернуть библиотеку вручную. Переименовываем файл схемы в файл с расширением lbr. Открываем в текстовом редакторе. Удаляем тэги schematic, libraries и соответствующие им закрывающие тэги. А также все после /libraries, кроме /drawing и /eagle. Останется несколько секций library - из них оставляем только одну нужную. В начале файла находим тэги layer , у них значение атрибута active меняем на "yes". Сохраняем файл.

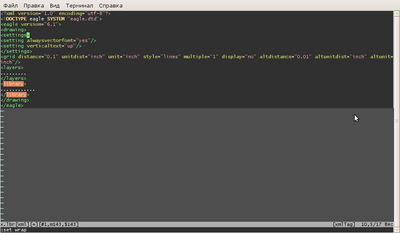

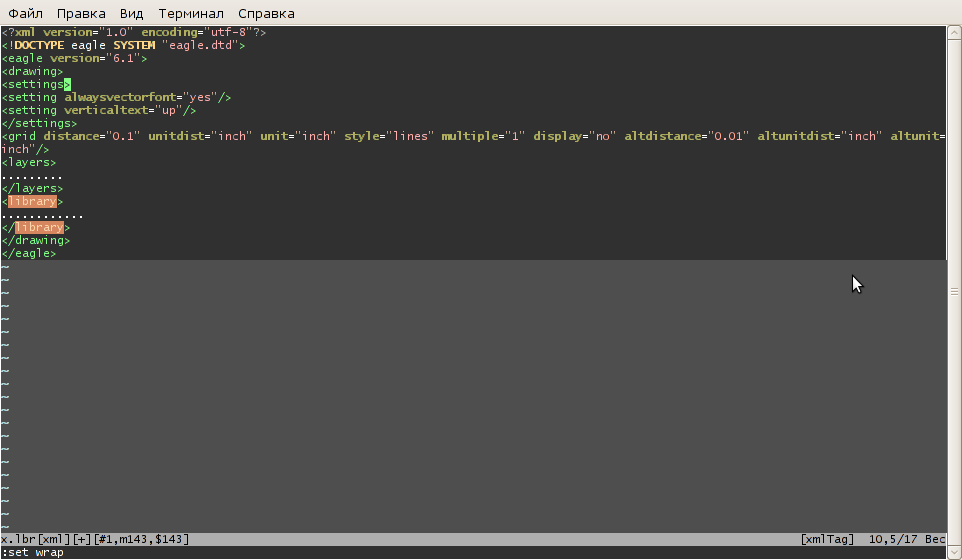

Должна получится вот такая структура. Форум не дает написать XML тэги, поэтому картинка

Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: EAGLE

Сообщение abman » 16 ноя 2013, 16:01

СПАСИБО! С этим exp-lbrs.ulp достал все что надо!
abman

Сообщения: 3
Зарегистрирован: 15 ноя 2013, 18:55

Re: EAGLE

Сообщение avr123.nm.ru » 12 фев 2014, 00:00

Как в EAGLE отвязать GND VСС компонента от земли и от питания. Это нужно для куска схемы за опторазвязкой. Они почему то изначально уже тонкие связи на плате имеют.

Подозреваю что их надо иначе обозвать. А как это сделать что-то подзабыл. Компонент редактировать?
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: EAGLE

Сообщение avr123.nm.ru » 21 май 2014, 21:14

1) как восстановить "форвард-бэк анотэйшен" в EAGLE ? порушилась при замене корпусов резисторов, причем когда выскочило предупреждение то я уже не мог отменить операцию, шаги назад не помогли восстановить ее.

Неужели снова в Лэйаут?

2) где найти или как найти компоненты быстро подкл разъемы - Клеммники разъемные с шагом 5,08 и 5 мм
2EDGV Вилка на плату прямая
2EDGR Вилка на плату угловая

и шаг 3,5 мм - клеммник 15EDGRC-3.5 угловой и прямой.
Вложения
2EDGR-5,08 Вилка на плату
клеммник 15EDGRC-3.5
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: EAGLE

Сообщение SkyZi » 15 июл 2014, 14:21

Мне показалось, или c eagle нет возможность вывести спецификацию?
Project "Hexxx" (in progress...)
Аватара пользователя
SkyZi

Сообщения: 133
Зарегистрирован: 27 окт 2011, 22:32
Откуда: Ростов-на-Дону
Skype: skyzi007
прог. языки: Python, Си (МК)
ФИО: Святослав Игоревич
