EAGLE

Re: EAGLE

Сообщение elmot » 02 сен 2014, 14:59

В каком смысле спецификацию?
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: EAGLE

Сообщение -= Александр =- » 05 сен 2014, 21:29

Скрипт bom.ulp делает спецификацию в текст или html.
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3665
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: EAGLE

Сообщение avr123.nm.ru » 06 сен 2014, 10:20

наверно надо поискать соотв. скрипт.

как в eagle делать via закрытые маской?
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: EAGLE

Сообщение -= Александр =- » 10 сен 2014, 15:34

By default a via with a drill diameter that is less than or equal to the value of the Design Rules parameter "Masks/Limit" will not have a solder stop mask.

Тоесть ставим в правилах на вкладке Masks значение Limit больше или равно диаметра отверстия via и оно будет закрыто маской.
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3665
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: EAGLE

Сообщение avr123.nm.ru » 11 сен 2014, 17:31

а не повлиет ли это на другие параметры маскирования?
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: EAGLE

Сообщение -= Александр =- » 13 сен 2014, 11:18

Нужно проверить. Сделай переходное с большим отверстием и пад с маленьким. Настрой чтоб переходное закрылось. Если пад тоже закроектся - значит плохо дело. Но я думаю этот параметр только переходных касается, пады закрывать неразумно.
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3665
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: EAGLE

Сообщение abman » 16 дек 2014, 20:39

Как в CadSoft Eagle указать место соединения сетки на посадочной площадке?

Default это обычно в центре площадки. Кораздо удобнее делать плату когда привязка
площадки с дорожкой соединялся с выбранной сеткой, например 25 или 50 mil.
Как например в PCAD 4.5!
При контоле с DRC не выдовала так много ошибок, хотя визуальне соединение межу
плошадкой и дорожкой эст и GERBER файлы в порядке. Особенно это непрятно когда
большая плата и SMD компоненты!
abman

Сообщения: 3
Зарегистрирован: 15 ноя 2013, 18:55

Re: EAGLE

Сообщение MPR » 31 окт 2017, 10:36

Добрый день всем!
Может кто подскажет, недавно понадобилось переходник набросать в игле, выяснилась забавная особенность ни в стандартных библиотеках ни поиском не найти разъемов SATA 22
Поиском в интернете тоже не ищется ничего, это я ищу хреново или какой то заговор?
MPR

Сообщения: 1
Зарегистрирован: 30 окт 2017, 21:41

Re: EAGLE

Сообщение ilalexey » 01 ноя 2017, 22:05

На сколько знаю, для орла быстрей нарисовать по даташиту, чем искать в интернете готовое(да ещё и править потом).
Этож контакты на плате, в самом-то деле. Выбрал габарит и тыц-тыц..

Добавлено спустя 5 минут 46 секунд:

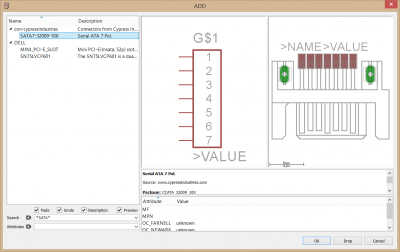

А ещё в орле поиск только с "*" работает. Для второго контакта наверно другой матюк нужен.

Добавлено спустя 34 минуты 19 секунд:
Тема SATA очень расплывчата. По партномеру резонней искать.
Как то мусолили тему подключения msata ssd диска к dell inspiron, так там этих msata такая тонна. То сверху висит, то снизу, то по середине, то с/без зацепами..

Добавлено спустя 3 минуты 48 секунд:
По "sata 22" в нете показывает шлейф, а не коннектор на плате.
Вложения
Аватара пользователя
ilalexey

Сообщения: 2932
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: EAGLE

Сообщение ilalexey » 12 апр 2019, 15:57

Что-то я из темы выпал.. а Autodesk за это время Cadsoft выкупил. Во дела..
Я не против - аутодеск молодцы. Лишь бы Орла не исковеркали в худшую сторону.

Добавлено спустя 23 минуты 46 секунд:
Оо.. ну начинается..
The file format used by EAGLE 8.0.0 and higher is not backward compatible with earlier EAGLE versions.

Двадцать лет на 3д_макс матюкался за это(правда он не всегда Аутодеском был). И надо-же - первым делом они эту фигню устроили с прогой, тем более с такой.
Теперь каждый год будут впихивать свою "несовместимость".
Аватара пользователя
ilalexey

Сообщения: 2932
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: EAGLE

Сообщение Dmitry__ » 12 апр 2019, 16:23

ilalexey писал(а):Я не против - аутодеск молодцы. Лишь бы Орла не исковеркали в худшую сторону.

Как раз орла и испортили, как он стал аутодеск. Не помню точно, но говорили, что новый орел работает только с онлайн интернет. Народ плавно стал перемещаться на kikad. Чего и вам советую...
Аватара пользователя
Dmitry__

Сообщения: 7784
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: EAGLE

Сообщение ilalexey » 12 апр 2019, 17:08

ilalexey писал(а):новый орел работает только с онлайн интернет.

Нах он нужен такой. Теперь главное не стереть с диска старый добрый кадсофт. Без интернета ведь жизнь есть всё таки.
Кикад мне чёта поперёк горла стал.

Добавлено спустя 19 минут 40 секунд:
Включил режим "в самолёте"(по нашему нужно было назвать "в танке"). Установил 9.2. Запустил(по прежнему без нета). Вроде работает. И баги, как у предыдущей версии, что у меня(7.2). Т.е файл с "Seeeduino_V2.2" который я под себя затачивал(у тебя именно эта плата, там версия толи 5 толи 6), теряет связь схема/плата.
Будем разбираться.
Аватара пользователя
ilalexey

Сообщения: 2932
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: EAGLE

Сообщение Dmitry__ » 12 апр 2019, 17:15

ilalexey писал(а): Теперь главное не стереть с диска старый добрый кадсофт.

Вот так люди и узнают о новых фишках орла - обновились, досвидос :)
ilalexey писал(а):Кикад мне чёта поперёк горла стал.

Рисовалка схем в кикад мне нравится, а в печатки не лезу, стар я для таких работ :)
Кста, с библиотекой элементов в кикад все хорошо. Я прям удивился, рисовать новые элементы лень, попробовал поискать в базе - все есть. Одним словом, кикад полностью мне заменил orcad. Не стер orcad только из-за возможности переводить свои старые схемы в pdf. Единственная оставшаяся программа в вендах - inventor. Ко всем остальным прогам нашел замену в линухе, причем со значительными улучшениями и без танцев с бубном-кряком :)
Аватара пользователя
Dmitry__

Сообщения: 7784
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: EAGLE

Сообщение ilalexey » 12 апр 2019, 17:29

Dmitry__ писал(а):Рисовалка схем в кикад мне нравится

Как раз на ней я и упёрся. А именно - когда кликаешь по net_у, он воспринимается как отрезок. Подробностей не помню, не моё короче.
С orcad начинал. Хорош, неестьчего сказать - тяжёлый и 2009м не удобный(мне).
Если *дески скрестят протеус и еагл, будет кул. Конечно, если это дело ещё и до 300 мег будет весить.
Аватара пользователя
ilalexey

Сообщения: 2932
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: EAGLE

Сообщение Madf » 12 апр 2019, 17:39

Инет нужен для борьбы с пиратством. Обычное дело сейчас. А т.к. компания благотворительностью не славится, то всё ожидаемо.
Я давно сижу на "студенческой" версии дипа и доволен как слон.
Madf

Сообщения: 3091
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...
