Схема ClearDroid (разработка)

Схема ClearDroid (разработка)

Сообщение EdGull » 18 окт 2010, 09:08

Всё не по теме будет удаляться без предупреждений.

Общее описание.
Необходимо за деньги нарисовать, развести (в Eagle) и сдать в производство (например в Резонит) печатную плату для робота ClearDroid.

Функционал робота ClearDroid
- Уборка жилых помещений с помощью двух щеток и пылесоса
- Ориентирование по энкодерам и линии
- Автоматический поиск и заход на зарядку
- Управление и самоперепрограммирование по радиоканалу RoboRF
- Передача по 433МГц изображения видеокамеры на телевизор
- Возможность обработки данных с видеокамеры по методу Michael_K
- Управление минимум 4 сервами
- Вывод справочной информации на ЖКИ

Сообщение в стадии доработки

Текущая схема

Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Схема ClearDroid (разработка)

Сообщение =DeaD= » 23 дек 2010, 16:55

По ходу у вас материнка получается уже :) точно уверены, что есть смысл делать её цельной платой?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24169
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Схема ClearDroid (разработка)

Сообщение EdGull » 23 дек 2010, 16:56

Более чем уверен.
Мало того, практика это доказала.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Схема ClearDroid (разработка)

Сообщение Michael_K » 23 дек 2010, 18:15

=DeaD= писал(а):точно уверены, что есть смысл делать её цельной платой?

EdGull писал(а):Более чем уверен.

Оно, конечно, от серий будет зависеть, но в данном случае я склонен согласиться с Эдом.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Схема ClearDroid (разработка)

Сообщение rangerrus » 01 янв 2011, 22:34

Всех с Новым Годом. Ну че там насчет clearDroid? Когда начнется выпуск? И каков на данный момент прогресс по проектированию схемы?
rangerrus

Сообщения: 49
Зарегистрирован: 08 дек 2010, 10:38
Откуда: ЯНАО, Ноябрьск
прог. языки: семейство сишных языков
ФИО: Батурин Георгий Александрович

Re: Схема ClearDroid (разработка)

Сообщение EdGull » 02 янв 2011, 01:11

Пока ждем Galex-а
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Схема ClearDroid (разработка)

Сообщение galex1981 » 04 янв 2011, 13:37

Переделывал плату несколько раз, сейчас исправляю некоторые ошибки разводки. Плата готова на 99%. Все зависит от скорости исправления.
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Схема ClearDroid (разработка)

Сообщение EdGull » 04 янв 2011, 14:17

так выкладывай промежуточные варианты, не томи! :)
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Схема ClearDroid (разработка)

Сообщение galex1981 » 07 янв 2011, 14:27

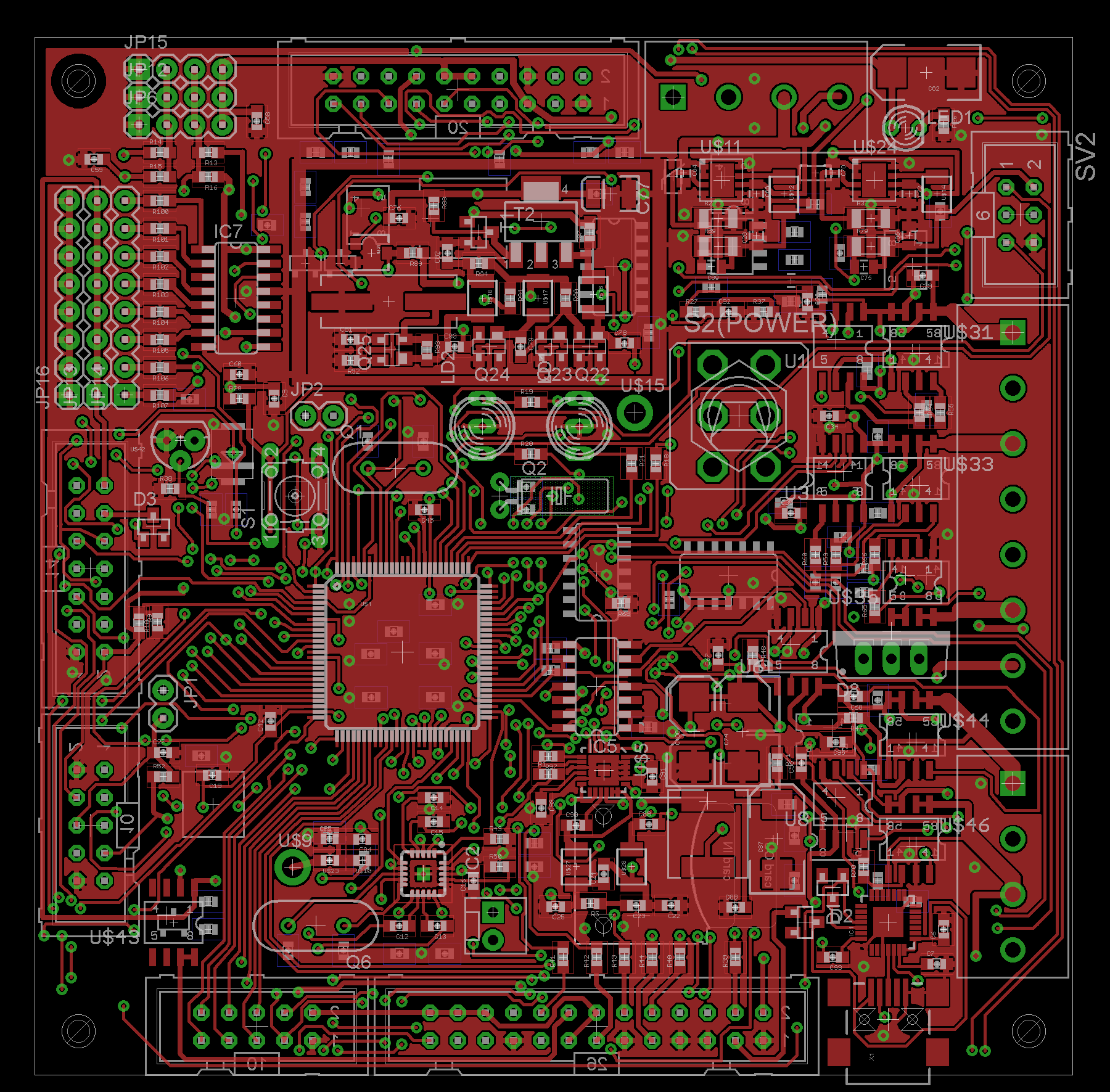

И окончательный вариант разводки:
Вложения
Верхняя сторона
Нижняя сторона
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Схема ClearDroid (разработка)

Сообщение Duhas » 07 янв 2011, 14:31

все-таки как неудобно когда дорожка и вывод одного цвета :(

да еще и с такими зазорами я просто ничего там не вижу ( и комментариев соответственно 0 ..

ну комментарии нашлись.. земля на кондерах кварца - ужос, имхо..

и начерта такт утащили на разъем прямо с кварца ?! на Хмеге такт, или такт/4 мона вывести на ногу...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6346
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Схема ClearDroid (разработка)

Сообщение EdGull » 07 янв 2011, 16:50

а разве бывают ПАВ-резонаторы с таким посадочным местом?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Схема ClearDroid (разработка)

Сообщение galex1981 » 07 янв 2011, 18:55

Еще раз повторюсь по поводу ПАВ резонатора:
galex1981 писал(а):Их видов куча, я выбрал более универсальное место. Под него у меня 5 разных ПАВ резонаторов подходят. Если у тебя есть предложение по поводу изменения его вида, предлагай сразу, потому что уже сегодня ночью буду разводить плату

В то время ты промолчал, потому я оставил свою версию посадочного места
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Схема ClearDroid (разработка)

Сообщение EdGull » 07 янв 2011, 20:01

видать профутькал я тогда
я встречал только такие
http://smd.ru/katalog/mgcrezonatory/index.khtml
потому что только у них и покупал
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Схема ClearDroid (разработка)

Сообщение Виталий » 07 янв 2011, 22:28

На выходе передатчика как я понял сдвоенный транзистор Q22, Q23 (я не спец в схемотехнике)?
Можно ли его заменить на один помощнее?
Все новости о моих проектах http://savethebest.ru
Аватара пользователя
Виталий

Сообщения: 2114
Зарегистрирован: 08 окт 2004, 16:43
Откуда: St. Petersburg
Skype: quark-bot
ФИО: Клебан Виталий

Re: Схема ClearDroid (разработка)

Сообщение EdGull » 07 янв 2011, 22:41

а зачем?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Схема ClearDroid (разработка)

Сообщение Michael_K » 07 янв 2011, 23:06

чувствуецца опытная рука автотрейсера... сурово.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб
