ПРИМЕНЕНИЕ 1300x1040 Jpeg камеры TCM8240MD SEN-08668

Ответить

Re: ПРИМЕНЕНИЕ 1300x1040 Jpeg камеры SEN-08668

Сообщение Montoya » 13 авг 2009, 16:11

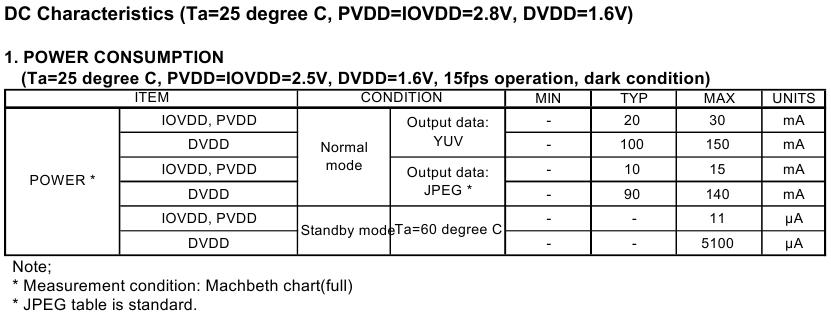

насчет потребления, страница 26 datasheet
Вложения
Аватара пользователя
Montoya

Сообщения: 168
Зарегистрирован: 14 авг 2007, 15:16
Откуда: Ростов-на-Дону
прог. языки: C/C++
ФИО: Герасимов Иван
Вернуться к началу

Re: ПРИМЕНЕНИЕ 1300x1040 Jpeg камеры SEN-08668

Сообщение =DeaD= » 13 авг 2009, 16:16

В воздухе не висят, но и не показано, что их подтянули к 3.3В, а не к более низкому напряжению. Что наиболее вероятно при грамотной разводке :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов
Вернуться к началу

Re: ПРИМЕНЕНИЕ 1300x1040 Jpeg камеры SEN-08668

Сообщение EdGull » 13 авг 2009, 16:57

Montoya спасибо, чёт я не доглядел, старею видать... :oops:

а тактовать чем будем?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович
Вернуться к началу

Re: ПРИМЕНЕНИЕ 1300x1040 Jpeg камеры SEN-08668

Сообщение galex1981 » 13 авг 2009, 17:13

Что значит тактовать камеру? У камеры собственного тактового генератора насколько я понял нет. Единственно, тактовка команд по I2C есть, а там их из Меги88 тактовать надо

Добавлено спустя 1 минуту 28 секунд:
To EdGull: Если ты про кварц в Меге, то для передачи данных ИМХО 7,3728 Мгц хватит
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4363
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович
Вернуться к началу

Re: ПРИМЕНЕНИЕ 1300x1040 Jpeg камеры SEN-08668

Сообщение EdGull » 13 авг 2009, 17:23

я так понял что камере нужно заводить внешний клок

Добавлено спустя 3 минуты 18 секунд:
на 13 ногу
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович
Вернуться к началу

Re: ПРИМЕНЕНИЕ 1300x1040 Jpeg камеры SEN-08668

Сообщение galex1981 » 13 авг 2009, 17:29

На 27 странице Даташита указано от 6 до 20 Мгц, то есть 7,3728 попадает, вывести от Меги тактирование и все
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4363
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович
Вернуться к началу

Re: ПРИМЕНЕНИЕ 1300x1040 Jpeg камеры SEN-08668

Сообщение EdGull » 13 авг 2009, 17:31

что-то мне пдсказывает что частота на размер картинки завязана...
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович
Вернуться к началу

Re: ПРИМЕНЕНИЕ 1300x1040 Jpeg камеры SEN-08668

Сообщение galex1981 » 13 авг 2009, 17:32

Но если ставить 20 Мгц, тогда Мегу питать надо будет от 5 В, усложнение схемы будет преобразователями уровней
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4363
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович
Вернуться к началу

Re: ПРИМЕНЕНИЕ 1300x1040 Jpeg камеры SEN-08668

Сообщение blindman » 13 авг 2009, 17:38

EdGull писал(а):что-то мне пдсказывает что частота на размер картинки завязана...

У неё есть внутренний такт с ФАПЧ, для которой внешний такт служит опорой. Так что вероятнее всего частота с размером слабо связана. Это я только бегло на даташит глянул, на 100% не уверен
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич
Вернуться к началу

Re: ПРИМЕНЕНИЕ 1300x1040 Jpeg камеры SEN-08668

Сообщение galex1981 » 13 авг 2009, 17:39

На скорость работы частота точно влияет...
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4363
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович
Вернуться к началу

Re: ПРИМЕНЕНИЕ 1300x1040 Jpeg камеры SEN-08668

Сообщение blindman » 13 авг 2009, 17:46

Из этой фразы:
Large flexibility in external clock frequency range by PLL operation

я делаю вывод, что все работает на частоте с выхода генератора с ФАПЧ (если он включен, разумеется), и следовательно от частоты внешнего такта скорость работы самой камеры не зависит
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич
Вернуться к началу

Re: ПРИМЕНЕНИЕ 1300x1040 Jpeg камеры SEN-08668

Сообщение Duhas » 13 авг 2009, 17:47

я вот вообще не улавливаю как вы мегой успеете ловить данные.. на 20МГц у нее частота подачи данных будет 5МГц... как вы ил в ту же раму складывать будете??
притом на такой скорости всего порядка 7 кадров в сек можно передать при 2-х байтах на пиксель... т.о. она видимо работает еще быстрее... порядка 24МГц
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
Вернуться к началу

Re: ПРИМЕНЕНИЕ 1300x1040 Jpeg камеры SEN-08668

Сообщение EdGull » 13 авг 2009, 17:59

ничего никуда не будем складывать, мы скозняком с порта данных в уарт будем слать
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович
Вернуться к началу

Re: ПРИМЕНЕНИЕ 1300x1040 Jpeg камеры SEN-08668

Сообщение Duhas » 13 авг 2009, 18:12

карашо скока нада тактов ?уарт будет 100% медленнее чем прием данных...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
Вернуться к началу

Re: ПРИМЕНЕНИЕ 1300x1040 Jpeg камеры SEN-08668

Сообщение EdGull » 13 авг 2009, 18:13

считать нужно...
посчитаешь?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович
Вернуться к началу
