ПРИМЕНЕНИЕ 1300x1040 Jpeg камеры TCM8240MD SEN-08668

Re: ПРИМЕНЕНИЕ 1300x1040 Jpeg камеры SEN-08668

Сообщение Duhas » 13 авг 2009, 13:52

ну да так вполне покатит.... ХАЧУ )))
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: ПРИМЕНЕНИЕ 1300x1040 Jpeg камеры SEN-08668

Сообщение galex1981 » 13 авг 2009, 13:53

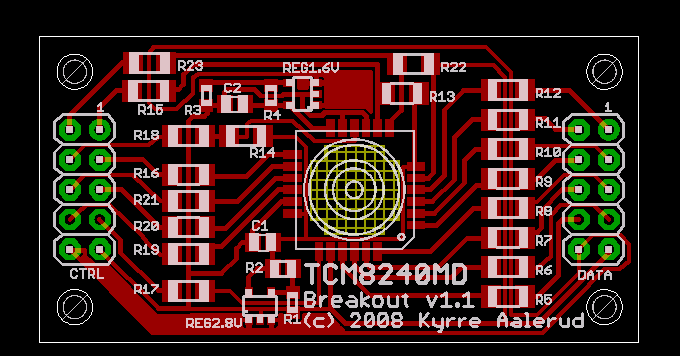

Выложу картинку сюда

Авторы картинки тут.
Описание:
Код: Выделить всёРазвернуть
"features":
- 1-sided pcb
- Camera/components on copper side
- connectors on back
- series resistors available on all signals
- pulldown available on RESET
- pullup available on SDA / SCL

Pinout DATA connector:
1 DATA0
2 DATA1
3 DATA2
4 DATA3
5 DATA4
6 DATA5
7 DATA6
8 DATA7
9 GND
10 PWR

Pinout for CTRL connector:
1 SCL
2 RESET
3 EXTCLK
4 SDA
5 HBLK
6 STROBE
7 DCLK
8 VBLK
9 GND
10 PWR

Due to power dissapation I don't think input voltage should be abowe 5v.

Going to etch a couple bords tomorrow and make sure its all good
if(!Operate) Read(pDatasheet);
