Зацените идейку с гусеницами

Изготовление/Где достать и т.д.

Re: Зацените идейку с гусеницами

Сообщение Anubis » 09 май 2010, 13:47

Вот тут http://forum.rcdesign.ru/f99/thread93738-6.html народ с RC Design-а кучу способов нарыл как сделать гусеницы самостоятельно и какие угодно.
Самый лучший вариант это конечно либо оливать из алюминия или из сплава розе с армированием. Люди говорят что при должной сноровке гусеница получается почти как настоящая, прочная и даже звук при движении издает характерный. А можно из ПВХ или из жидкой резины какой нибудь отливать, но это для маленьких роботов где нагрузка небольшая.
Вот кстати парень сделал гусеничку, прям заглядение http://forum.rcdesign.ru/attachment.php?attachmentid=314855&d=1264691523
Блин, никак не могу придумать подпись!
Аватара пользователя
Anubis

Сообщения: 268
Зарегистрирован: 03 дек 2008, 23:24
Откуда: Тамбов
Skype: anubis_kesh
прог. языки: Delphi, С++, PHP, HTML
ФИО: Гребенников Роман

Re: Зацените идейку с гусеницами

Сообщение Kapkan » 14 сен 2010, 16:25

Всем привет. Не нащел подходящей темы поэтому пишу сюда.
Может уже и обсуждалось , но что если вместо нормальных гусениц найти пару широких приводных ремней , вывернуть их зубьями наружу и использовать как гусеницы? А если будут проскальзывать , то использовать как есть (зубьями внутрь)
Думаю эта идея подойдет для больших роботов. Но пойдут ли ремни в качестве гусениц , не будут ли они слишком жесткие?
Вложения
Аватара пользователя
Kapkan

Сообщения: 55
Зарегистрирован: 23 мар 2010, 23:49
Откуда: Псков
прог. языки: Delphi, Mikropascal for AVR

Re: Зацените идейку с гусеницами

Сообщение Timmy » 24 окт 2010, 11:30

старая как Г мамонта статья
http://www.rctankcombat.com/articles/track-systems/
имеет смысл посмотреть другие статьи сайта
http://www.rctankcombat.com/articles/

зы если трудности, гугл транслейт впомощь
нехватает запятых? возьми пару отсюда ,,,,,,,,,,,,,,,,,,, =)
Timmy

Сообщения: 225
Зарегистрирован: 13 янв 2009, 11:19
Откуда: Санкт Петербург

Re: Зацените идейку с гусеницами

Сообщение Kapkan » 08 мар 2011, 15:16

А с цепями - отличная идея. Надо будет попробовать. Тем более звездочки для них легко сделать.
Аватара пользователя
Kapkan

Сообщения: 55
Зарегистрирован: 23 мар 2010, 23:49
Откуда: Псков
прог. языки: Delphi, Mikropascal for AVR

Re: Зацените идейку с гусеницами

Сообщение avr123.nm.ru » 30 мар 2014, 12:23

Гусеничная платформа отличная http://youtu.be/MuvMiAp_od0
процесс постройки http://sibfas.ru/forum/index.php/topic, ... cseen.html
конструкция - Гусеница x'tra из П-профиля и троса http://drozdov79.livejournal.com/tag/x%27tra%202
цитата: Начал делать гусеницу. Покупается алюминиевый П-профиль, длинной 1 метр и 10х10, режутся траки, длина одного трака 54 мм.
видео изготовление гусеницы http://youtu.be/dqNzPH80QoU

ИМХО - при таком количестве траков разумно сделать простейший штам и делать из листа в 2 операции - шамповка контура и отверстий, гибка. Заодно фирмейное клеймо на траки залудить.



Вложения

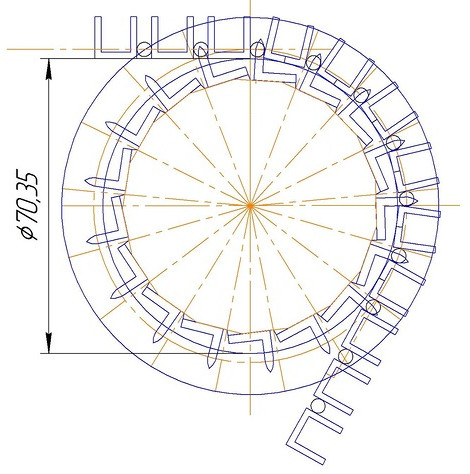

схема зацепления Гусеница x'tra из П-профиля и троса.jpg

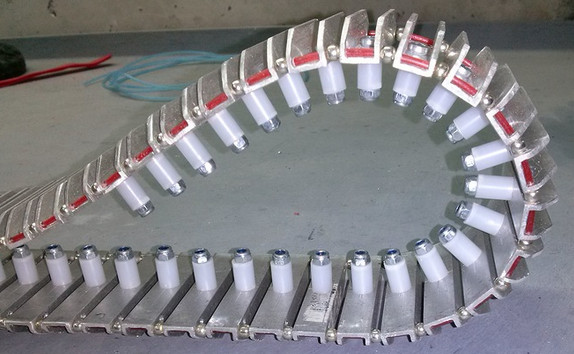

фото Гусеница x'tra из П-профиля и троса.jpg
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Зацените идейку с гусеницами

Сообщение MegaBIZON » 02 апр 2014, 23:02

изобретательно! )
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
