Зацените идейку с гусеницами

Изготовление/Где достать и т.д.

Re: Зацените идейку с гусеницами

Сообщение Angel71 » 24 мар 2010, 17:07

tsrodger, а если подумать прежде чем искать?
для литья нужна форма, а она даже самая фиговая стоит сотни баксов. а еще нужно время на перенастройку оборудования. а стоимость оборудования, а з/п, а море других расходов? и сколько они в итоге заработают на паре фигуек? :wink: минус хз знает сколько :pardon: время - деньги. пару десятков пластиковых фигулек ни одна контора не возмётся делать.
максимум ищите человека, который "на коленке" выливает шприцом-печкой. вам может ещё подойти 3д прототипирование. самое недорогое предложение, которое я находил - 30руб за кубический см изделия
Аватара пользователя
Angel71

Сообщения: 9440
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Зацените идейку с гусеницами

Сообщение tsrodger » 24 мар 2010, 17:54

Если бы за пресс форму просили сотню баксов, я бы ничего не писал - варинаты которые нашел в Питере начинаются от 150 000 руб., учитывая что чертежи и образцы есть :o
Аватара пользователя
tsrodger

Сообщения: 134
Зарегистрирован: 18 сен 2008, 17:31
Откуда: Питер
Skype: tsrodger
прог. языки: VB.Net, C, PHP

Re: Зацените идейку с гусеницами

Сообщение Myp » 24 мар 2010, 19:49

резать на чпу
и дорабатывать сверлом в кондукторе
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 16636
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Зацените идейку с гусеницами

Сообщение tsrodger » 24 мар 2010, 20:54

Myp писал(а):резать на чпу
и дорабатывать сверлом в кондукторе

а кондуктор это что такое :oops:
Аватара пользователя
tsrodger

Сообщения: 134
Зарегистрирован: 18 сен 2008, 17:31
Откуда: Питер
Skype: tsrodger
прог. языки: VB.Net, C, PHP

Re: Зацените идейку с гусеницами

Сообщение Angel71 » 24 мар 2010, 21:09

есть у вас чертежи пресс-формы или нет, что вам предлогали за 150к значения не имеет. это может быть как очень недорого, так и бешенно завышенная цена.
:) ищите 3д прототипирование, "30руб за 1см3" это у какой-то конторы или в питере или в москве. адрес не помню. точно помню, что это итоговая цена при штучном пр-ве и сумарном объеме затраченного материала в несколько см3
Аватара пользователя
Angel71

Сообщения: 9440
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Зацените идейку с гусеницами

Сообщение tsrodger » 24 мар 2010, 21:48

Спасибо я уже начал искать, отправил запросы, но пока не получил ответов (там просто не совсем понятно что за материал применяют)... но в любом случае спасибо!!!
Аватара пользователя
tsrodger

Сообщения: 134
Зарегистрирован: 18 сен 2008, 17:31
Откуда: Питер
Skype: tsrodger
прог. языки: VB.Net, C, PHP

Re: Зацените идейку с гусеницами

Сообщение Myp » 26 мар 2010, 09:51

кондуктор это такая типа кроватка для деталей

кладёшь деталь в кроватку (или сверху на деталь одеваешь) и сверлишь хоть дрелью, сверло идёт в специальное отверстие в кондукторе и каждая деталь сверлится точно в нужном месте.
просверлил, деталь сменил, просверлил, деталь сменил
если надо штук 100 сделать однотипных отверстий то оч поможет.

ребра и по контуру фрезеровать на фрезере
а сквозное отверстие для оси в кондукторе
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 16636
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Зацените идейку с гусеницами

Сообщение CiSi » 31 мар 2010, 12:39

MegaBIZON писал(а):Так вот где ошибка 3D-моделирования! На картинке в первом посте косые рёбра жёсткости заканчиваются такими же косыми проушинами, а на вот этой фотке проушины загнуты паралельно движению гусениц - и всё становится как у всех.

Точно подмечено! :)
Аватара пользователя
CiSi

Сообщения: 980
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: Зацените идейку с гусеницами

Сообщение CiSi » 31 мар 2010, 12:45

А какие именно треки хотите изготовить?
Аватара пользователя
CiSi

Сообщения: 980
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: Зацените идейку с гусеницами

Сообщение tsrodger » 31 мар 2010, 13:38

Подобные тем, что на рисунке, только не вижу смысла делать их косыми...
Аватара пользователя
tsrodger

Сообщения: 134
Зарегистрирован: 18 сен 2008, 17:31
Откуда: Питер
Skype: tsrodger
прог. языки: VB.Net, C, PHP

Re: Зацените идейку с гусеницами

Сообщение MegaBIZON » 01 апр 2010, 00:15

А его и нет.
Разве что захочется сгенерить гусеницы, сворачивающиеся не в кольцо, а в спераль.
Кстати, может в каком-нибудь случае и пригодится.
Когда-нибудь. Сдуру.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6238
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Зацените идейку с гусеницами

Сообщение tsrodger » 02 апр 2010, 00:45

кстати где-нибудь можно почтитать подробнее о проектировании гусеничного трака? Чем больше рисую те больше сомнений, например в части использования закрытого трака:

может лучше открытого типа?
Аватара пользователя
tsrodger

Сообщения: 134
Зарегистрирован: 18 сен 2008, 17:31
Откуда: Питер
Skype: tsrodger
прог. языки: VB.Net, C, PHP

Re: Зацените идейку с гусеницами

Сообщение Angel71 » 02 апр 2010, 01:12

отдельно только по тракам? сомнительная затея :wink: так и до томика по конструкции зубцов шестерёнки дойти можно
:) а в общем про гусеничные машины вполне реально (гугля вам в помощь)
"ОСНОВЫ ТЕОРИИ ГУСЕНИЧНЫХ МАШИН"
http://www.stu.lipetsk.ru/files/materials/1448/at_tgm_up.pdf

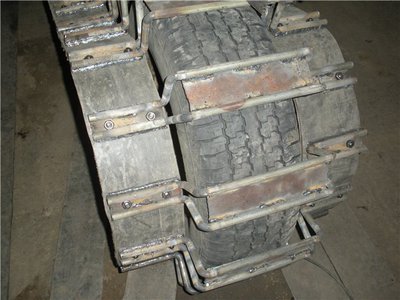

из идей, вот:
Аватара пользователя
Angel71

Сообщения: 9440
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Зацените идейку с гусеницами

Сообщение avr123.nm.ru » 02 апр 2010, 08:33

ИМХО траки я бы делал обычные, а лучше без них - гусеница из зубчатого ремня как у i-robot сделано. Всякая фигная между траками не набьется и трудоемкость ниже.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Зацените идейку с гусеницами

Сообщение tsrodger » 08 апр 2010, 00:13

Angel71 писал(а):из идей, вот:

похоже на ходовку витязя

вопрос насколько надежной получится сделать трак, вель выбор резины достаточно ограничен :no: - думаю для простого пользователя доступны только зубчатые ремни...
Аватара пользователя
tsrodger

Сообщения: 134
Зарегистрирован: 18 сен 2008, 17:31
Откуда: Питер
Skype: tsrodger
прог. языки: VB.Net, C, PHP
