Ошибка WinAVR (или о правильном питании МК)

Все что связана с заливкой программ в микроконтроллеры.

Re: Ошибка WinAVR (или о правильном питании МК)

Сообщение Lockdog » 17 окт 2007, 20:55

Ну а как МК можно проверить на работоспособность?
Аватара пользователя
Lockdog

Сообщения: 647
Зарегистрирован: 06 июл 2006, 20:42
Откуда: Москва
прог. языки: C/C++, Pascal, Delphi
ФИО: Анатолий Зимин

Re: Ошибка WinAVR (или о правильном питании МК)

Сообщение Master » 17 окт 2007, 21:02

Ну епт - зашить рабочую прошивку и посмотреть. Больше никак.
Программа даеть правильный результат, только если заранее знаешь ответ.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Ошибка WinAVR (или о правильном питании МК)

Сообщение Lockdog » 17 окт 2007, 21:08

Заливаю вот такую прогу на MicroPascale:
program mr;

begin
DDRC:=$FF;


PORTC.1:=1;
PORTC.2:=0;
PORTC.3:=1;
PORTC.4:=0;

end.

И ничего не происходит...
Аватара пользователя
Lockdog

Сообщения: 647
Зарегистрирован: 06 июл 2006, 20:42
Откуда: Москва
прог. языки: C/C++, Pascal, Delphi
ФИО: Анатолий Зимин

Re: Ошибка WinAVR (или о правильном питании МК)

Сообщение Master » 17 окт 2007, 21:11

В смысле не шьется?
Я шью CVavr там если МК не рабочий он пишет ошибку. На счет других прог не знаю.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Ошибка WinAVR (или о правильном питании МК)

Сообщение Lockdog » 17 окт 2007, 21:15

Я шью AVReAL, всё прошивается, МК находит и определяет. но после прошивки ничего не работает
Аватара пользователя
Lockdog

Сообщения: 647
Зарегистрирован: 06 июл 2006, 20:42
Откуда: Москва
прог. языки: C/C++, Pascal, Delphi
ФИО: Анатолий Зимин

Re: Ошибка WinAVR (или о правильном питании МК)

Сообщение Master » 17 окт 2007, 21:21

Lockdog писал(а):Я шью AVReAL, всё прошивается, МК находит и определяет. но после прошивки ничего не работает

Глупый вопрос, но я на нем попался. Перед прошивкой удаляешь старую или поверх шьешь? Если не удалять старую прошивку, работать не будет или будет но не так.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Ошибка WinAVR (или о правильном питании МК)

Сообщение Lockdog » 17 окт 2007, 21:27

Блиииинннн, попробовал стереть - залочился чип....
Command:
-pEC00 +MEGA8 -as -w -c D:\prg\mr.hex -%
% LPT base port 0xEC00
% assume that LPT data writes not faster then 1uS
% Atmel adapter for STK*00 found
% STK mode
% osc = 800kHz -> setup=3, hold=3,2
% Reset
% PgmOn reply 0xFFFF5300
% Synchronised after 1 try
% GetID reply 0x0030001E
% GetID reply 0x00300093
% GetID reply 0x00300007
% Read ID: 0x1E9307
Device connected, MEGA8 detected
% ReadLock command 0x58000000
% ReadLock reply 0x005800C0
Chip locked - reading and programming disabled
% ReadOsccal command 0x38000000
% ReadOsccal reply 0x003800BB
% ReadOsccal command 0x38000100
% ReadOsccal reply 0x003800BB
% ReadOsccal command 0x38000200
% ReadOsccal reply 0x003800B6
% ReadOsccal command 0x38000300
% ReadOsccal reply 0x003800B7
Can't write to locked chip
Reset pin released
Adapter disabled
Аватара пользователя
Lockdog

Сообщения: 647
Зарегистрирован: 06 июл 2006, 20:42
Откуда: Москва
прог. языки: C/C++, Pascal, Delphi
ФИО: Анатолий Зимин

Re: Ошибка WinAVR (или о правильном питании МК)

Сообщение Master » 17 окт 2007, 23:04

Как так?

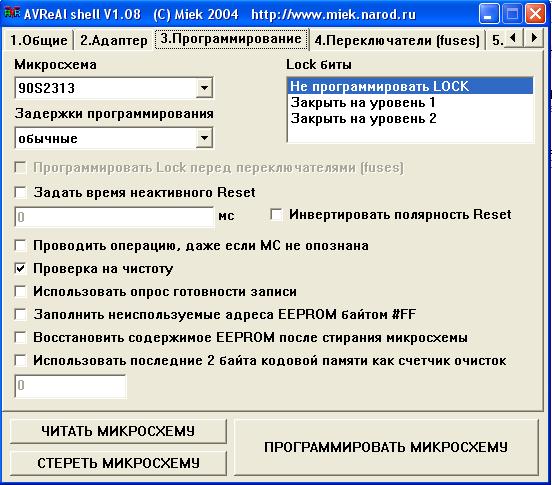

У тебя AVRel такой или поддос?
Вложения
.JPG
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Ошибка WinAVR (или о правильном питании МК)

Сообщение Lockdog » 17 окт 2007, 23:11

Такая оболочка, как у тебя на скрине
Аватара пользователя
Lockdog

Сообщения: 647
Зарегистрирован: 06 июл 2006, 20:42
Откуда: Москва
прог. языки: C/C++, Pascal, Delphi
ФИО: Анатолий Зимин

Re: Ошибка WinAVR (или о правильном питании МК)

Сообщение Master » 17 окт 2007, 23:14

Блин я тогда не знаю, у меня такого не происходит. А что если залочился, то все?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Ошибка WinAVR (или о правильном питании МК)

Сообщение Lockdog » 17 окт 2007, 23:16

Ну вроде надо каким-то программатором разлочивать...
Аватара пользователя
Lockdog

Сообщения: 647
Зарегистрирован: 06 июл 2006, 20:42
Откуда: Москва
прог. языки: C/C++, Pascal, Delphi
ФИО: Анатолий Зимин

Re: Ошибка WinAVR (или о правильном питании МК)

Сообщение Myp » 17 окт 2007, 23:18

Lockdog писал(а):Ну вроде надо каким-то программатором разлочивать...

мб там автоматом фьюзы прошиваются неправильно?
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17098
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Ошибка WinAVR (или о правильном питании МК)

Сообщение Lockdog » 17 окт 2007, 23:20

Да вот у меня тоже такие сомнения, только я не знаю какие фьюзы должны быть, а какие нет...
Аватара пользователя
Lockdog

Сообщения: 647
Зарегистрирован: 06 июл 2006, 20:42
Откуда: Москва
прог. языки: C/C++, Pascal, Delphi
ФИО: Анатолий Зимин

Re: Ошибка WinAVR (или о правильном питании МК)

Сообщение D-M » 17 окт 2007, 23:23

у мя давно был глюк: автоматом установились фьюзы которые отвечают за внешний/внутр кварц
помогла установка кварца
Аватара пользователя
D-M

Сообщения: 486
Зарегистрирован: 28 мар 2006, 17:28
Откуда: Пенза

Re: Ошибка WinAVR (или о правильном питании МК)

Сообщение Myp » 17 окт 2007, 23:23

Lockdog писал(а):Да вот у меня тоже такие сомнения, только я не знаю какие фьюзы должны быть, а какие нет...


срочно читать курс http://avr123.nm.ru/
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17098
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
