beamчик

Робот на простых аналоговых элементах.

Re: beamчик

Сообщение SmorBoB » 03 авг 2010, 00:49

Эт, да. Мозгов совсем уж маловато. :)
Scio me nihil scire - Я знаю, что ничего не знаю
Текущий венец моего творчества: скрепСОХпОД-1
Аватара пользователя
SmorBoB

Сообщения: 232
Зарегистрирован: 07 сен 2009, 01:54
Откуда: Стерлитамак (Башкирия)
ФИО: Андрей

Re: beamчик

Сообщение Radist » 03 авг 2010, 06:57

Если хотите чтоб он работал рывками - последовательно с батареей поставьте резистор. Кондеры будут заряжаться медленнее.

ЗЫ. А у всех остальных бимостроителей противоположная проблема - как бы ускорить заряд кондеров, а то уж очень редко дрыгается :)
Аватара пользователя
Radist

Сообщения: 2235
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: beamчик

Сообщение MegaBIZON » 03 авг 2010, 07:25

угуу :cry:
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6269
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: beamчик

Сообщение landfly » 03 авг 2010, 17:39

SmorBoB писал(а):Не, я не про замкнул, а про разорвал цепь в этом месте. Попробуй, а?
Попробовал, моторчик крутит только при прямых лучах солнца. Не работает тригер так сказать.
Аватара пользователя
landfly

Сообщения: 25
Зарегистрирован: 07 авг 2008, 03:22
Откуда: Украина, Донецкая обл.
ФИО: Александр

Re: beamчик

Сообщение JeikiS » 05 авг 2010, 03:41

ну правильно... как только на батарее появляется достаточный потенциал, все базы открываются... притянуть по базе надо... резистор надо подбирать имхо... чтоб база открывалась только тогда когда максимальный потенциал накапливается... но не переборщить, а то вобще открываться не будет :)

п.с. у меня пока переезды между тремя квартирами, ток теорию учу... :)
Последний раз редактировалось blindman 10 авг 2010, 13:26, всего редактировалось 1 раз.
Причина: Излишнее цитирование!!!
Аватара пользователя
JeikiS

Сообщения: 32
Зарегистрирован: 19 июл 2010, 06:40
Откуда: Якутск
прог. языки: C#
ФИО: Андрей

Re: beamчик

Сообщение Radist » 05 авг 2010, 07:49

Базовый резистор НЕ влияет на периодичность работы солнечного двигателя. Чтобы двигатель работал периодично - надо чтобы светобатарейка не могла тянуть моторчик, то есть ток от светобатарейки должен быть меньше тока, при котором моторчик закрутится (при рассеянном солнце это так, а при ярком току хватает с избытком). Как я уже писал выше, ток светобатарейки можно уменьшить последовательно включенным резистором.
Последний раз редактировалось Radist 10 авг 2010, 19:10, всего редактировалось 1 раз.
Аватара пользователя
Radist

Сообщения: 2235
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: beamчик

Сообщение MegaBIZON » 10 авг 2010, 09:35

ага, но это всёравно глупо - как голодного вместо ложки пипеткой кормить :pardon:
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6269
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: beamчик

Сообщение legion » 10 авг 2010, 10:07

Симпатичный бим.
Если ток некуда девать то мож второй движок, пару там рецепторов, нервных клеток. Эволюционировать же надо!
legion

Сообщения: 736
Зарегистрирован: 24 апр 2010, 14:47
Откуда: Уфа
прог. языки: avr asm

Re: beamчик

Сообщение izobretatel » 13 фев 2011, 15:50

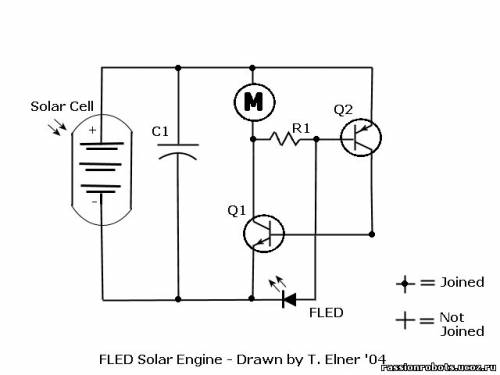

всем привет :) делал на днях типо токого беамчика вот по этой схеме
и использовал вот такую солнеч. бат. YH40*40-4A/B40-P_1202 по этой ссылке если смотреть
http://www.kosmodrom.com.ua/table.php?n ... dul&page=0
кондесатор подбирал до 4700мкф
проблема в том, что моторчик вращается только тогда, когда его немного крутонёшь :(
пробовал мотор и от сидюка и от вибры.
что делать?
Вложения
вот
izobretatel

Сообщения: 58
Зарегистрирован: 11 фев 2011, 13:15
ФИО: Швецов Виталий Сергеевич

Re: beamчик

Сообщение Radist » 13 фев 2011, 20:45

Может флед не дает накопить достаточно энергии? Попробуйте последовательно с ним поставить диодик. А может солнечная батарейка выдает малое напряжение?
Аватара пользователя
Radist

Сообщения: 2235
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: beamчик

Сообщение izobretatel » 13 фев 2011, 21:43

я в электроники плохо разбираюсь, какой диод можно вставить?
izobretatel

Сообщения: 58
Зарегистрирован: 11 фев 2011, 13:15
ФИО: Швецов Виталий Сергеевич

Re: beamчик

Сообщение Radist » 13 фев 2011, 21:51

Любой. Флед является пороговым элементом - он открывается при определенном напряжении (чем он лучше освещен - тем это напряжение ниже). Диод увеличит это напряжение на 0,7В примерно. То есть в конденсаторе запасется больше энергии, может тогда ее хватит сдвинуть вал с мертвой точки. Но это при условии, что конденсатор от светобатарейки может зарядиться до напряжения срабатывания фледа + 1,4В.
Аватара пользователя
Radist

Сообщения: 2235
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: beamчик

Сообщение izobretatel » 13 фев 2011, 22:31

нет, с диодом не помогло :(
izobretatel

Сообщения: 58
Зарегистрирован: 11 фев 2011, 13:15
ФИО: Швецов Виталий Сергеевич

Re: beamчик

Сообщение Radist » 13 фев 2011, 23:01

Тогда прицепите вольтметр к конденсатору. Его показания должны изменяться так: медленный рост примерно до 3В, затем быстрый разряд примерно до 0,7В. Во время разряда должен моргнуть флед. У вас наверное процесс происходит иначе. Опишите его.
Аватара пользователя
Radist

Сообщения: 2235
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: beamчик

Сообщение izobretatel » 14 фев 2011, 10:49

включил схему, мерию, появляется 2V, и всё. резко не понижается и вообще не понижается. я так подумал у светика частота мегания очень часта, примерно 1сек, может это из-за него?
izobretatel

Сообщения: 58
Зарегистрирован: 11 фев 2011, 13:15
ФИО: Швецов Виталий Сергеевич
