1 - преветы :) 2 - памагиите!!! (как, впрочем, многие)

Робот на простых аналоговых элементах.

Re: 1 - преветы :) 2 - памагиите!!! (как, впрочем, многие)

Сообщение Aseris » 15 сен 2009, 18:24

ФЛЕД моргает, всё намано

Значит чтото с какимто из транзюков.....

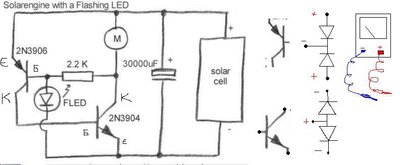

На рисунке показана правильная маркировка ЭКБ для транзюков, и как их тестером в режиме проверки диодов прозвонить (Диод звонится в одну сторону когда + на +, - на -) на современном мультиметре в режиме проверки диода при нормальном включении покажет циферки, если диод пробит цифры будут показыватся в обоих направлениях прозвона
Вложения
Как проверить
Аватара пользователя
Aseris

Сообщения: 1077
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 1 - преветы :) 2 - памагиите!!! (как, впрочем, многие)

Сообщение MegaBIZON » 15 сен 2009, 18:59

я знаю, как прозванивать диоды и транзисторы.
и дойдя до белого каления, конечно же, поперетестил кучу раз все компоненты. благо, это заняло 40 секунд...
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6269
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: 1 - преветы :) 2 - памагиите!!! (как, впрочем, многие)

Сообщение MegaBIZON » 16 сен 2009, 03:03

кстати, следующий прикол: всё это время я походу путал эмитер с колектором.
всё. теперь вы все знаете, с кем имеете дело. посыпаю череп канифолью, сваливаю в монастырь.
:o

==========
через некоторое время в монастыре:
всё собрал ну совсем правильно - не работает :crazy:
и заметил кстати интересную весчь - большой кандёр за год хранения обзавёлся толи протечкой, толи собственной како-то рассеянностью. Я набарабанил бутерброд панелек, способный без кандёра показать 5.6 вольт. А с кандёром не больше 2-х, и то со скрипом. Кстати, их у меня несколько, и все "воруют". 2шт вообще одинаковые, а воруют по-разному...
вопрос: может ли "банка" 3300мкф как-то прогнить? и в ней ли вообще дело? или я всё же проклят, или за год у меня чакры погнулись?
Народ, я реально умом скоро тронусь! подскажите, что за полтергейст, куда кандёр напругу пропивает? Может это всё потомушта я неделю к пиву не прикасаюсь?..

Добавлено спустя 11 минут 38 секунд:
а вот щас подцепил мелочь на 470мкф, и показывает 4.3 вольт.
значить "банки" прогнили. бррр... бред какойто...

Добавлено спустя 23 минуты 28 секунд:
фу гадость! и этот, который 470мкф, тоже утечку где-то заимел - 2.3V всего получается...
вот чё они такие казлы? все штоль сгнили, пока валялись?
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6269
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: 1 - преветы :) 2 - памагиите!!! (как, впрочем, многие)

Сообщение Victorovych » 16 сен 2009, 09:45

Похоже ты электролит не той стороной включил, попробуй перевенуть
Аватара пользователя
Victorovych

Сообщения: 491
Зарегистрирован: 20 сен 2007, 11:44
Откуда: Харьков
Skype: Victorovych_FF
прог. языки: ASM
ФИО: Иван ВикторОвич

Re: 1 - преветы :) 2 - памагиите!!! (как, впрочем, многие)

Сообщение Myp » 16 сен 2009, 10:15

угу они от старости портятся
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17403
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 1 - преветы :) 2 - памагиите!!! (как, впрочем, многие)

Сообщение MegaBIZON » 16 сен 2009, 10:33

Victorovych, ну плюс-то с минусом это же не коллектор с эмитером - этож уж я как же перепутал бы?.. ну, разве что у фотодиода :pardon:

значить они виноваты! тоесть, выходит, их во всей апаратуре каждые полгода, в качестве наказания, тайком меняют осуждённые за нехорошее поведение гремлины?

Вон, у меня комп, кожух снятый - видно много электролитов. Как-то кажется, что если бы какие-то из них так себя вели, я бы это всё щас с инет-кафе сюда печатал :pardon:
не, я не спорю, портятся так портятся... просто странно теперь всё как-то.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6269
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: 1 - преветы :) 2 - памагиите!!! (как, впрочем, многие)

Сообщение Aseris » 16 сен 2009, 11:33

Хорошая деталь портится долго, а електролиты изначально могли быть гафкнутые, или передержаные,

Да и для пробы если електролит к солнечке подключаеш.... дай етому тестовому стенду постоять минутку под солнышком, електролит толстый, а ток солнечка маленький дает, заряжатся будет долго пока не зарядится напруга высокой не станет

Нащет моей схемы... оно работать так как я хочу незахотело в емуляторе... чтото я незамечаю
Загнал еще вторую схемку, что Мегабизон с ней воюет... Значит как провериь ее... Надо, запитать схему от 4-5В замкнуть базу 2N3906 на минус через резюк 2К и мотор должен закрутится, если незакрутится проверяем правильность установки транзюков, и в етой схеме я тк понял резистор тот который 2.2К - фоторезистор который меняет сопротивление при освещенности в большую сторону, или надо попробовать поставить в ето место переменник килоом так на 10 и попробовать найти ерогенную точку етой сзхемы
Аватара пользователя
Aseris

Сообщения: 1077
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 1 - преветы :) 2 - памагиите!!! (как, впрочем, многие)

Сообщение MegaBIZON » 16 сен 2009, 14:25

про подстроечник там мне уже советовали... попробую.
но для начала поменяю лампу.

Добавлено спустя 32 минуты 39 секунд:
короче, теперь над столом вместе с лампой "дневного" света на том же расстоянии нависает нормальная настольная лампа, но контур "панелька+кандёр" (заметьте, НОВЫЙ кандёр - только что купил) заряжается по прежнему до 2V.
это всёравно что типичный четырёхногий стул, который стоит на ровной твёрдой неподвижной поверхности, и падает сам по себе.


==========
во! пока это писал, напруга упала до 1.9V... вот как это понимать?







Добавлено спустя 27 минут 38 секунд:
кстати, вот вариант этой схемки:
лежит тут - http://www.robotika.estranky.cz/clanky/ ... t-schemata
Вот ролик, как эта чушка дыргается (6.7 метров) -> http://www.digisonic.cz/MVI_4752.avi

Не стал сувать сюда картинку с собраным "дергуном" - очень уж огромная.
вот на неё ссылка - http://www.digisonic.cz/IMG_4770_resize.jpg
Уже по этой фотке можно собирать без всякой схемы, но не понятно, на что тут поменяли 2N3906 (верхний транзистор).

Прикрасно работает, заряжается махом, да ещё от такой мелкой панельки.
но у меня опять же не получается. почему-то.

========
так вот, зачем тут 2 последовательно соединённых диода? Они-то как тут что-то могут?
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6269
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: 1 - преветы :) 2 - памагиите!!! (как, впрочем, многие)

Сообщение Master » 16 сен 2009, 14:46

Это фотка твоего девайса?
А может кондер очень кетайский и у него утечка большая?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: 1 - преветы :) 2 - памагиите!!! (как, впрочем, многие)

Сообщение MegaBIZON » 16 сен 2009, 14:52

нет, это не моё. Это я в нете нашёл, чтоб показать, какой я нищщастный - не могу собрать такую простую фигню :crazy:
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6269
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: 1 - преветы :) 2 - памагиите!!! (как, впрочем, многие)

Сообщение Aseris » 16 сен 2009, 15:18

Фотки твоих елементов в студию, так чтоб маркировка видна была, будем искать "летающю вафлю" как говорил один инженер
Аватара пользователя
Aseris

Сообщения: 1077
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 1 - преветы :) 2 - памагиите!!! (как, впрочем, многие)

Сообщение MegaBIZON » 16 сен 2009, 16:40

фотать нечем - провод потерялся :(
разве что щас сфотаю, завтра откуда-нибудь выложу.

Добавлено спустя 1 час 17 минут 51 секунду:
Нет, так только я могу :ROFL:
перепутал провода на тестере, и всё вверх ногами собирал!
только что обнаружил... может в этом и дело :oops:
щас буду разбираться...
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6269
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: 1 - преветы :) 2 - памагиите!!! (как, впрочем, многие)

Сообщение Master » 16 сен 2009, 16:56

:ROFL: наш человек, я один раз провода питания перепутал, 2 часа тупил чего МК паленым воняет при включении и не работает.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: 1 - преветы :) 2 - памагиите!!! (как, впрочем, многие)

Сообщение MegaBIZON » 16 сен 2009, 17:00

я круче - я третий день усераюсь над этими транзисторами 8)

ну лана... кондёры обвешивать перестали, всё остальное тоже вроде в норме.
а то, что схема продолжает не хотеть спускать накопленное в мотор, так это уже в порядке вещей, победить уже, думаю, можно.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6269
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: 1 - преветы :) 2 - памагиите!!! (как, впрочем, многие)

Сообщение Aseris » 16 сен 2009, 17:33

Нет, так только я могу
перепутал провода на тестере, и всё вверх ногами собирал!


Все гениальное просто..... (кто сказал непомню) :good:
Аватара пользователя
Aseris

Сообщения: 1077
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python
