1 - преветы :) 2 - памагиите!!! (как, впрочем, многие)

Робот на простых аналоговых элементах.

1 - преветы :) 2 - памагиите!!! (как, впрочем, многие)

Сообщение MegaBIZON » 12 янв 2007, 01:22

:zevok:
Радуйтесь, афиняне! Я к вам пришёл, да останусь здесь жЫть!

А дело такое: по козявкам механическим прусь с детства и регуляторно чо-то генерил на потеху. А так как МК, програматоры и подобное мне пока что до спины, и, напротив, постоянно сносит в механику-кинематику с минимумом ылехтроники, то само собой мечтаю настряпать бимов. Шоб возились и жрать не просили...
В общем загорелся. Но скока бы не нарыл схем бим-таракашек, в каждой обязательно присутствует voltage trigger 1381D, ...E, ...F, ...J   ...... и т.д. Детектор напряжения, так сказать... И как на зло, деталюха эта в сибирской природе не встречается ваще, а без неё (мне) никак. В Москве, может и можно найтить, но не переться же туда из этих соображений...

А теперь, знатоки, внимание, вопрос: так может есть какие-либо рассейские аналоги этой детали; или можно ли как-то сэмитировать её работу, спояв аналог из доступных деталей?

 PS Хм... Если есть из присутствующих столичный народ, так хоть отошлите пару кг цэнной бандеролью! Оплачу фсе расходы и буду весьма благодарен  :)
Вложения
Аватара пользователя
MegaBIZON

Сообщения: 6257
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение Master » 12 янв 2007, 03:18

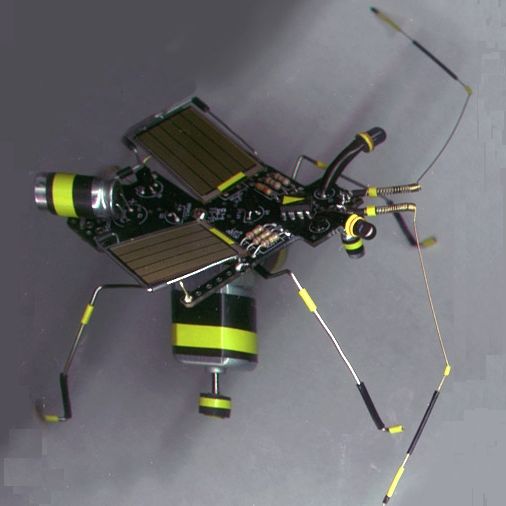

Охриеть и что оно шЫвелится.  :shock:
А крылья я так понимаю это солнечные батарейки или просто так для красоты?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: 1 - преветы :) 2 - памагиите!!! (как, впрочем, многие

Сообщение avr123.nm.ru » 12 янв 2007, 03:26

MegaBIZON писал(а):скока бы не нарыл схем бим-таракашек, в каждой обязательно присутствует voltage trigger 1381D, ...E, ...F, ...J   ...... и т.д. Детектор напряжения, так сказать...

может есть какие-либо рассейские аналоги этой детали; или можно ли как-то сэмитировать её работу, спояв аналог из доступных деталей?


это монитор питания, есть и отечественные. еще супервизор называют.

MegaBIZON писал(а):столичный народ, так хоть отошлите пару кг цэнной бандеролью! Оплачу фсе расходы и буду весьма благодарен  :)


посмотри магазины торгующие почтой и каталоги компонентов в низу моей странички - avr123.nm.ru/01.htm

Удачи !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение MegaBIZON » 12 янв 2007, 13:53

За удачу спасибо 8)  А об страничко твоё я голову себе в четырёх местах погнул, а нужное найти на смог. Залез к этим... ЧИП-ДИП которые...  для простоты в поисковике ихнем набрал "1381" - так у них таким даже и не пахнет.

И уточню: я не просил "научить меня делать Роботоф", брать меня под крылышко, и всё такое, как тут у навечков принято.
Я описал идинственную на данный момент проблему и вполне точно сформулировал свой вопрос, расчитывая на вполне вразумительный ответ.

А вот про супервизоры хотелось бы поподробнее - я о таких даже не слышал. Полезная, должно быть, весчь.

PS  А тварь на фотке не моя :(  -- где-то на соларботиксе нарыл. Просто нравится она мне, и всё тут.

пешыте исчо
Последний раз редактировалось MegaBIZON 31 янв 2007, 20:06, всего редактировалось 2 раз(а).
Аватара пользователя
MegaBIZON

Сообщения: 6257
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение -= Александр =- » 12 янв 2007, 15:12

Схему в студию - придумаем чем его заменить...  :wink:
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3665
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение MegaBIZON » 12 янв 2007, 17:10

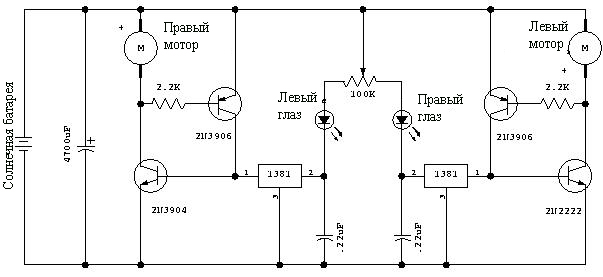

Схему? Вот она... Знакома? Я её где-то тут певый раз и нашёл. Потом ещё на куче сайтов её находил. Это наводит на определённые размышления...
Вложения
Аватара пользователя
MegaBIZON

Сообщения: 6257
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение MegaBIZON » 12 янв 2007, 17:32

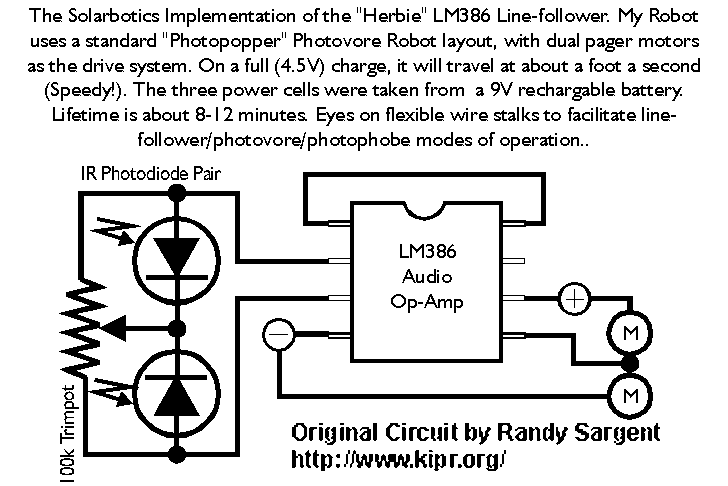

Вот здесь же нарыл. Тут вроде без этой детали, хотя видимо и без солнечной батареи. А это меня не интересует. Правда в американском языке не шарю, а потому не понял, чо тут ваще такое.
Вложения
Последний раз редактировалось MegaBIZON 12 янв 2007, 21:39, всего редактировалось 1 раз.
Аватара пользователя
MegaBIZON

Сообщения: 6257
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение D-M » 12 янв 2007, 18:37

там где нарисованы + и - в кружочках туда и надо подключать батарею (хоть пальчиковую, хоть солнечную)
Аватара пользователя
D-M

Сообщения: 486
Зарегистрирован: 28 мар 2006, 17:28
Откуда: Пенза

Сообщение Vovan » 12 янв 2007, 18:48

Робот на одной микросхеме L293D три варианта: идём на свет, идём за рукой, идём вдоль линии - выбираем любой! Всё (как Вы любите) по-русски.
http://myrobot.ru/stepbystep/el_simple_robot.php
___________
С уважением
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Сообщение MegaBIZON » 12 янв 2007, 22:24

D-M писал(а):там где нарисованы + и - в кружочках туда и надо подключать батарею (хоть пальчиковую, хоть солнечную)


Гыгы :?  как, казалось бы, всё просто...
Так вот нифига: Любой источник питания это ток(A) + напряжение(V).
А солнечная батарея при каком-либо выдаваемом напряжении (те, что есть у меня, делают около 4-х V) ток даёт ваще мизерный. При среднем освещении ни на какой мотор, а тем более на два, никак не хватит. Следовательно, энергию полагается прежде накопить (в кандёре например), а затем накопленное в моторы вышвырнуть. Потом снова копить...
Вот этим-то та херь (1381...) и занимается - даёт добро, когда напряжение в контуре солн.бат.-кандёр достигает определённой величины.

Кажется, тут можно бы использовать логический ылемент - как накопится напруга, равная  лог. единице, так и пойдёт сигнал. Но. Лог."1" начинается если не ошибаюсь, с 2.4V, а это маловато - шажки будут хоть и частыми (сравнительно), но жутко короткими. Опять же, микруху при всём этом надо кормить пятью вольтами, а это таки роскошь  :|
Аватара пользователя
MegaBIZON

Сообщения: 6257
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение MegaBIZON » 12 янв 2007, 22:35

Vovan писал(а):Робот на одной микросхеме L293D три варианта: идём на свет, идём за рукой, идём вдоль линии...

Забавная сикараха, повожусь на досуге :)
Хотя беда не в том, куда ему бежать и как всё это спаять, а в том, шобы оно от света работало. Опять же, если не ошибаюсь, микроконтроллер... Я и до них доберусь, но пока не хочу.
А за ссылочку пасиба, порадовала - там я ещё не был.
Аватара пользователя
MegaBIZON

Сообщения: 6257
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение lebaon » 13 янв 2007, 19:01

там нет микроконтроллера :!:
Аватара пользователя
lebaon
Безбашенный Теоретик

Сообщения: 1137
Зарегистрирован: 07 янв 2006, 18:30
Откуда: Подмосковье

Сообщение MegaBIZON » 13 янв 2007, 20:06

Хм... действительно, нет.
В общем, таким образом я показал, на сколько я в них не шарю  :wink:
Ну, тем скорее и до тудова доберусь.
И всё же напомню: вопрос в том, чем заменть незаменимое - байду по имени 1381... Помнится, avr123.nm.ru упоминал некие супервизоры, типа наши аналоги. Правда, когда я выказал неинтерес к Курсам, он уже ничё не пишет. Обиделся, наверное...
Кстати VOVAN молодец - ссылка правда зачотная! Хоть в данном случае малость не в тему, меня и то зацепило :)  Во всяком случае с того сайтика новичку (типа "Ааа!.. Как зделать робота? А то я в этом полный нуль, а так хоцца...") будет больше пользы, чем с тех же курсов.
Ни хочу никого обидеть. Типа IMHO...
Последний раз редактировалось MegaBIZON 13 янв 2007, 20:13, всего редактировалось 1 раз.
Аватара пользователя
MegaBIZON

Сообщения: 6257
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение MegaBIZON » 13 янв 2007, 20:08

Кстати, если рац. предложений в итоге не окажется, это тоже будет результат - во всяком случае перестану хнёй заниматься...
Но я надеюсь на вас, камрады :)
Последний раз редактировалось MegaBIZON 14 янв 2007, 20:27, всего редактировалось 1 раз.
Аватара пользователя
MegaBIZON

Сообщения: 6257
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение Johnny Bravo » 13 янв 2007, 21:48

Думаю вполне мона заменить на что-нить из кр1171сп,
првда ток потребления чуть больше будет.
Johnny Bravo

Сообщения: 398
Зарегистрирован: 26 фев 2006, 15:21
Откуда: Омск
