Сообщение demoontz » 04 фев 2009, 20:17

Приветсвую!

Вынашивал идею создания хексапода 2года. прада с начала он назывался паук.
все было только идеей пока друг не показал сервоприводы!
И понеслася...
Так вот.
Хочу вынести на ваш суд свой проект.

Паук – небольшого размера и веса.

18 серв http://www.hobbycity.com/hobbycity/stor ... oduct=4697
6 ног по 2 сустава
Контролер http://www.trossenrobotics.com/store/p/ ... oller.aspx
Акк http://www.hobbycity.com/hobbycity/stor ... oduct=7307
Контролер ака. http://www.hobbycity.com/hobbycity/stor ... oduct=6233



Это первый самый вариант. Он должен только ходить-бегать
Поэтому никакого дополнительного оборудования и запаса по весу.
Сервы встроены в ноги, потому что так легче его собрать. Иначе я просто никогда его не соберу. Цель первого варианта – создать достойный матапарат, который будет перенесен в более совершенную модель. О которой скажу позже.

Мне бы хотелось услышать ваше мнение по поводу выбранного оборудования и расчетов.
Сервы беру одинаковые, чтобы достичь как можно большей повторяемости движений.

Пример этого паука тут. http://www.youtube.com/watch?v=nHvaqpcG ... re=related

Расчеты. Извините что в экселе, я пока не знаю в чем нужно такие весчи считать.

но предварительно:
вес паука всего 900г
потребление 10а
один сустав -10 см
сервоприводы первого сустава макс-3.6 кг
сервоприводы второго сустава макс-2 кг


И еще пару вапросиков:
1. в какой проке лучше общитывать физику.
2. в какой проге можно смоделировать «сферическую лошадь в вакууме» и ее считать, формулы подставлять и тд.
3. очень интересует выбор контролера. хотелось бы чтобы он смог считать по командамм вперед-назад-влева вправо. и тд.
Вложения
hex.zip
(3.81 КиБ) Скачиваний: 50
demoontz

Сообщения: 194
Зарегистрирован: 04 фев 2009, 20:06
Откуда: Kiev
Skype: demoontz

Re: Опять хексапод :), попытка создать очередной хексапод

Сообщение Сергей » 04 фев 2009, 21:06

Оставь эту идеи на время. А пока изучи программирование на Си, и asm почитай. Потом разберись что такое микроконтроллер хорошенько. А после этого уже можно будет чтото начинать. ИМХО конечно, я просто этим занимался.
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: Опять хексапод :), попытка создать очередной хексапод

Сообщение =DeaD= » 04 фев 2009, 21:19

На самом деле можно и без программирования МК хексапод сделать, если с ПК рулить, но тут вроде другой подход :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Опять хексапод :), попытка создать очередной хексапод

Сообщение Сергей » 04 фев 2009, 22:06

В любом случае нужно изучить хорошо программирование чтобы этим заняца. Иначе это выйдет просо в тыкание кнопочек и потом думаешь что разбираешься
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: Опять хексапод :), попытка создать очередной хексапод

Сообщение demoontz » 05 фев 2009, 00:37

я кагбе знаю СИ с 5 класса и асм 2 года учил из интереса в универе. :)
ну и еще паскаль. ну и тд...
вот.
Мне сейчас главное расчитать физику и подобрать сервы и контролер. и я надеюсь на вашу помощь. Так как я буду все это заказывать изза бугра.
возможно что мои расчеты помогут другим хексостроителям в выборе механики.
demoontz

Сообщения: 194
Зарегистрирован: 04 фев 2009, 20:06
Откуда: Kiev
Skype: demoontz

Re: Опять хексапод :), попытка создать очередной хексапод

Сообщение executer » 05 фев 2009, 00:39

:D по ходу на парах физики ты АСМ учил?
по поводу моделирования - я както в 3Д магсе моделировал физику (там встроеный движек Cinetix или чето такое) - красиво, правдоподобно, но учить ради этого 3Д магс - както не катит. Думаю лучше покусочкам все в томже екселле просчитать по формулам.
Последний раз редактировалось executer 05 фев 2009, 00:44, всего редактировалось 1 раз.
Аватара пользователя
executer

Сообщения: 784
Зарегистрирован: 30 янв 2009, 01:24
Откуда: Запорожье
прог. языки: Си, AvrASM, STL, САС, учу Си++
ФИО: Павел

Re: Опять хексапод :), попытка создать очередной хексапод

Сообщение demoontz » 05 фев 2009, 00:43

:)
не. просто школьный курс физики был 11 лет назад..
асм я учил в читалке после пар!
demoontz

Сообщения: 194
Зарегистрирован: 04 фев 2009, 20:06
Откуда: Kiev
Skype: demoontz

Re: Опять хексапод :), попытка создать очередной хексапод

Сообщение executer » 05 фев 2009, 00:59

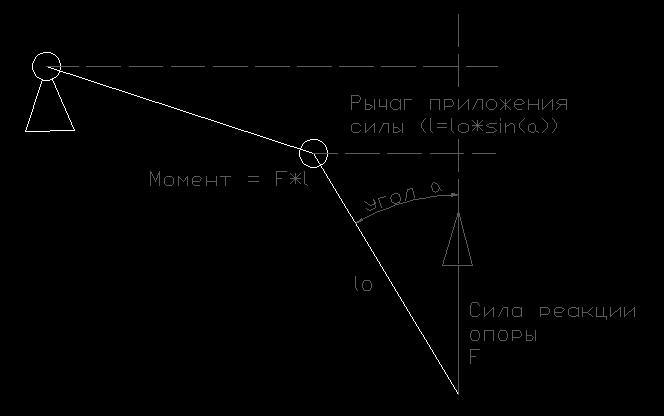

к расчету моментов :friends:
