Проект MobiCamera

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: Проект MobiCamera

Сообщение =DeaD= » 25 сен 2008, 08:56

А ну если камеру с платы убрать, тогда да, а я её чего-то всё на плату старался разместить...
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект MobiCamera

Сообщение Mazayac » 25 сен 2008, 09:48

EdGull писал(а):разъем вывешивает на борт платы. транс попробую найти внутри разъема.

О, знакомая проблема :)
Использовали J1006F01P - пока не пропали из продажи, везут по два-три месяца.
Еле нашел замену (разъемов со встроенными трансформаторами нет вообще ни у кого!): LU1T516-43-LF (разъем+трансформатор+светодиоды), есть в диких количествах в Эфо.
Аватара пользователя
Mazayac

Сообщения: 377
Зарегистрирован: 25 апр 2008, 17:40
Откуда: Нижний Новгород
ФИО: Непочатов Алексей Николаевич

Re: Проект MobiCamera

Сообщение EdGull » 25 сен 2008, 10:08

Mazayac то что надо!

LU1T516E1-43(M)-RevA1-070509.pdf
(87.3 КиБ) Скачиваний: 39
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Проект MobiCamera

Сообщение =DeaD= » 25 сен 2008, 10:55

Отличный разъемчик, да, похоже мы тут мега IP-камеру такими темпами сделаем :Yahoo!:
Бросим роботов и уйдём организовывать её производство :crazy:

Добавлено спустя 9 минут 32 секунды:
Главное тогда закрыть вику и форум от захода с китайских IP :crazy:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект MobiCamera

Сообщение EdGull » 25 сен 2008, 11:06

не... для китайских товарищей надо писать код на русском языке!... :ROFL:
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Проект MobiCamera

Сообщение =DeaD= » 25 сен 2008, 12:30

Никто не видел модели EAGLE этого разъемчика и CP2201?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект MobiCamera

Сообщение Mazayac » 25 сен 2008, 14:16

У меня все модели P-CAD 2002 only :)
Аватара пользователя
Mazayac

Сообщения: 377
Зарегистрирован: 25 апр 2008, 17:40
Откуда: Нижний Новгород
ФИО: Непочатов Алексей Николаевич

Re: Проект MobiCamera

Сообщение =DeaD= » 25 сен 2008, 15:30

Мы тебе завидуем белой завистью :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект MobiCamera

Сообщение Duhas » 25 сен 2008, 15:32

а почему 2002? 2006 чем то плох?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Проект MobiCamera

Сообщение =DeaD= » 25 сен 2008, 15:50

А почему бы не обсудить преимущества разных версий P-CAD в другой теме? :wink:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект MobiCamera

Сообщение =DeaD= » 25 сен 2008, 21:22

Подцепим сюда документацию CC2201

Добавлено спустя 15 минут 26 секунд:
Текущая версия, ща буду езернет добавлять
Вложения
CP2201.pdf
(1.4 МиБ) Скачиваний: 12
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект MobiCamera

Сообщение EdGull » 25 сен 2008, 23:21

эзернет-разъем в правый верхний угол!
логику и память соответсвенно слегка вниз опустить
в итоге, вся ширина увеличится на пару мм, а не на всю ширину разъема
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Проект MobiCamera

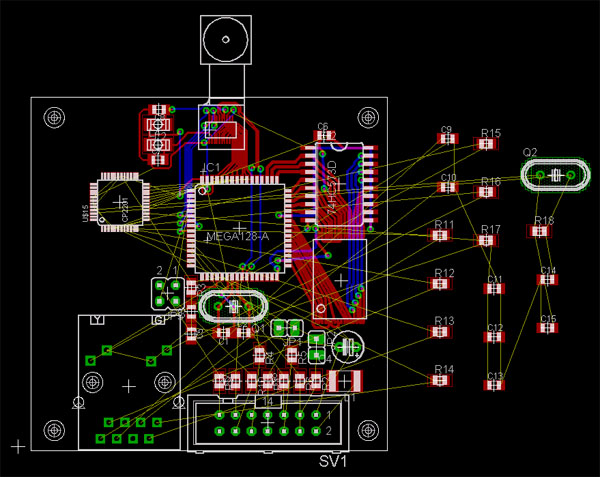

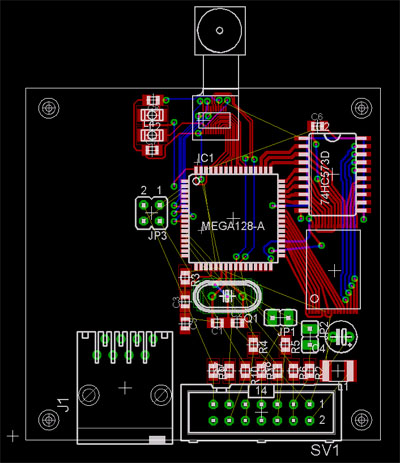

Сообщение =DeaD= » 25 сен 2008, 23:33

Не думаю что имеет смысл, там еще шину данных подводить к чипу надо, а потом кучу дорожек вести, вот пока что получилось:
(сделал компоненты разъем с трансформатором внутри и СР2201)

Добавлено спустя 1 минуту 25 секунд:
Платка получилась 56х56мм

Добавлено спустя 1 минуту 37 секунд:
Ну и картридер пока не начал даже лепить на обратную сторону... может он всё-таки лишний в этом проекте? :roll:
Вложения
MobiCam.zip
(77.77 КиБ) Скачиваний: 9
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект MobiCamera

Сообщение EdGull » 26 сен 2008, 08:09

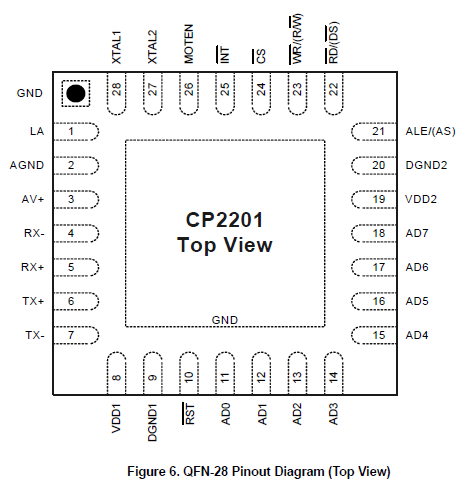

1. у тебя корпус СР2201 не тот



2. помоему у тебя эзернет смотрит во внутрь.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Проект MobiCamera

Сообщение Duhas » 26 сен 2008, 08:23

именно внутрь ))) хотя интересный пиар ход )))
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
