Проект MobiCamera

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: Проект MobiCamera

Сообщение EdGull » 23 сен 2008, 19:51

Mazayac писал(а):Берут там же, http://www.sparkfun.com/commerce/produc ... cts_id=638 на Спаркфане.
В Сириусе не нашел такого, увы :(

в сириусе они называются Plug-in Samsung E700/E730
обещали привезти...

Добавлено спустя 2 часа 17 минут 19 секунд:
Кстати, если запустим эзернет-камеру можно будет сделать на основе минибота "луноход" комнатного масштаба и разрешить его управление из инета всем желающим... :oops:

Добавлено спустя 47 секунд:
если это кому-то интересно, заводите отдельную тему...
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Проект MobiCamera

Сообщение =DeaD= » 23 сен 2008, 20:04

2EdGull: А у тебя разъемы под камеру эти есть?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект MobiCamera

Сообщение EdGull » 23 сен 2008, 20:30

пока нет, ждем-с...
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Проект MobiCamera

Сообщение -= Александр =- » 23 сен 2008, 23:15

В общем жду камеру (или деньги) и память. А присобачить это к макету проблем не составит. У меня недавно появилась парочка микросхем из семейства MAX-II - на них можно попробовать UDP программно реализовать (естественно с внешним езернет-контроллером). Ну или поставить мегу-128 - на ней это делается без проблем, но уж очень она здоровая.
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Проект MobiCamera

Сообщение EdGull » 23 сен 2008, 23:21

ты узнавал в вашем сириусе наличие такой камеры?
если есть пиши свой яндекс-кошелек, я тебе переведу за нее 95р.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Проект MobiCamera

Сообщение =DeaD= » 23 сен 2008, 23:34

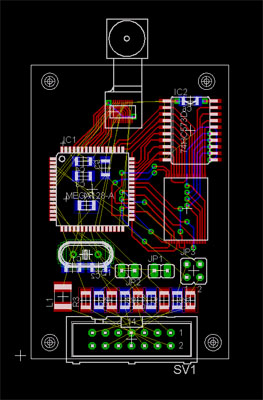

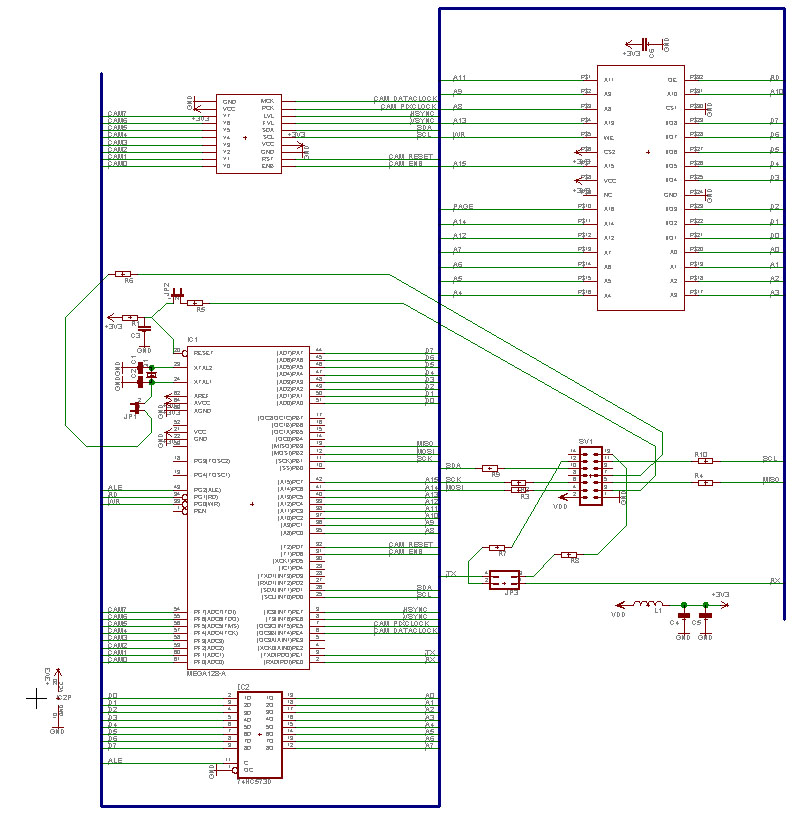

Вот текущая рабочая версия, пока мне самому разводка не нравится :cry:
Вложения
MobiCam.zip
(49.24 КиБ) Скачиваний: 14
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект MobiCamera

Сообщение EdGull » 23 сен 2008, 23:46

1. разъем камеры разверни на 90 град.
2. вроде ж хотели данные с камеры запаралелить на данные ОЗУ... вроде как DMA..

Добавлено спустя 2 минуты 11 секунд:
3. разъем робобаса переверни ключем вправо
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Проект MobiCamera

Сообщение =DeaD= » 23 сен 2008, 23:50

Запараллелить нельзя, камера выдает всё подряд не спрашивая хочешь ты чтобы она шину данных занимала или нет, а у Меги128 шина данных это еще и шина адреса, поэтому нельзя так делать.

Добавлено спустя 56 секунд:
Повернуть камеру - не понял как :(
а робобас развернуть на 180°?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект MobiCamera

Сообщение EdGull » 23 сен 2008, 23:53

кстати, немного не в тему но всё же...
есть бумага/пленка ядовито-яркая... если мы на бота поставим "прожектор подсветки" а этими бумагами/пленками будем делать пасивные маяки
на камере они нормально будут выделяться от общего фона?
если с паисвными маяками не пойдет, то еще как вариант, на маяки ставим лампоку накаливания/светодиоды и камерой на них наводимся...
если это прокатит, то это будет мега прорыв...

Добавлено спустя 29 секунд:
да, робобас развернуть на 180°?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Проект MobiCamera

Сообщение =DeaD= » 24 сен 2008, 00:01

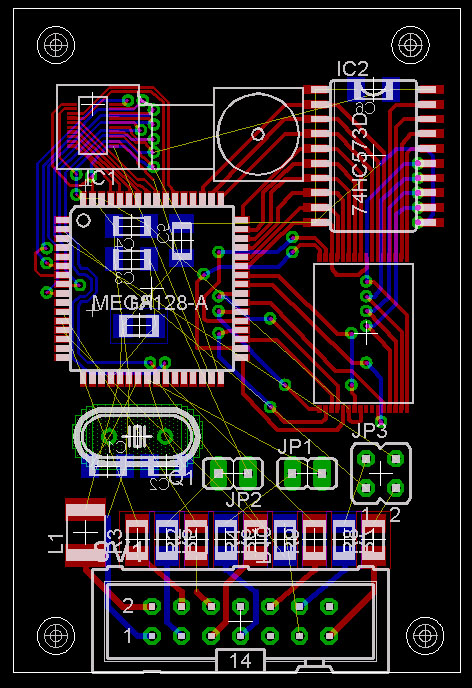

Так?

Добавлено спустя 1 минуту 16 секунд:
EdGull писал(а):кстати, немного не в тему но всё же...
есть бумага/пленка ядовито-яркая... если мы на бота поставим "прожектор подсветки" а этими бумагами/пленками будем делать пасивные маяки
на камере они нормально будут выделяться от общего фона?
если с паисвными маяками не пойдет, то еще как вариант, на маяки ставим лампоку накаливания/светодиоды и камерой на них наводимся...
если это прокатит, то это будет мега прорыв...

Я думаю надо тупо будет пробовать разные варианты. Гадать сейчас очень тяжело. От камеры в т.ч. сильно зависит.

Добавлено спустя 27 секунд:
Я насегодня всё :) завтра вечером продолжу.
Вложения
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект MobiCamera

Сообщение EdGull » 24 сен 2008, 00:02

да, но если перемычки слвинуть влево, то память с логикой получится опустить и тогда плата будет на 1 см короче.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Проект MobiCamera

Сообщение =DeaD= » 24 сен 2008, 15:05

А разъемы для micro-sd есть в наличии? Или какую будем ставить? Я в промэлектронике только для SD нашел.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект MobiCamera

Сообщение EdGull » 24 сен 2008, 16:17

micro-sd нигде нет, ставим обычный SD
место позволяет... но только на обратую сторону.

Добавлено спустя 31 минуту 5 секунд:

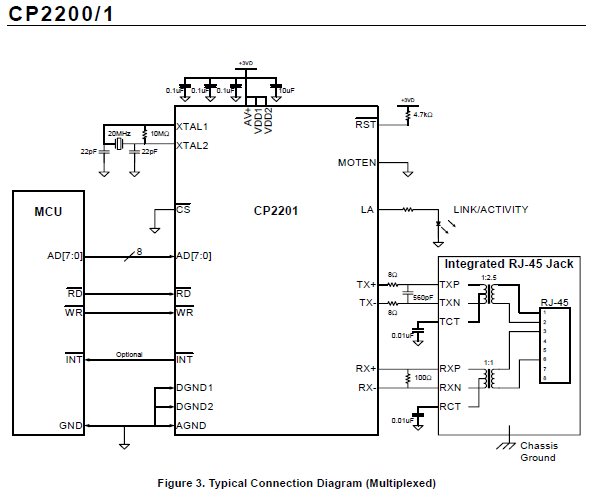

есть в наличии в риве и в платане, 160 и 200р. соответсвенно
http://www.platan.ru/shop/menu.html?emb ... &qw=CP2201



там есть всё по ней
http://www.premier-electric.com/briefs/ ... 50761.html

коллеги!!!
достойно ли джидайских правил завести шину данных СР2201 на шину данных камеры ну и естествеено на шину даных меги чтобы иметь возможность гнать данные с камеры в сеть сквозняком?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Проект MobiCamera

Сообщение Myp » 24 сен 2008, 16:20

EdGull писал(а):коллеги!!!
достойно ли джидайских правил завести шину данных СР2201 на шину данных камеры чтобы иметь возможность гнать данные с камеры в сеть сквозняком?

тогда это быдет самая дяшовая ip камера
я думаю даже найдутся желающие её покупать как отдельный готовый продукт =)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15904
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Проект MobiCamera

Сообщение =DeaD= » 24 сен 2008, 16:32

По поводу единой шины данных камеры и езернет-контроллера - тут есть вероятность, что камере нельзя сказать помолчать малость по этой шине, чтобы поработать с езернет-контроллером в тишине :)

Кто что думает?

Добавлено спустя 1 минуту 12 секунд:
Заняться изготовлением дешевых IP-камер? :) поставить еще ARM на борт - убрать память и жать JPG\MPEG на лету :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов
