Проект MobiCamera

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: Проект MobiCamera

Сообщение =DeaD= » 22 сен 2008, 21:58

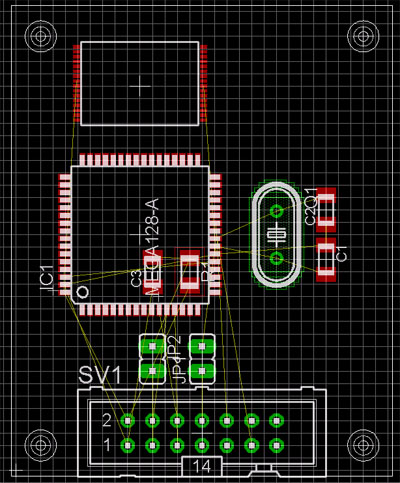

Вот пока рабочий рисунок платки

Добавлено спустя 3 минуты 38 секунд:
По ходу возникла проблема - как этот модуль сделать рабочим по UART в обоих вариантах (master \ slave) - придумалось следующее - делается сдвоенный джампер 2x2. По диагонали подключаются RX,TX контроллера и по другой диагонали RX,TX шины. Можно выставив перемычки в "||" или в "=" сделать прямое или обратное подключение UART'а.
Вложения
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект MobiCamera

Сообщение EdGull » 22 сен 2008, 22:02

По ходу возникла проблема - как этот модуль сделать рабочим по UART в обоих вариантах (master \ slave)

вот для этого дядя Саша и ставил в моих схемах обратный диодик по Тх и коротил на Rx.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Проект MobiCamera

Сообщение =DeaD= » 22 сен 2008, 22:52

2EdGull: А чего у специалиста за ошибка на схеме? Data6\7 перепутаны в шине?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект MobiCamera

Сообщение EdGull » 22 сен 2008, 22:59

ссылку кинь, у него много схем
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Проект MobiCamera

Сообщение Mazayac » 22 сен 2008, 23:20

=DeaD= писал(а):Нарисовал BS62LV1024 в EAGLE, если кто может - проверьте плиз по даташиту меня, вроде старался не подкосячить с размерами и т.п.

А первую ногу не модно нынче выделять? Точкой там или еще чем...
КП слишком короткая, у меня под такие корпуса порядка 1.2-1.5 миллиметров, а здесь 0.6 всего, при том что максимальная длина "лапы" у МС - 0.7мм!.

Добавлено спустя 7 минут 7 секунд:
EdGull писал(а):я вот за 5 минут нашел полный аналог у ST M68AW127BM70NK6

А у кого есть в наличии? В ефайнде опять голяк :) Кто-то меня пинал за подбор компонентов, которые только в США находятся ;)
Последний раз редактировалось Mazayac 22 сен 2008, 23:47, всего редактировалось 2 раз(а).
Аватара пользователя
Mazayac

Сообщения: 377
Зарегистрирован: 25 апр 2008, 17:40
Откуда: Нижний Новгород
ФИО: Непочатов Алексей Николаевич

Re: Проект MobiCamera

Сообщение EdGull » 22 сен 2008, 23:32

ты сегодня предисторию пропустил с чего всё началось... :P
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Проект MobiCamera

Сообщение Mazayac » 22 сен 2008, 23:40

С BS62LV1024 и BS62LV1027 полегче, вторая даже у одного из моих проверенных поставщиков есть на складе.
Аватара пользователя
Mazayac

Сообщения: 377
Зарегистрирован: 25 апр 2008, 17:40
Откуда: Нижний Новгород
ФИО: Непочатов Алексей Николаевич

Re: Проект MobiCamera

Сообщение =DeaD= » 22 сен 2008, 23:49

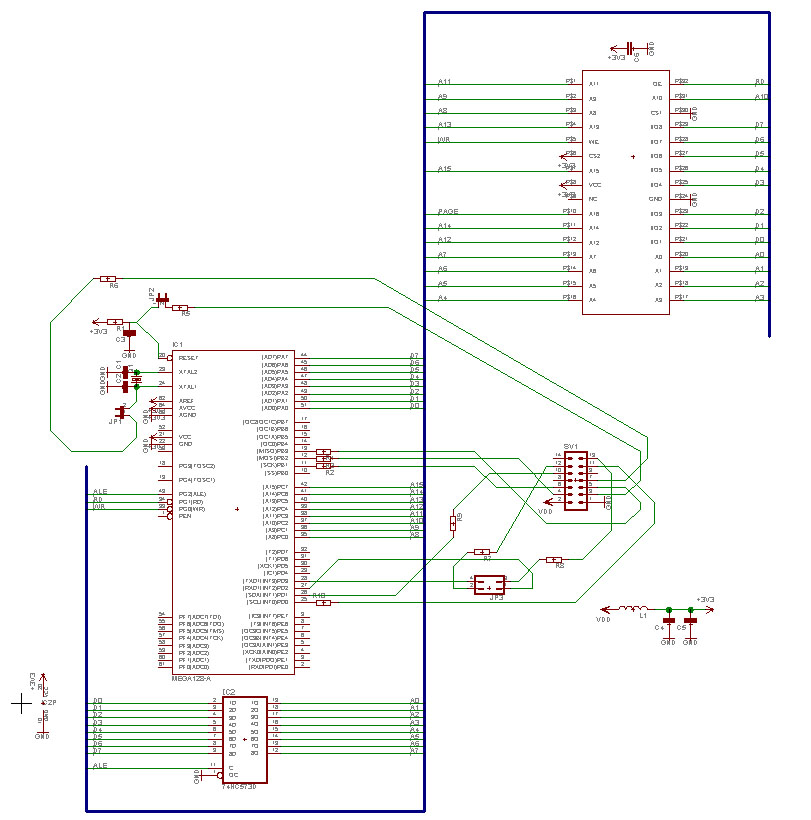

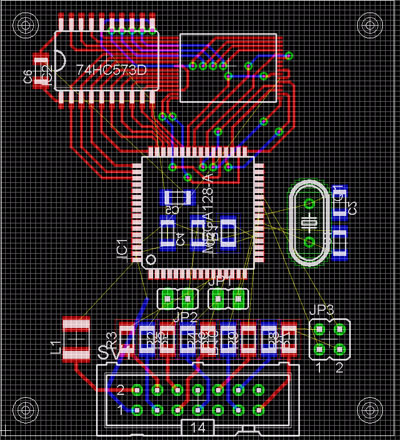

Вот чего пока получилось...
Вложения
MobiCam.zip
(45.13 КиБ) Скачиваний: 13
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект MobiCamera

Сообщение EdGull » 22 сен 2008, 23:56

не забудь разъемчик для SD-карточки вкрячить!!!
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Проект MobiCamera

Сообщение Mazayac » 23 сен 2008, 01:43

=DeaD= писал(а):Вот чего пока получилось...

Комментарии на эти замечания будут?
Схема такая... паутинная :) Временный вариант надеюсь?
Аватара пользователя
Mazayac

Сообщения: 377
Зарегистрирован: 25 апр 2008, 17:40
Откуда: Нижний Новгород
ФИО: Непочатов Алексей Николаевич

Re: Проект MobiCamera

Сообщение =DeaD= » 23 сен 2008, 06:08

Mazayac писал(а):
=DeaD= писал(а):Вот чего пока получилось...

Комментарии на эти замечания будут?

Будут :) сегодня вечером видимо уже :)

Mazayac писал(а):Схема такая... паутинная :) Временный вариант надеюсь?

Нет ничего более временного, чем постоянное :)))
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект MobiCamera

Сообщение EdGull » 23 сен 2008, 08:46

слушайте!... мы ведь совсем забылыли!..
есть ведь SPI FRAM и стоит не дорого, и везде есть и ног ей меньше принципиально надо

Добавлено спустя 5 минут 28 секунд:
так она еще к тому же и энергонезависимая...
FM25L512ds_r1.2.pdf
(163.49 КиБ) Скачиваний: 22
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Проект MobiCamera

Сообщение Mazayac » 23 сен 2008, 09:54

Тьфу блин, у меня дежавю.
Я здесь уже недавно предлагал SPI FRAM в качестве ОЗУ - забраковали, мол скорость обмена маленькая :no:
Аватара пользователя
Mazayac

Сообщения: 377
Зарегистрирован: 25 апр 2008, 17:40
Откуда: Нижний Новгород
ФИО: Непочатов Алексей Николаевич

Re: Проект MobiCamera

Сообщение EdGull » 23 сен 2008, 11:10

1. не недавно, а давно уже... :D
2. для этого проекта скорости достаточно :P

Добавлено спустя 1 минуту:
здесь-то обработки видео не будет...
хотя если с прицелом на будущее, то надо ставить класическую паралельную...
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Проект MobiCamera

Сообщение =DeaD= » 23 сен 2008, 11:21

2. Вообще я подумал что конкретно для _этого_проекта_ в финальном моём секретном пока понимании вообще можно без памяти, а вот если уж делать с памятью, то хотелось бы нормально, а тут 2.5Мб/с всего скорость будет потенциальная. А какая будет с параллельной памятью? Да и не в ногах счастье, а том, что память можно прозрачно вроде использовать в разработке?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов
