Проект MobiCamera

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: Проект MobiCamera

Сообщение =DeaD= » 28 сен 2008, 13:28

Duhas писал(а):не понял в чем он не прав? меньше напруги на движке - меньше момент.. он же усилие...

А где я сказал, что питание будет меньше? Я сказал что сигнал будет 3.0-3.3В, а питание нормальное будет (4.8-5-6-7.2В). Нафига нам супер-слабые сервы? :)

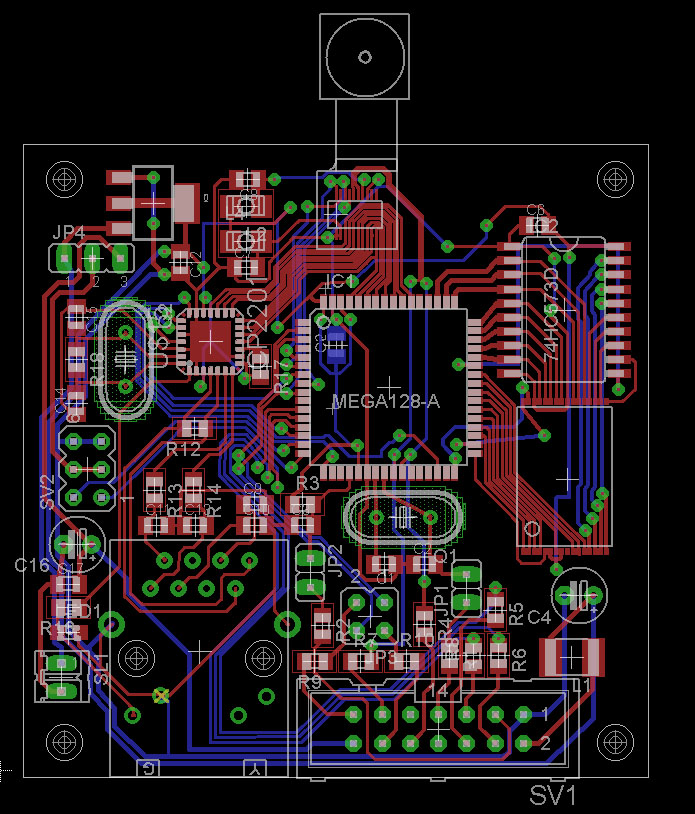

Вот регулятор 3.3В впихнул и джампер - переключать питание 5V или с отдельного разъема на сервы (6-7.2В).
Вложения
MobiCam.zip
(108.39 КиБ) Скачиваний: 10
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект MobiCamera

Сообщение Duhas » 28 сен 2008, 13:34

раз питание будет нормальное тогда в чем проблема взять 2 слабеньких полевичка типа BSS131 и сделать сигнал нормальным?!
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Проект MobiCamera

Сообщение =DeaD= » 28 сен 2008, 14:21

В том, что лень мне этим заниматься :oops: , тем более, если для 99% серв этих 3.0-3.3В будет достаточно :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект MobiCamera

Сообщение Duhas » 28 сен 2008, 14:26

4 детальки .... 2 SOT23 и 2 резюка видимо 0805... и не будет слов что все НАВЕРНО будет работать ...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Проект MobiCamera

Сообщение =DeaD= » 28 сен 2008, 14:34

Duhas писал(а):4 детальки .... 2 SOT23 и 2 резюка видимо 0805... и не будет слов что все НАВЕРНО будет работать ...

И в случае автономного питания + еще один регулятор напряжения и 2 конденсатора. Так то не мало.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект MobiCamera

Сообщение Duhas » 28 сен 2008, 14:37

или джампер.. с 5 на 3.3 ....
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Проект MobiCamera

Сообщение =DeaD= » 28 сен 2008, 14:47

Последнюю мысль не понял? Какой еще джампер?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект MobiCamera

Сообщение Duhas » 28 сен 2008, 14:50

смысл полевика... на затвор подаем сигнал с мк.. исток через резюк на землю.. с резюка будем снимать сигнал... сток же полевика джампером либо на 3.3 либо на 5 которые с ишны идут..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Проект MobiCamera

Сообщение =DeaD= » 28 сен 2008, 15:03

Т.е. в случае автономного использования получаем всё равно 3.3В в сигнале?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект MobiCamera

Сообщение Duhas » 28 сен 2008, 15:12

ну елки если есть питание на сервы то сигнал с него и делать ...

я лично не в курсе какие напряжения там будут доступны ...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Проект MobiCamera

Сообщение =DeaD= » 28 сен 2008, 15:46

Duhas писал(а):ну елки если есть питание на сервы то сигнал с него и делать ...

Там может быть и 6.0В и 7.2В - столько нельзя на сигнал подавать.

Добавлено спустя 1 минуту 7 секунд:
В общем в другой теме Vovan уже проверил на футабе - они от 3.0-3.3В отлично работают, так что не паримся (да и ServoCity.com так же считает что от 3.0В нормально и Futaba и HiTec работают)! :Yahoo!:

Добавлено спустя 6 минут 9 секунд:
Видимо всё, проектирование модуля подошло к концу, требуются внимательные добровольцы для контроля за моими кривыми ручками - проверить всё по даташитам и т.п. - всё ли правильно включено и т.п. Если что - готов выложить схему с EAGLE в формате JPG сюда.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект MobiCamera

Сообщение Duhas » 28 сен 2008, 15:48

по идее сигнал же логика обрабатывает... а для наормальной логики 3 вольта вполне лог 1 .... мое дело преждложить железяку )))
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Проект MobiCamera

Сообщение =DeaD= » 28 сен 2008, 15:50

Так я ж не против, просто везде пишут что 3В достаточно для нормальных серв и опыты Vovan'a это подтверждают, так что какой резон всему этому не верить? :wink:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект MobiCamera

Сообщение Duhas » 28 сен 2008, 15:53

видимо никакого...ждем схемку в жпаге
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Проект MobiCamera

Сообщение =DeaD= » 28 сен 2008, 16:41

А в формате PDF пойдёт? Лень в JPG складывать... :oops:

Добавлено спустя 17 минут 29 секунд:
Сам нашел один косячок - CAM_RESET и CAM_ENABLE забыл подцепить, сейчас выложу новую версию.

Добавлено спустя 4 минуты 40 секунд:
Вот обновленная версия

Добавлено спустя 16 минут 27 секунд:

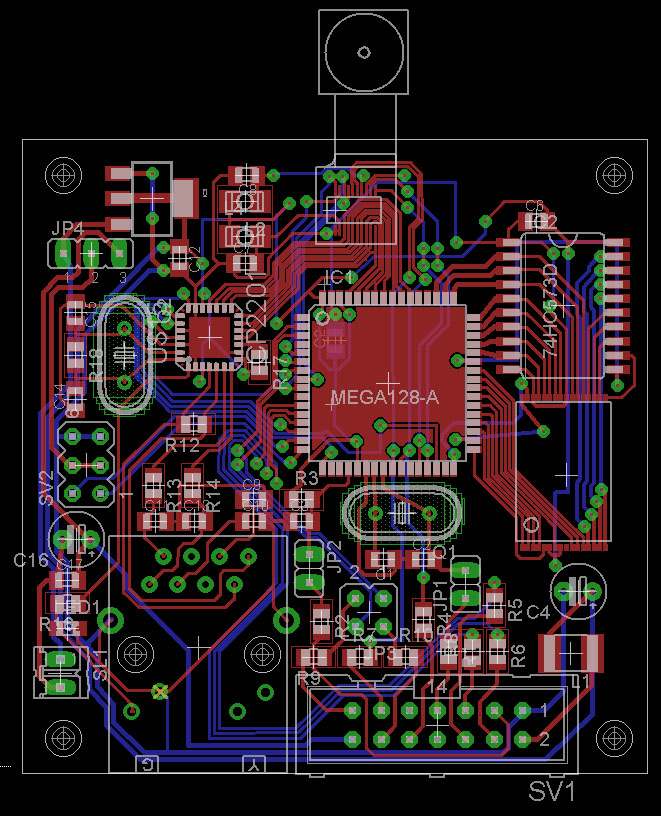

Вот, заполнил землёй под МК еще и сделал платку в PDF-е, для тех у кого EAGLE не установлен.
Вложения
mobicam-board.pdf
(53.49 КиБ) Скачиваний: 31
MobiCam.zip
(108.81 КиБ) Скачиваний: 12
mobicam.pdf
(32.76 КиБ) Скачиваний: 20
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов
