Проект MobiCamera

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: Проект MobiCamera

Сообщение Mazayac » 28 сен 2008, 17:03

=DeaD= писал(а):Так я ж не против, просто везде пишут что 3В достаточно для нормальных серв

"Везде" - это где?
Аватара пользователя
Mazayac

Сообщения: 377
Зарегистрирован: 25 апр 2008, 17:40
Откуда: Нижний Новгород
ФИО: Непочатов Алексей Николаевич

Re: Проект MobiCamera

Сообщение EdGull » 28 сен 2008, 17:05

дороги на питалово серв намного толще нужно сделать
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Проект MobiCamera

Сообщение Duhas » 28 сен 2008, 17:08

по плате претензий собых нет.. НО! имхо необходимо вылизать ее... мне лично не нравятся некоторые дорожки... справа внизу около между кондеров...

вообще требования аля повороты на 90 градусов в топку и тд... мог бы подправить - подправил бы..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Проект MobiCamera

Сообщение =DeaD= » 28 сен 2008, 17:13

Mazayac писал(а):"Везде" - это где?

Ну пока это avr123 и ServoCity.com, ну вот еще Vovan эксперимент провёл сегодня по моей просьбе. Пока 3 за 0 против :)
Хотя на китайской серве у Vovan'а были глюки на 3В, на то она и китайская :)

Добавлено спустя 1 минуту:
EdGull писал(а):дороги на питалово серв намного толще нужно сделать

Намного - это насколько?

Добавлено спустя 55 секунд:
Duhas писал(а):по плате претензий собых нет.. НО! имхо необходимо вылизать ее... мне лично не нравятся некоторые дорожки... справа внизу около между кондеров...

вообще требования аля повороты на 90 градусов в топку и тд... мог бы подправить - подправил бы..

Ээээ, а чем это грозит, кроме отсутствия эстетического удовольствия от созерцания платы? :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект MobiCamera

Сообщение EdGull » 28 сен 2008, 17:23

Намного - это насколько?

на маскимально возможное

Добавлено спустя 44 секунды:
например 30-35 милс
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Проект MobiCamera

Сообщение Duhas » 28 сен 2008, 17:29

грозит - ничем... просто глаза режет как-то )) эстетика она важна )) оочень.. не разовый же продукт..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Проект MobiCamera

Сообщение =DeaD= » 28 сен 2008, 18:15

2EdGull: Дорожки питания серв сделал шире до 0.032 mil

Добавлено спустя 4 минуты 44 секунды:
2Duhas: Вообще не смог понять о каких дорожках ты говоришь - можешь выложить картинку на которой их обвести?

Добавлено спустя 7 минут 26 секунд:

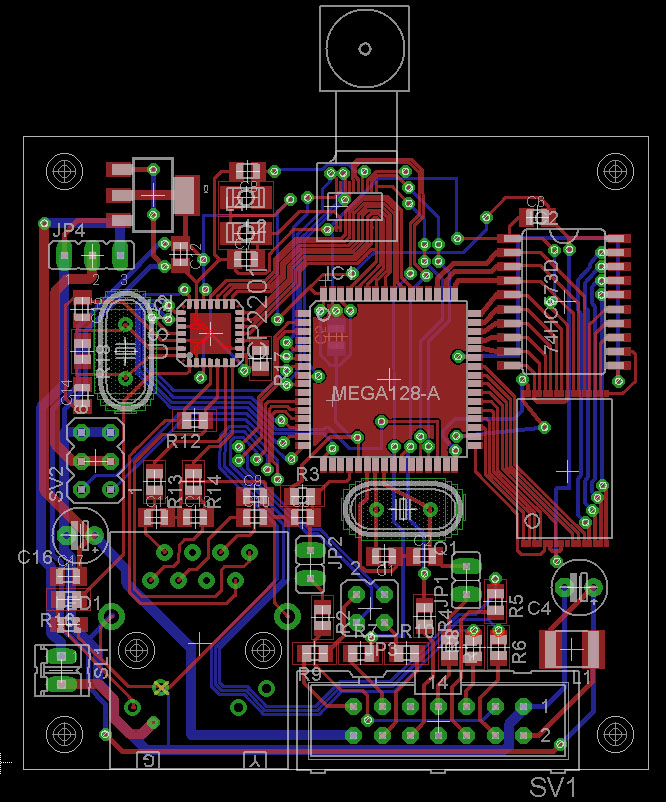

Еще чуть поправил:
Вложения
MobiCam.zip
(109.1 КиБ) Скачиваний: 14
MobiCam.zip
(109.08 КиБ) Скачиваний: 11
mobicam-board.pdf
(54.14 КиБ) Скачиваний: 13
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект MobiCamera

Сообщение EdGull » 28 сен 2008, 18:22

караул!!!!!!!!!!!!!!!! :O: :O: :O:
где разъем по SD-Card??? :shock: :shock: :shock:
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Проект MobiCamera

Сообщение =DeaD= » 28 сен 2008, 18:25

БЛИН! :%)

Добавлено спустя 1 минуту 7 секунд:
Они хоть все одинаковые? :) по габаритам печатных площадок имеется в виду...
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект MobiCamera

Сообщение EdGull » 28 сен 2008, 18:31

Ща ДШ найду...
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Проект MobiCamera

Сообщение =DeaD= » 28 сен 2008, 18:35

Может ну его SD-карточку? :wink: будем её по RoboBus'у подключать? :)

Добавлено спустя 1 минуту 23 секунды:
Да и порты на АТМега128 даже закончились почти...
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект MobiCamera

Сообщение nest » 28 сен 2008, 18:36

а что, ни штекеров ни конденсаторов ни кварцев не бывает в SMD ?

ну ... разводка мне то тож не нравится :)
разводка должна быть как картина, приятна для глаз. а это вот - мазня :)

ну ... имхо, разумеется :)
Аватара пользователя
nest

Сообщения: 977
Зарегистрирован: 21 янв 2005, 12:16
Откуда: Germany
Предупреждения: -4
прог. языки: asm

Re: Проект MobiCamera

Сообщение EdGull » 28 сен 2008, 18:53

у меня целая упаковка SDC-W25x1-09

SDC-W25X1-09.pdf
(247.8 КиБ) Скачиваний: 26


Добавлено спустя 3 минуты 1 секунду:
=DeaD= писал(а):Может ну его SD-карточку? :wink: будем её по RoboBus'у подключать? :)

Добавлено спустя 1 минуту 23 секунды:
Да и порты на АТМега128 даже закончились почти...


нужна всего ОДНА нога!!!

Добавлено спустя 2 минуты 21 секунду:

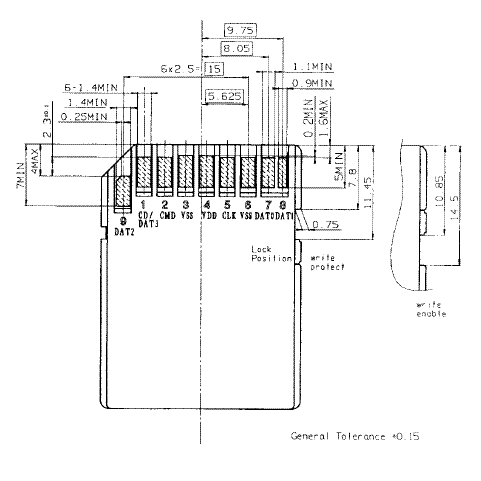

распиновка карточки

Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Проект MobiCamera

Сообщение Duhas » 28 сен 2008, 19:03

ппц довели .. качаю игл...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Проект MobiCamera

Сообщение EdGull » 28 сен 2008, 19:04

Duhas писал(а):ппц довели .. качаю игл...

:Bravo: :Yahoo!: :friends:
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович
