Самодельные пневмораспределители

Описание и обсуждение технологий самостоятельного изготовления компонент.

Re: Самодельные пневмораспределители

Сообщение Llevellyn » 09 янв 2011, 19:04

серебристые штырьки это пробки из алюминия.
если добавить пружинку, то теряется весь смысл магнита.

звуковые катушки где-то в РФ продаются?
Аватара пользователя
Llevellyn

Сообщения: 206
Зарегистрирован: 24 май 2010, 18:27

Re: Самодельные пневмораспределители

Сообщение EIN_ENGEL » 09 янв 2011, 19:11

смысл магнита в том, чтобы на одной катушке сделать 3/3. Иначе будет 3/2.

в РФ есть только катушки для динамиков, соответсвующей формы.
У этих же обмотка вытянутая, чтобы обеспечить больший ход сердечника. Такая кроха, как по ссылке даёт 5 мм хода и почти 100 грамм усилия. Дальше масштабируя катушки можно получить почти любую пропускную способность.
Аватара пользователя
EIN_ENGEL

Сообщения: 495
Зарегистрирован: 06 янв 2006, 03:02
Откуда: Москва
прог. языки: VHDL, C++, Matlab

Re: Самодельные пневмораспределители

Сообщение Llevellyn » 09 янв 2011, 19:15

на одной катушке нельзя сделать 3/3. неодимовые магниты будут намагничивать сердечник солгасно своей полярности, и катушка вне зависимости от полярности поданного напряжения будет действовать на магниты симметрично - либо оба притягивать, либо оба отталкивать.
Аватара пользователя
Llevellyn

Сообщения: 206
Зарегистрирован: 24 май 2010, 18:27

Re: Самодельные пневмораспределители

Сообщение EIN_ENGEL » 09 янв 2011, 19:18

это если их одинаковыми полюсами друг к другу. Если разными полюсами, то получится.

Есть ещё один вариант конструкции, как в дешёвых р/у машинках. Принцип как у бесколлекторного двигателя. В центре магнит со стальным сердечником, перед ним блок с двумя магнитиками, установленными разными полюсами к сердечнику. Сердечник притягивает то один, то другой в зависимости от полярности.
Аватара пользователя
EIN_ENGEL

Сообщения: 495
Зарегистрирован: 06 янв 2006, 03:02
Откуда: Москва
прог. языки: VHDL, C++, Matlab

Re: Самодельные пневмораспределители

Сообщение Llevellyn » 09 янв 2011, 19:50

это если их одинаковыми полюсами друг к другу. Если разными полюсами, то получится.
одинаковыми полюсами магниты отталкиваются

Есть ещё один вариант конструкции, как в дешёвых р/у машинках. Принцип как у бесколлекторного двигателя. В центре магнит со стальным сердечником, перед ним блок с двумя магнитиками, установленными разными полюсами к сердечнику. Сердечник притягивает то один, то другой в зависимости от полярности.
не вижу способа превратить это в пневмоклапан
Аватара пользователя
Llevellyn

Сообщения: 206
Зарегистрирован: 24 май 2010, 18:27

Re: Самодельные пневмораспределители

Сообщение EIN_ENGEL » 09 янв 2011, 23:31

у электромагнита точно также 2 разных полюса, одним он будет притягивать магнит, другим отталкивать. Если бы обоими одновременно притягивал, или отталкивал, то бесколлекторный двигатель не работал.
Аватара пользователя
EIN_ENGEL

Сообщения: 495
Зарегистрирован: 06 янв 2006, 03:02
Откуда: Москва
прог. языки: VHDL, C++, Matlab

Re: Самодельные пневмораспределители

Сообщение Llevellyn » 10 янв 2011, 02:53

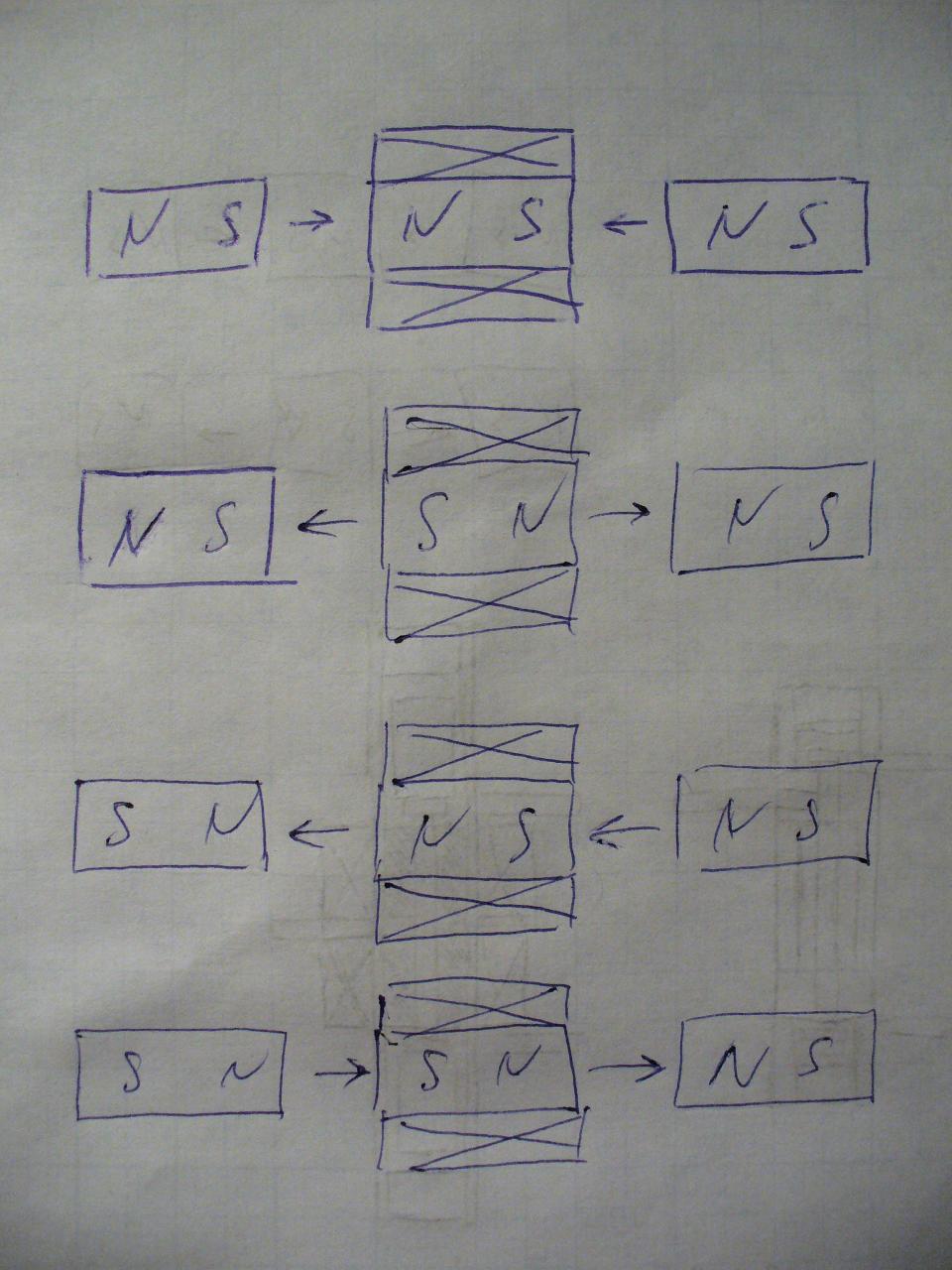

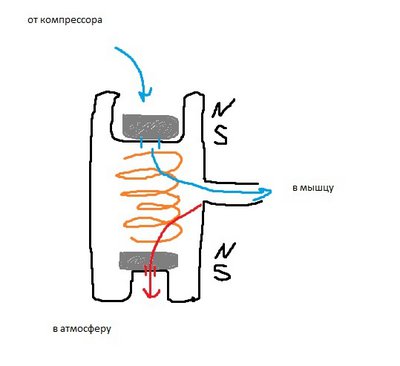

EIN_ENGEL, смотрите о чем я говорю:

в первом случае катушка не включена или включена согласно полюсам намагниченности магнитов -оба магнита притягиваются. Во втором случае катушка включена противоположно полюсам намагниченности магнитов -оба магнита отталкиваются.
В третьем случае при не включенной катушке один из магнитов намагничивает ее согласно своим полюсам, соответственно второй магнит отталкивается. В четвертом случае -наоборот. Т.е. мы в любом случае имеем только 2 положения, а не 3
Аватара пользователя
Llevellyn

Сообщения: 206
Зарегистрирован: 24 май 2010, 18:27

Re: Самодельные пневмораспределители

Сообщение EIN_ENGEL » 10 янв 2011, 03:11

не, всё правильно. Используется схема на двух верхних рисунках.


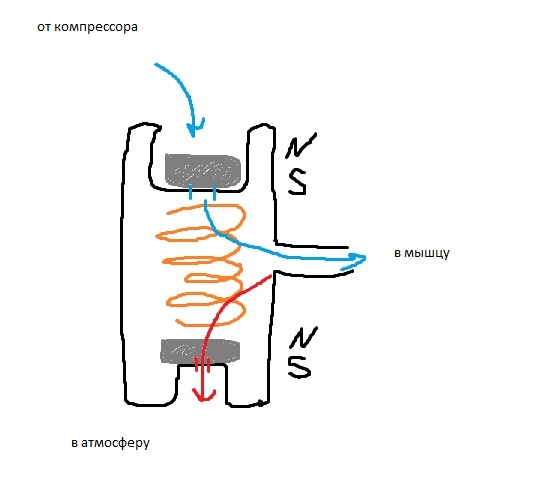

Я писал, что магниты работают против потока, то есть прижимаются давлением.
В том чертеже из Солидворкса просто был не дорисован низ клапана.
Синяя пластинка у катушки на чертеже - прослойка из силикона, чтобы нижний магнит не стучал в сердечник и не крошился.
Аватара пользователя
EIN_ENGEL

Сообщения: 495
Зарегистрирован: 06 янв 2006, 03:02
Откуда: Москва
прог. языки: VHDL, C++, Matlab

Re: Самодельные пневмораспределители

Сообщение Llevellyn » 10 янв 2011, 17:14

так если давление в мышце и в ресивере, или в мышце и на выхлопе сравняется, то магнит оттолкнется. В общем тут наверно эксперименты нужны.
Аватара пользователя
Llevellyn

Сообщения: 206
Зарегистрирован: 24 май 2010, 18:27

Re: Самодельные пневмораспределители

Сообщение EIN_ENGEL » 10 янв 2011, 17:23

могут потребоваться пружинки, но совсем слабые. Как раз на случай выравнивания давлений, для того, чтобы магнит не болтался. Причём пружинкой может быть не спиральная, а упругая пластинка, как контакты у реле.

Нужны. Нужен эксперимент, или теоретический расчёт усилия притягивания и отталкивания магнитов от сердечника. Хорошо бы зависимость усилия от напряжённости поля катушки и магнитов. Тогда можно сделать линейку клапанов с разной пропускной способностью.
Аватара пользователя
EIN_ENGEL

Сообщения: 495
Зарегистрирован: 06 янв 2006, 03:02
Откуда: Москва
прог. языки: VHDL, C++, Matlab

Re: Самодельные пневмораспределители

Сообщение Llevellyn » 12 янв 2011, 20:55

интересно, годится ли оргстекло для изготовления из него корпуса пневмоклапана? А то стоит оно значительно дешевле, ну и плюс в том что можно смотреть что происходит внутри :)
Аватара пользователя
Llevellyn

Сообщения: 206
Зарегистрирован: 24 май 2010, 18:27

Re: Самодельные пневмораспределители

Сообщение EIN_ENGEL » 13 янв 2011, 02:15

годится, если взять толстый кусок. Я думаю до 10 атмосфер оно выдержит. Где-нибудь бы раздобыть обрезок толщиной 15-20 мм.

Выдрал катушку из реле, попробую тоже поэкспериментировать.
Аватара пользователя
EIN_ENGEL

Сообщения: 495
Зарегистрирован: 06 янв 2006, 03:02
Откуда: Москва
прог. языки: VHDL, C++, Matlab

Re: Самодельные пневмораспределители

Сообщение Llevellyn » 13 янв 2011, 02:41

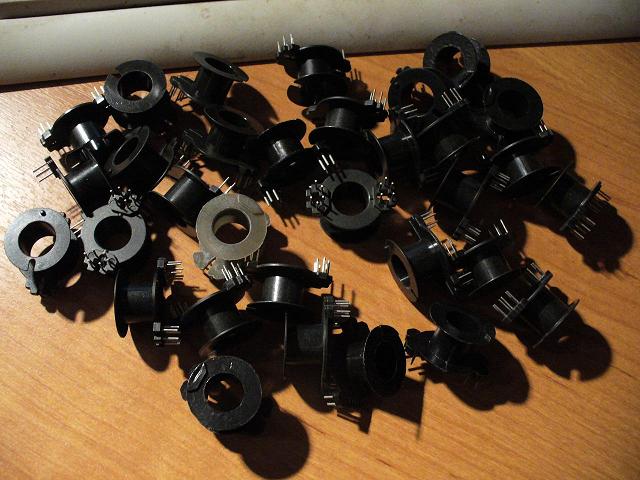

EIN_ENGEL,у меня есть куски и 30 и 40мм толщиной. Насчет катушки от реле - думаю нужно все-таки руками (или дрелью) мотать на вот таких каркасах:
Вложения
Аватара пользователя
Llevellyn

Сообщения: 206
Зарегистрирован: 24 май 2010, 18:27

Re: Самодельные пневмораспределители

Сообщение Alex080969 » 13 янв 2011, 08:07

Клапан - это хорошо.
Только ведь ещё и датчики давления нужны, а они ой как неприятно стоят.
Первая заповедь радиотехника - почисти контакты!
Аватара пользователя
Alex080969

Сообщения: 763
Зарегистрирован: 10 ноя 2009, 13:13
Откуда: Красноярск
прог. языки: С++, Delphi, PHP, SQL, 1C
ФИО: Александр

Re: Самодельные пневмораспределители

Сообщение EIN_ENGEL » 13 янв 2011, 11:12

Llevellyn, лень самому мотать. Особенно тонким проводом, слишком уж утомительное занятие.
А в идеале нужно заказывать намотку, чтобы была максимальная плотность витков. Для этих целей нашёл завод в Москве, который может намотать любое количество, начиная от 1 штуки. Лучше делать с временным каркасом, сразу пропитывать компаундом и снимать каркас, чтобы меньше места занимала.
Либо сделать мотальную машинку. Я начал её разработку: серва постоянного вращения для намотки и шаговый двигатель с винтовой передачей для направления проволоки. Но у меня это дело зависло, времени нет.
Расковыривал промышленный микроклапан, как на ранее выложенной фотке, у него катушка проводом около 0.01 виток к витку. Диаметр 8 мм, внутренний - 3. Высота 12 мм. Пропитано лаком и выглядит как литой циллиндр.

Можно попробовать выфрезеровать из оргстекла, но нужны будут тонкие фрезки. У меня сейчас самая тонкая - 1.5 мм.
То, что выкладывал можно сделать тремя свёрлами: 8, 2 и 0.7 мм.
Я больше склоняюсь к литью из АБС. Заказать мастер-модель на 3Д принтере и потом отливать в силикон. Можно будет сразу наляпать десяток разных, да и мелкосерийное производство организовать.

Если сделаешь модель, могу вырезать, у меня есть настольный фрезер с чпу. Похожу по рынкам, может получится найти обрезки оргстекла, сейчас у меня самое толстое - 6 мм. В крайнем случае можно проклеить и стянуть болтами несколько слоёв.


Alex080969, на нужное нам давление (5-10 атм) дороговаты: около 25-30 долларов в розницу.
на давление порядка 3 атм - от 7-10 долларов.
http://search.digikey.com/scripts/DkSea ... 400AC6U-ND

я вот думаю, может как-нибудь через редуктор давления его подключить?
Аватара пользователя
EIN_ENGEL

Сообщения: 495
Зарегистрирован: 06 янв 2006, 03:02
Откуда: Москва
прог. языки: VHDL, C++, Matlab
