Ультразвук

Программирование микроконтроллеров AVR, PIC, ARM.
Разработка и изготовление печатных плат для модулей.

Re: Ультразвук

Сообщение Ito » 13 янв 2010, 18:29

В том то и дело, что нет - на одной ноге теже 5В а, на другой что-то очень похожее на ноль.
В схеме макссонара из даташита дуделка просто подключена между двумя ногами мк и у них же это как-то работает.
И опять же я не вижу серьёзных искажений фронта и среза, которые обязательно были бы если б мк был перегружен по току.
Ito

Сообщения: 157
Зарегистрирован: 26 июн 2009, 14:15
Откуда: Минск
прог. языки: C++, Assembler

Re: Ультразвук

Сообщение contr » 13 янв 2010, 18:46

В том то и дело, что нет - на одной ноге теже 5В а, на другой что-то очень похожее на ноль.

Получается что одна нога не работает или уже отгорела.
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Ультразвук

Сообщение Ito » 13 янв 2010, 19:30

Тогда почему без когда выпаиваю дуделку на ней меандр?
Ito

Сообщения: 157
Зарегистрирован: 26 июн 2009, 14:15
Откуда: Минск
прог. языки: C++, Assembler

Re: Ультразвук

Сообщение contr » 13 янв 2010, 19:51

там тотемный выход (два полевика) вероятно один отгорел. Попробуйте резистор 1к вместо излучателя.
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Ультразвук

Сообщение Ito » 13 янв 2010, 20:33

Подключил 1к, размах 10В

Добавлено спустя 1 минуту 23 секунды:
.

Добавлено спустя 1 минуту 8 секунд:
.

Добавлено спустя 2 минуты 14 секунд:
.

Добавлено спустя 1 минуту 31 секунду:
.

Добавлено спустя 1 минуту 4 секунды:
.

Добавлено спустя 57 секунд:
.
Вложения

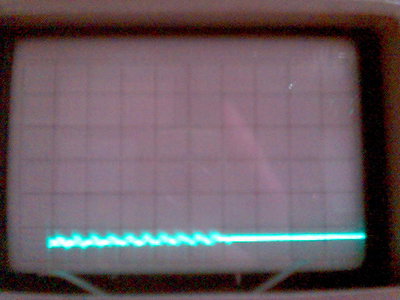

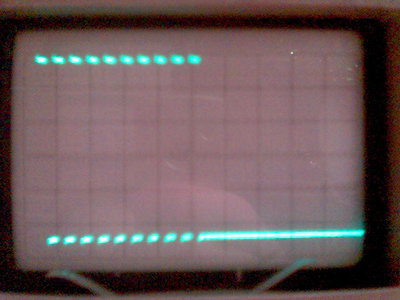

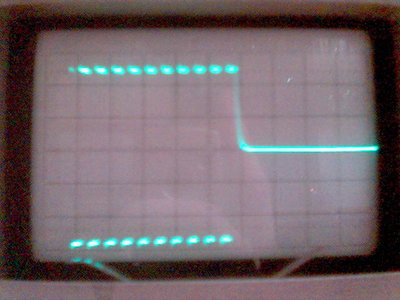

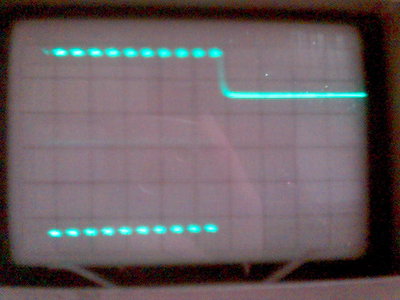

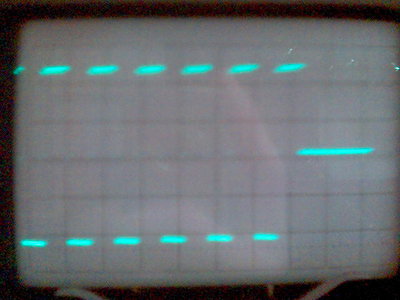

между двух ног нагружены на 1к
между двух ног нагружены на дуделку
между двух ног не нагружены размах 10В
нога2 относительно земли нагружена на дуделку
нога2 относительно земли не нагружена
нога1 относительно земли нагружена на дуделку
нога1 относительно земли не нагружена
Ito

Сообщения: 157
Зарегистрирован: 26 июн 2009, 14:15
Откуда: Минск
прог. языки: C++, Assembler

Re: Ультразвук

Сообщение Drunya » 14 янв 2010, 00:56

Michael_K писал(а):Емкость пьезоизлучателя измеряется нанофарадами
Откуда такая информация? Нас в институте учили, что пикофарады.
Глюк по-немецки означает "счастье"...
Аватара пользователя
Drunya

Сообщения: 196
Зарегистрирован: 05 июн 2007, 12:20
Откуда: Киев
прог. языки: C/C++, ASSEMBLER

Re: Ультразвук

Сообщение Michael_K » 14 янв 2010, 01:08

Откуда такая информация?

Конечно из даташитов, а вы думали откуда? :shock:

учили, что пикофарады.

Можно и в пикофарадах померить только будет больше тысячи :wink:
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Ультразвук

Сообщение Ito » 14 янв 2010, 01:18

Из даташита у этой дуделки ёмкость 2400pF.
Ito

Сообщения: 157
Зарегистрирован: 26 июн 2009, 14:15
Откуда: Минск
прог. языки: C++, Assembler

Re: Ультразвук

Сообщение Drunya » 14 янв 2010, 01:46

Извиняюсь, думал поумничать :) Это на частотах керамики в мегагерцы у нее емкость в пф.
Глюк по-немецки означает "счастье"...
Аватара пользователя
Drunya

Сообщения: 196
Зарегистрирован: 05 июн 2007, 12:20
Откуда: Киев
прог. языки: C/C++, ASSEMBLER

Re: Ультразвук

Сообщение Michael_K » 14 янв 2010, 01:58

Там кристаллы другие - их специально делают на высокие частоты для всяких суровых дефектоскопов
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Ультразвук

Сообщение boez » 14 янв 2010, 11:38

Мда, впечатление что при впаивании дуделки этот вывод замыкается на землю... Хоть бери и звони пробником :)
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Ультразвук

Сообщение Ito » 14 янв 2010, 14:24

Версия с отгоревшей ногой не подтвердилась, заменил контроллер - картина таже.
Покспериментировав заметил, что от поверхностий под углом почти нет отражений. Если светить на стену перпендикулярно то всё нормально, а если под углом то какой-то бред. Так у всех или только у меня? Как в таких условиях порог обнаружения задать?
Ниже фотки того что вижу, в пачке 30 импульсов.
Вложения

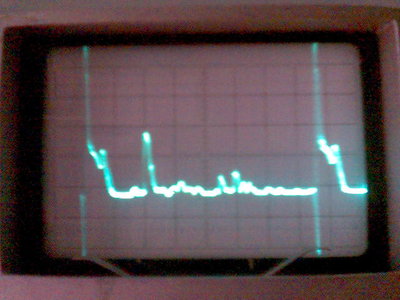

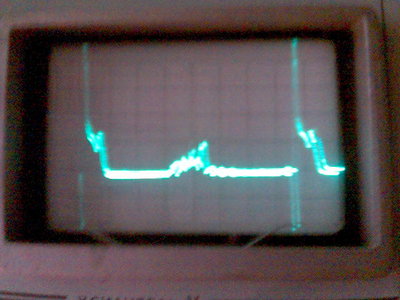

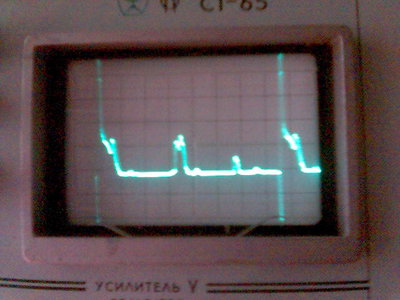

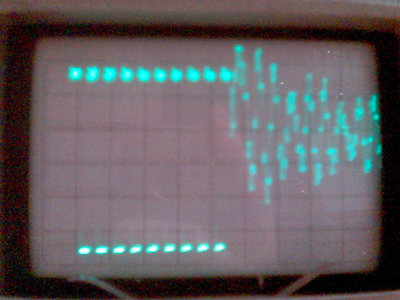

посередине между двумя прошлыми положениями
направил в потолок
напрвил в стену перпендикулярно, где-то 3м
Ito

Сообщения: 157
Зарегистрирован: 26 июн 2009, 14:15
Откуда: Минск
прог. языки: C++, Assembler

Re: Ультразвук

Сообщение Ito » 14 янв 2010, 19:56

Размах 10В я получил, была очень глупая ошибка в прошивке.
Но картина обнаружения осталась тойже. Возможно ли сонаром обнаружить поверхность находящуюся под углом?
Ito

Сообщения: 157
Зарегистрирован: 26 июн 2009, 14:15
Откуда: Минск
прог. языки: C++, Assembler

Re: Ультразвук

Сообщение Michael_K » 14 янв 2010, 20:42

Возможно ли сонаром обнаружить поверхность находящуюся под углом?

Теоретически, на 40 килогерцах длина волны чуть меньше сантиметра.
Соответственно, если "шершавость" препятствия меньше сантиметра, а препятствие твердое,
то такое препятствие для ультразвука является практически зеркалом (угол падения волны равен углу отражения).
С этим ничего не поделать.

Что можно сделать... вытягивать чувствительность приемника, уменьшать угол "засветки"
и ловить самый первый (а не самый сильный) цуг. Можно увеличивать частоту
(хотя я не думаю, что ваша "дуделка" позволит ее сильно задрать).
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Ультразвук

Сообщение Ito » 25 янв 2010, 19:10

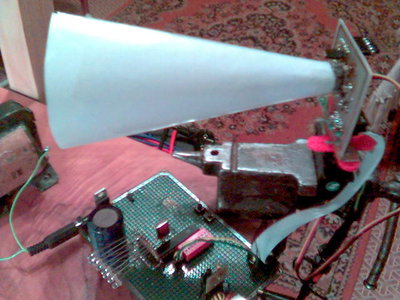

Продолжил эсперименты и вроде выжал максимум из дуделки MaxBotix. Вокруг дуделки свернул рупор из бумаги. Это нехитрое улучшение даёт к-т усиления примерно равный трём(может можно и больше, рупор подбирал экспериментальным методом) и позволяет избавится от шума переотражений.
Растояние меряет от 30см(меньше не получается из-за звона). Перпендикулярные стены видит замечательно, углы терпимо. Мою тушку в обёртке из одежды уверенно обнаруживает на растоянии 3х метров(дальше попробовать не позволяет квартира).
Вобщем задачу минимум выполняет(обнаружить припятствие и достаточно большие дырки в нём что бы проехать), а вот об составлении детальной карты радиусом 5 метров придётся забыть :(
Обнаружил ещё одну гадость, серва очень гадит по питанию. Вроде и фильтр CLCLC соорудил, а на выходе усилителя всё равно импульсы есть. Что б достаточно низко опустить порог пришлось растянуть обнаружение во времени.
Вложения
Ito

Сообщения: 157
Зарегистрирован: 26 июн 2009, 14:15
Откуда: Минск
прог. языки: C++, Assembler
