Проблема с усилителем (спалил)

Все здесь

Re: Проблема с усилителем (была)

Сообщение Master » 22 июн 2009, 00:00

Ну у меня к примеру преобразователь выдает +-41, а после подключения усилителя оно падает до 31 В.
И у меня снова вопрос назрел, получается для басов усилок у меня уже есть, теперь нада сделать усилок для средних частот, а потом для высокочастотных динамиков тоже отдельный усилок паять?
И еще смотрел ИТУН MF-1 чета меня терзают смутные сомнения что производитель рекомендует схему в ДШ на TDA7294 хуже чем ее могуть придумать единичные пользователи. Там же в ДШ есть две схемы, Typical Application and Test Circuit и High Efficiency Application Circuit

Добавлено спустя 16 минут 38 секунд:
Нашел седня динамик типа 75ГДН, только на 200Вт, вообще ценообразование достаточно интересное
75ГДН 75Вт 250грн*4 ~1000р
Тот же производитель, но уже на 150Вт диаметр тот же 300грн
Тот же производитель, но + еще 50 Вт диаметр значительно больший 350грн.
Думаю теперь брать не брать. Сразу не догадлся нада паспорт было попросить чтобы саб прикинуть.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Проблема с усилителем (была)

Сообщение Duhas » 22 июн 2009, 00:02

производитель рекомендует 100% рабочую схему оправдывающую заявленные параметры.. сам звук их не сильно волнует... мне звук МФ-ки вполне по вкусу... тем более на штатную схему там только детальки перекинуть...

единичные пользователи уже пережевали эту ИМС вдоль и поперек... и им стоит верить, имхо...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Проблема с усилителем (была)

Сообщение Master » 22 июн 2009, 00:04

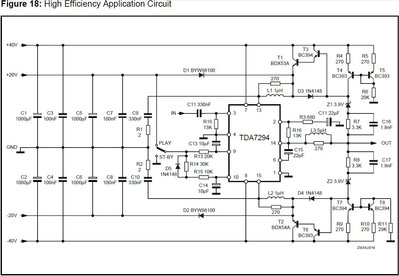

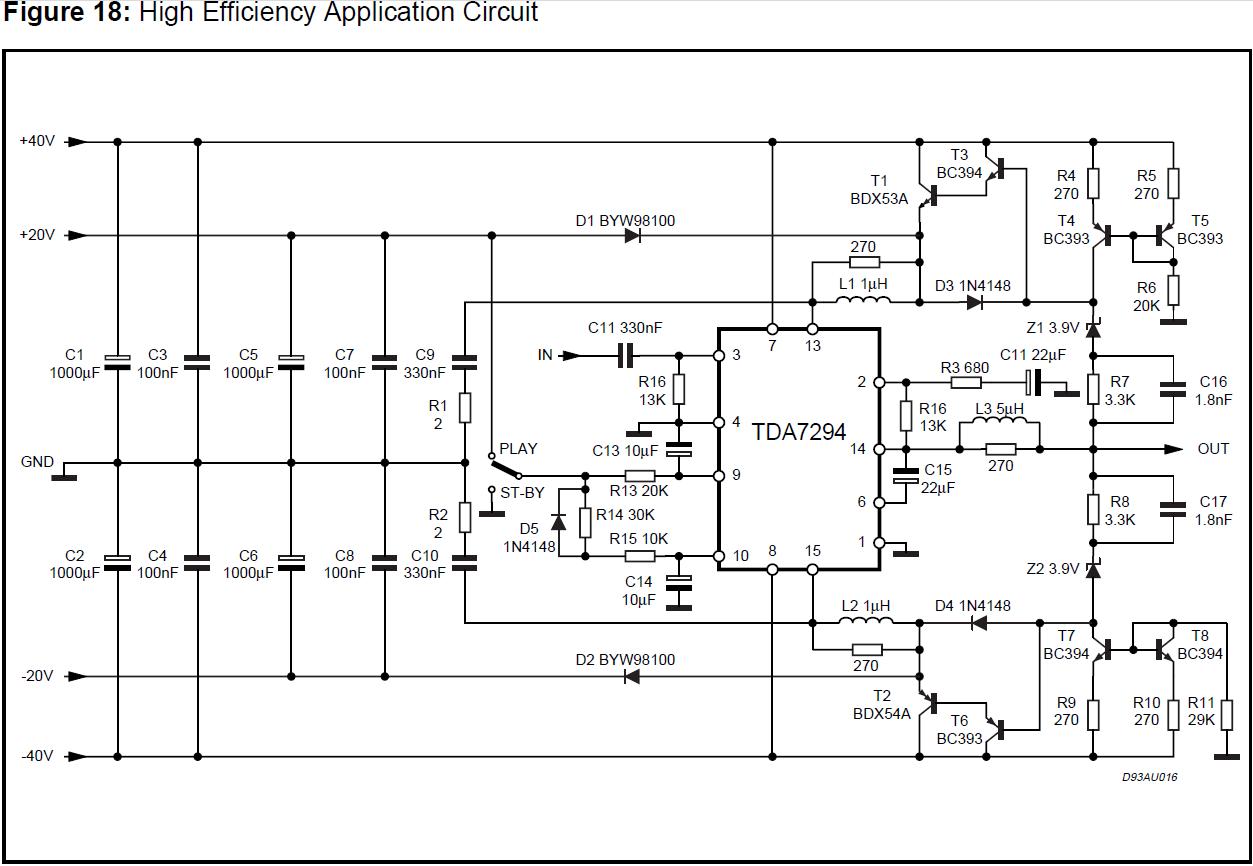

Схема.

Добавлено спустя 2 минуты 18 секунд:
Ну в принципе уболтал схемотехника там попроще, да и деталей поменьше, хотя я не до конца согласен, смысл им делать схему которая не раскроет весь музыкальный потенциал их продукта.
Вложения
.JPG
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Проблема с усилителем (была)

Сообщение Duhas » 22 июн 2009, 00:06

тут хитрожопость с питанием усилителя мощности... по идее просто подымают КПД...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Проблема с усилителем (была)

Сообщение SERGEY_M » 22 июн 2009, 10:18

оч. прикольно, flyroman изменил свой пост и теперь ерунда выходит
было
кстати по даташиту максимальное напряжение питания +-27В!

стало
кстати по даташиту максимальное напряжение питания +-40В!

и теперь пост после этого сообщения ни к селу ни к городу...
что с успехом Mazayac продемонстрировал...
А если глянуть чуть ниже?
На скриншоте - реальные пределы питающего напряжения, а не критические Absolute maximum ratings (значения, указанные в этом разделе - не рабочие режимы микросхемы, а условные границы, в пределах которых чип еще не умирает).
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Проблема с усилителем (была)

Сообщение Duhas » 22 июн 2009, 16:35

Master писал(а):Нашел седня динамик типа 75ГДН, только на 200Вт, вообще ценообразование достаточно интересное
75ГДН 75Вт 250грн*4 ~1000р
Тот же производитель, но уже на 150Вт диаметр тот же 300грн
Тот же производитель, но + еще 50 Вт диаметр значительно больший 350грн.
Думаю теперь брать не брать. Сразу не догадлся нада паспорт было попросить чтобы саб прикинуть.


странная 75-ка... которая 150 и 200Вт )) на то она и 75-ка.. чтоб иметь мощу порядка 75Вт.. зачастую на 75-ке можно сделать очень неплохой саб...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Проблема с усилителем (была)

Сообщение Master » 22 июн 2009, 16:41

150 и 200 ватт марка другая, просто того же производителя

Добавлено спустя 43 секунды:
Так это, для высокочастотников тоже нада отдельный усилок делать?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Проблема с усилителем (была)

Сообщение Duhas » 22 июн 2009, 16:53

нууу кааак сказать... если хочешь сделать интересный звук то неплохо бы все качать не от головы а от своих усей... все зависит от бюджета... и желания тратить время ну и бюджет )
по хорошему я бы разбил всю авто аудиосистему на 4 полосы даже... вч, сч, мидбас, бас.. бас - понятное дело - саб....(О_о саб = не бас ))) )
мидбасы... в машине звучат очень даже интересно зачастую... и не каждая более или менее простаясистема похвастается их наличием.. в качестве мидбаса можно поставить что нить 8-ми дюймовое например.... ну и вч-са также повесить на свой усь.. и подбирать на слух...

если замарачиваться не сильно то и хочется, то проще забыть о нормальных мидах, поставить какую нить компонентку на сч-вч и саб... вч-сч мона качать и от головы...

блин мне кажется несколько сумбурно вышло
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Проблема с усилителем (была)

Сообщение SERGEY_M » 22 июн 2009, 17:08

и каждому усилку свой фильтр...
а т.к. стерео, то по 2 фильтра на полосу
а потом еще звукоизоляцию в машине делать
а машинка, на сколько я помню, Опель кадет?
там звукоизоляцией и не пахнет...
и кучу отдельных динамиков нужно разместить
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Проблема с усилителем (была)

Сообщение Duhas » 22 июн 2009, 17:09

дада.. это и есть - если есть желание и деньги на все эти заморочки...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Проблема с усилителем (была)

Сообщение SERGEY_M » 22 июн 2009, 17:23

хотел себе тоже музыку сделать в машине....
прикинул по времени и геморою
плюнул и купил готовый саб с усилком
на звукоизоляцию дверей пока забил, а в салоне какая никакая есть
почти доволен :)

Добавлено спустя 1 минуту 43 секунды:
за саб (300мм) отдал 110 уе, с проводами
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Проблема с усилителем (была)

Сообщение Duhas » 22 июн 2009, 18:43

не хачу разочаровывать, но, имхо, любой саб до тех же 200 баксов по звуку точно проиграет той же 75-ке... по давлению может и нет...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Проблема с усилителем (была)

Сообщение SERGEY_M » 22 июн 2009, 21:38

а никто и не ожидал каких-то выдающихся результатов
просто овалы сзади не давали столько низов
а передние вообще порвало :(
вот и поставил саб, теперь он основные низы дает, а остальные подпевают...
ну нет у меня пока желания всю машину перепахивать с обесшумкойи и денег жалко на норм. динамики в двери
да и вообще, я не меломан :roll:
а когда Рамштайн орет, вроде как и нормально :crazy:
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Проблема с усилителем (была)

Сообщение flyroman » 22 июн 2009, 22:40

чтота я не очень врубаю, откуда у 75ГДН может быть 200 ватт...хы.... всегда было 75ГДН- 75 ватт......5ГДН - 5 ватт.....и т.д.....

или производитель нагоняет?
можете мне показать документацию где у 75ГДН 200Ватт...хоть поверю..
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Проблема с усилителем (была)

Сообщение Master » 22 июн 2009, 23:15

Я же уже написал
150 и 200 ватт марка другая, просто того же производителя


Добавлено спустя 3 минуты 24 секунды:
Мне тут динамики подогнали 35 Ватт Sony квадратные, седня орал ими на всю квартиру. :)
Сторона квадрата 4.5 дюйма.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С
