Проблема с усилителем (спалил)

Все здесь

Re: Проблема с усилителем

Сообщение SERGEY_M » 19 июн 2009, 17:29

так емкость есть на входе усилка :)

Добавлено спустя 1 минуту 30 секунд:
тебе только делитель нужен и резистор который на землю цепляется, сделать переменным
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Проблема с усилителем

Сообщение flyroman » 19 июн 2009, 19:35

Master писал(а):Ну я допустим на аврке генератор соберу, а вот на транизсторах и кондерах нету.

Добавлено спустя 2 минуты 39 секунд:
И это если на аврке собрать генератор там же на выходе 5В будет, тогда точно громко будет.

наоборот генератор слабенький должен быть...тем более для проверки усилков

Добавлено спустя 4 минуты 20 секунд:
Да блин делай на чем хочешь...! Мне ваще без разницы...
Я только предложил....чеж АВРку тратить если можно транзисторами обойтись....
2 транзистора- 2 рубля
2 кондера -2 рубля
4 резистора 4 рубля...

ИТОГО: 8 рублей, можно даже навесным методом в коробочку, ЗАОДНО и получаем всегда рабочий девайс для проверки...

А АВР - НЕ ЛОГИЧНО использовать для простого генератора, пусть он выполняет функции посложнее....

Добавлено спустя 42 минуты 20 секунд:
Вот схемы транзисторных генераторов:



Добавлено спустя 1 минуту 20 секунд:
транзисторы можно поставить кт315 и кт361
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Проблема с усилителем

Сообщение SERGEY_M » 19 июн 2009, 20:20

А че АВРку тратить, проверил усилок и в ход пустил по назначению
а транзисторы, кондеры искать одинаковых номиналов, а если частоту изменить?
АВРку перешил и готово, а в ген. на транзисторах резисторы и емкости перепаивать нуна...
впрочем, хозяин - барин, как удобнее так пусть и делает :)

так шо там с усилком?
интересно же :wink:

Добавлено спустя 5 минут 50 секунд:
наоборот генератор слабенький должен быть

это как... :shock:
схема 446-01.jpg вообще около 9ти Вольт даст
ничесе слабенький :o
делитель в любом случае нужен
входное сопротивление усилка 23,5 кОм, помоему это не нагрузка для предложеных генераторов...
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Проблема с усилителем

Сообщение Master » 19 июн 2009, 22:35

Пока ниче, тока домой пришел. Сижу паяльник грею :)
А если катушка L1 вдруг закоротится (ну есть у меня такое предположение, там провод потрескался когда я ее мотал), можно ее ваще убрать и может ли она глушить сигнал, если она вдруг не катушка, а тупо шунт?
Нашел седня динамик посолидней 5 Ом 90мм (по сопротивлению такой же как предыдущие 4-х омные :D , на поверку они 5-и омные).
Щас сяду с ручкой и карандашем проверю плату, все элементы, пропаяю все заново, экранированный провод поставлю.

За схемы генераторов пасиба, пока не решил на чем буду делать, но походу для саба он будет нужен там при регулировке нужно подавать на вход сигнал и сотреть осциллографом что на выходе чтобы остались тока низы. Но про это я попоже поспрашиваю.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Проблема с усилителем

Сообщение SERGEY_M » 19 июн 2009, 22:51

катушка сигнал глушить не будет, а вот для чего она, не скажу, не помню :oops:
если ее убирать, то и резистор параллельно с ней тоже, а то делитель с динамиком получится :)
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Проблема с усилителем

Сообщение Master » 19 июн 2009, 23:47

Ааааааааааааааааа, вот я дурак, я вчера заместо того чтобы на морде компа сунуть в разъем наушников, сунул в микрофон, а он у меня не к чему не подключен, ну тупо провода от него тупо в воздухе висят и сигнал наводился от соседнего разъема или еще как.
Вопщем сунул щас куда нада орет по страшному, в плеере уровень громкости наполовину, а общий регулятор в настройках звука почти в самом низу.
Урааааааааааа, всем огромное спасибо кто откликнулся.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Проблема с усилителем (была)

Сообщение flyroman » 20 июн 2009, 01:48

SERGEY_M, не даст он 9.... 0,3-1 не боше...
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Проблема с усилителем (была)

Сообщение Master » 21 июн 2009, 00:55

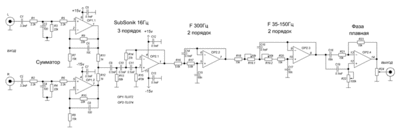

Я тут начал фильтр НЧ паять, не могу найти конденсаторы на C1 C2 3,3мФ (сразу после входа) и C17 50нФ (F35-150), на какие их можно заменть и можно ли вообще?
Вложения
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Проблема с усилителем (была)

Сообщение avr123.nm.ru » 21 июн 2009, 01:04

3.3 на бОльшие вплоть до 47 мкФ пожалуй.

Конденсаторы можно комбинировать послед. параллельно и получать какие нужно. Резисторы тоже. :)
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Проблема с усилителем (была)

Сообщение Master » 21 июн 2009, 01:19

Ага, если можно больше это хорошо, а то городить огород из параллельно-последовательно включенных кондеров как то не очень хочица.
И еще не указан номинал резистора R24, который за громкость отвечает. 20К подойдет?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Проблема с усилителем

Сообщение flyroman » 21 июн 2009, 03:37

SERGEY_M писал(а):А че АВРку тратить, проверил усилок и в ход пустил по назначению
а транзисторы, кондеры искать одинаковых номиналов, а если частоту изменить?


а транзисторы и кондеры достаните, тем более магазины работают и телевизоры еще не все перевелись старые....

А ПРО ЧАСТОТУ Я УЖЕ ГОВОРИЛ.... если нужен нормальный генератор, то делайте нормальный генератор на АВР....НОРМАЛЬНЫЙ...НАВСЕГДА.....с регулировкой.... :beer:

Добавлено спустя 2 минуты 38 секунд:
Re: Проблема с усилителем (была)
и еще зачем прям все одинакового номинала? хотя и можно было по паре найти разок....по первой схеме вообще не нужна пара.... :crazy:

Добавлено спустя 3 минуты 22 секунды:
Re: Проблема с усилителем (была)
А насчет фильтра это нехорошая схема...ну очень нехорошая

Добавлено спустя 3 минуты 58 секунд:
Re: Проблема с усилителем (была)
стока ненужных операционников...они тебе не тока срежут верхи и средняки...они тебе еще и низы разрыхлят...короче останешся ни с чем....эт ты для буфера такой фильтр собрался? А ну брось!!!

Добавлено спустя 42 минуты 26 секунд:
Re: Проблема с усилителем (была)
вот тебе пассив фильтр....лучше..твоих усилков

Добавлено спустя 1 минуту 42 секунды:
Re: Проблема с усилителем (была)
http://www.t-linespeakers.org/tech/filt ... eHLxo.html
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Проблема с усилителем (была)

Сообщение avr123.nm.ru » 21 июн 2009, 09:46

Master писал(а):20К подойдет?

Да.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Проблема с усилителем

Сообщение Duhas » 21 июн 2009, 10:27

avr123.nm.ru писал(а):3.3 на бОльшие вплоть до 47 мкФ пожалуй.

туда можно емкости примерно от 1мкФ... чем ниже тем больше будет спад по НЧ...
электролиты туда не нужно, либо взять 2 электролите включить последовательно например "+"-сами.. зашунтировать их пленкой .. какая будет по емкости...
АВР, в звуке есть свои тонкости...
flyroman писал(а):стока ненужных операционников...они тебе не тока срежут верхи и средняки...они тебе еще и низы разрыхлят...короче останешся ни с чем....эт ты для буфера такой фильтр собрался? А ну брось!!!
вот тебе пассив фильтр....лучше..твоих усилков

ниправда что они что-то испортят.. если оперы будут сильно говеные - да .. испортят... принципе можно убрать 300Гц фильтр.. хотя с ним спад будет круче.. но в авто не думаю что это будет сильно нужно... сабсоник.. в принципе если динамик будем не намного слабее усилителя тоже можно убрать... вообще если нужно просто сумматор и ФНЧ и фазовращатель я бы предпочел обратиться к классике... http://www.bluesmobil.com/shikhman/arts ... m#subfil03
в принципе этого более чем достаточно для более-менее простых систем...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Проблема с усилителем (была)

Сообщение Master » 21 июн 2009, 11:33

Делать другой фильтр поздно уже этот спаял :)

А вобще схем фильтров полно. Вот к примеру даже такой http://www.masterkit.ru/info/magshow.php?num=345 Там такую теорию развернули, что я даже думаю его собрать для средний и высоких частот.

А по поводу генератора, я тут вспомнил что уже как то делал классный генератор на аврке, с регулятором частоты и возможностью задавать разную форму сигнала. Поищу ссылку покажу.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Проблема с усилителем

Сообщение Mazayac » 21 июн 2009, 23:08

SERGEY_M писал(а):так что, Томсон врет?
...
вот враги, дурят нашего брата :x

А если глянуть чуть ниже?
На скриншоте - реальные пределы питающего напряжения, а не критические Absolute maximum ratings (значения, указанные в этом разделе - не рабочие режимы микросхемы, а условные границы, в пределах которых чип еще не умирает).
Вложения
Аватара пользователя
Mazayac

Сообщения: 377
Зарегистрирован: 25 апр 2008, 17:40
Откуда: Нижний Новгород
ФИО: Непочатов Алексей Николаевич
