Проблема с усилителем (спалил)

Все здесь

Re: Проблема с усилителем

Сообщение Duhas » 19 июн 2009, 04:51

там ОУ буферы и фильтры... усиления не вносят... у 7294 должно усиления для как минимум средней громкости... резистор параллельно ни компу ни двд и прочего не нужен... все-таки перепроверь номиналы резюков в обвесе...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Проблема с усилителем

Сообщение SERGEY_M » 19 июн 2009, 10:19

50 Вт на выходе, 4 Ом динамик - это ~14В
Ку твоего усилка по схеме ~32
значит на вход подаем ~0,45В и получаем 50 Вт...
ща посмотрю че комп дает...

Добавлено спустя 21 минуту 53 секунды:
в общем осцилл показывает среднеквадратичное значение на выходе компа при полной громкости 450...750мВ на линейном выходе, должно хватить с головой
мож воткнул не в то гнездо?
да, резюки на входе точно не нужны, комп даже просто штекер (пустой) определяет, наверное какието доп. контакты замыкаются и говорят что в гнездо что-то вставили :)
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Проблема с усилителем

Сообщение flyroman » 19 июн 2009, 13:39

Master писал(а):Нада походу еще провод кинуть с экраном на вход и выход?


хы! В ОБЯЗАТЕЛЬНОМ ПОРЯДКЕ!

Добавлено спустя 7 минут 18 секунд:
Вот отличный усилитель, на этой микре (раньше даже помню продавали платы с деталями):
http://cxem.net/sound/amps/amp114.php
У самого собран такой....как спаял, сразу заработал(и всегда так с этой схемой)...стоят 2 таких схемы для стерео... и друзья не раз собирали.... блок питания 200 Вт у меня...

Добавлено спустя 1 минуту 7 секунд:

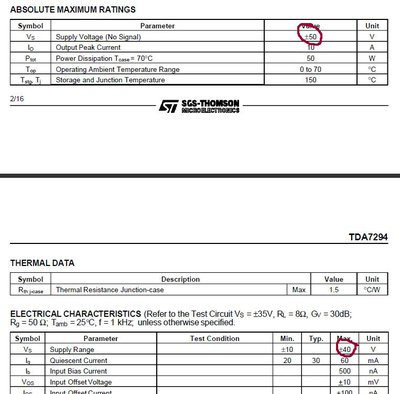

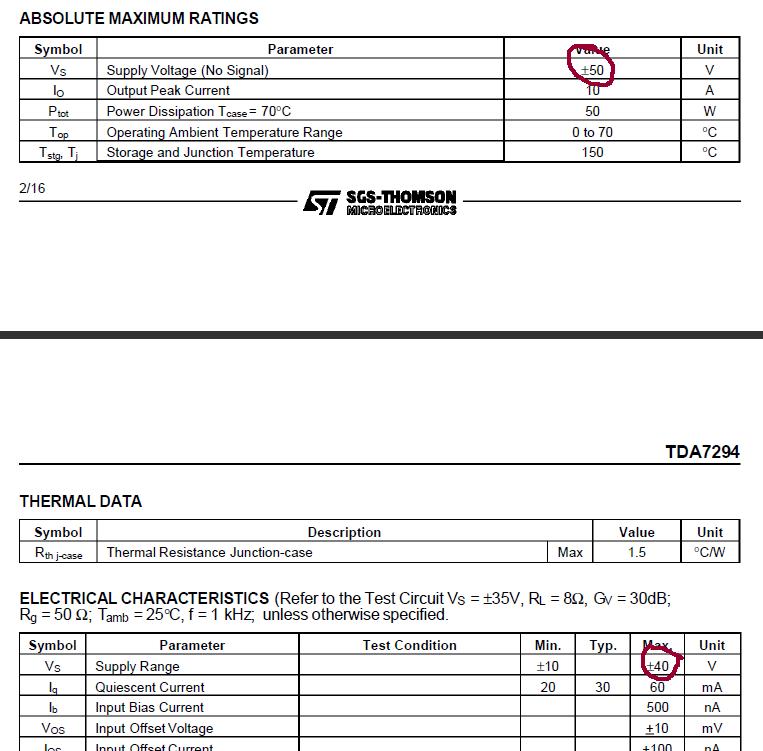

кстати по даташиту максимальное напряжение питания +-40В!

Добавлено спустя 4 минуты 39 секунд:
Ничего сложного с этой микрухой нет....если не спалил еще ....никакие ей транзисторы и ОУ не нужны....всегда собирал по схеме которая выше.....
Последний раз редактировалось flyroman 19 июн 2009, 14:30, всего редактировалось 1 раз.
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Проблема с усилителем

Сообщение SERGEY_M » 19 июн 2009, 13:42

так что, Томсон врет?

вот враги, дурят нашего брата :x
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Проблема с усилителем

Сообщение flyroman » 19 июн 2009, 14:04

пардон, +-40.....я нечаянно другой даташит посмотрел...просто в куче они у меня на TDA.
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Проблема с усилителем

Сообщение Master » 19 июн 2009, 14:13

мож воткнул не в то гнездо?

На морде втыкал, седня достал экранированный провод RG-58 (луженая многопроволочная центральная жила, луженая оплетка) попробую воткнуть в задний выход одного из 5,1 каналов.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Проблема с усилителем

Сообщение SERGEY_M » 19 июн 2009, 14:44

а че не сделаешь на АВРке генератор?
какая разница усилку че усиливать...
поставь опосля АВР делитель, так зато точно будешь знать что у тя на входе усилка
по крайней мере отсечешь проблему источника сигнала, уже легче будет))))
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Проблема с усилителем

Сообщение flyroman » 19 июн 2009, 16:41

на АВР генератор делать?!)_))) у кого там аврки лишние есть? :shock:
на 2х транзисторах не делается уже чтоли?
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Проблема с усилителем

Сообщение SERGEY_M » 19 июн 2009, 16:48

ну вот, их паять нужно...
а так взял старую макетку с АВРкой, прошил и сё :D
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Проблема с усилителем

Сообщение flyroman » 19 июн 2009, 16:49

не конечно...если она есть эта макетка...с авркой....
а 2 транзистора 2 конденсатора и 2 резистора недолго запаять....зато всегда будет генератор...и не надо ничего прошивать....
Последний раз редактировалось flyroman 19 июн 2009, 16:51, всего редактировалось 1 раз.
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Проблема с усилителем

Сообщение SERGEY_M » 19 июн 2009, 16:51

можно подумать что у всех АВРки под строжайшим учетом и контролем
сто пудово валяется пару недоделаных девайсов, так что временно можно и прошить...
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Проблема с усилителем

Сообщение flyroman » 19 июн 2009, 16:54

может у когото и не на счет....это кто их кучами покупает....а у некоторых я уверен на большой счет...

Добавлено спустя 41 секунду:
И что ты будешь ковырять недоделанный девайс? Лучше доделай...

Добавлено спустя 52 секунды:
если уж на АВР ке делать...то нормальный всегда рабочий генератор...с регулировкой частоты и все такое...

Добавлено спустя 15 секунд:
хотя с макеткой не спорю....
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Проблема с усилителем

Сообщение Master » 19 июн 2009, 17:03

Ну я допустим на аврке генератор соберу, а вот на транизсторах и кондерах нету.

Добавлено спустя 2 минуты 39 секунд:
И это если на аврке собрать генератор там же на выходе 5В будет, тогда точно громко будет.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Проблема с усилителем

Сообщение SERGEY_M » 19 июн 2009, 17:09

:ROFL: нееее....... 5В многовато
делитель ставь, чтобы максимум 0,5...0,7В было

Добавлено спустя 2 минуты 9 секунд:
аааа блин, получится же однополярный прямоугольник, значит делить нужно до 1...1,4В
пройдет через входную емкость и будет какраз то шо нужно, переменка 0,5...0,7В
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Проблема с усилителем

Сообщение Master » 19 июн 2009, 17:25

Намаляюй а? У меня со схемотехникой :oops:
Не ну делитель я соберу, а емкость куда пихать?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С
