Проблема с усилителем (спалил)

Все здесь

Re: Проблема с усилителем (спалил)

Сообщение Master » 14 янв 2010, 23:46

boez Вариант, можно к МК с кварцем подрубить.
Duhas Ступенька это ноль, я так понял это дедтайм.
А вообще вроде все работает.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Проблема с усилителем (спалил)

Сообщение Duhas » 15 янв 2010, 00:41

ну тада все ок )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Проблема с усилителем (спалил)

Сообщение Master » 15 янв 2010, 01:46

Всем спасибо, закончу ПН выложу фотки.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Проблема с усилителем (спалил)

Сообщение SERGEY_M » 15 янв 2010, 11:04

На скопе калибратор должен быть, он дает 1 кГц :)

Добавлено спустя 11 минут 41 секунду:
А форма чудная, все должно быть ок., вот только частота низковата...
Чтобы транс коммутировать на 100кГц, частота задающего генератора (TL494) должна быть 200кГц

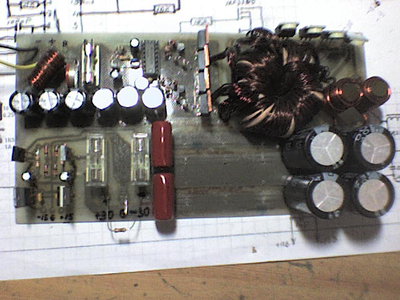

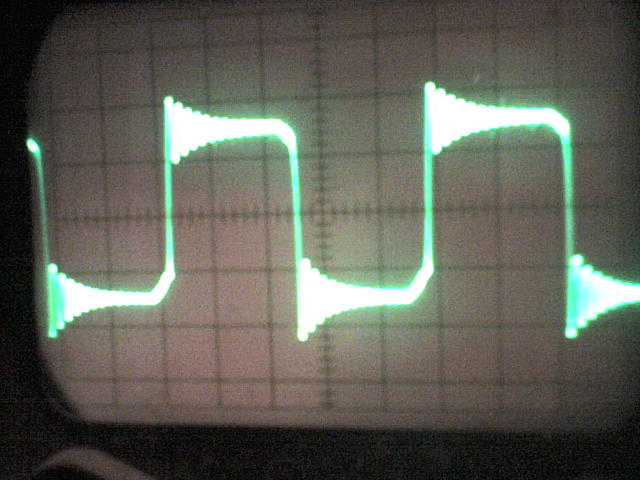

вот картинки
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Проблема с усилителем (спалил)

Сообщение Master » 15 янв 2010, 11:48

А я тут формулу нашел для расчета частоты генератора
LaTeX: Fosc=1.1/R*C
но если считать по ней то у меня для того чтобы выйти на 200 кГц нужно
R=10кОм
и
LaTeX: C=1.1/R*Fosc
LaTeX: C=1.1/10000*200000=0,00000000055 F=550 pF
Может такое быть?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Проблема с усилителем (спалил)

Сообщение SERGEY_M » 15 янв 2010, 11:54

10кОм и 550пФ, почему нет... вполне может
только я поставил-бы 4,7кОм и 1000пФ

Добавлено спустя 2 минуты 28 секунд:
550пФ обеспечит меньшее мертвое время (паузу)
вот только успеют ли ключи закрыться?
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Проблема с усилителем (спалил)

Сообщение Master » 15 янв 2010, 12:49

550пФ обеспечит меньшее мертвое время (паузу)
вот только успеют ли ключи закрыться?

Лучше не рисковать.

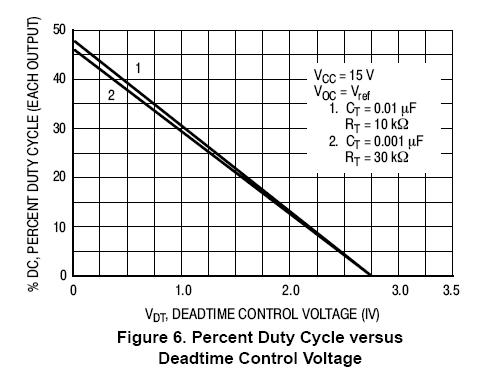

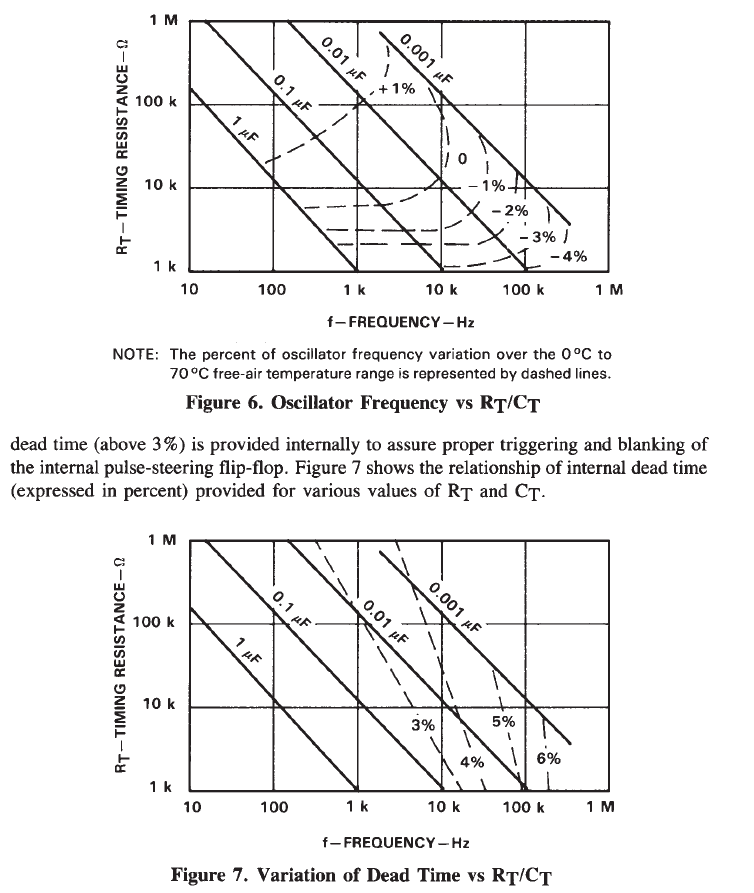

И в моем ДШ нет второго графика про дедтайм, а в русском описание я вот такое нашел
Увеличить длительность мертвого времени на выходе, можно подавая на вход регулировки мертвого времени (вывод 4) постоянное напряжение в диапазоне 0..3,3В.


Добавлено спустя 5 минут 27 секунд:
У меня вообще до 100 кГц все таблички, щас другой ДШ качну.

Добавлено спустя 8 минут 40 секунд:
Блин чем эти ДШ читать лучше дома попробую и осциллографом посмотрю что получится.
Вложения
.JPG
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Проблема с усилителем (спалил)

Сообщение Master » 16 янв 2010, 17:03

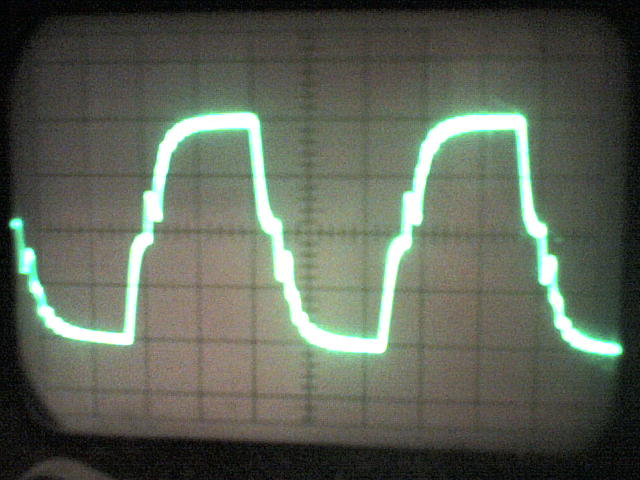

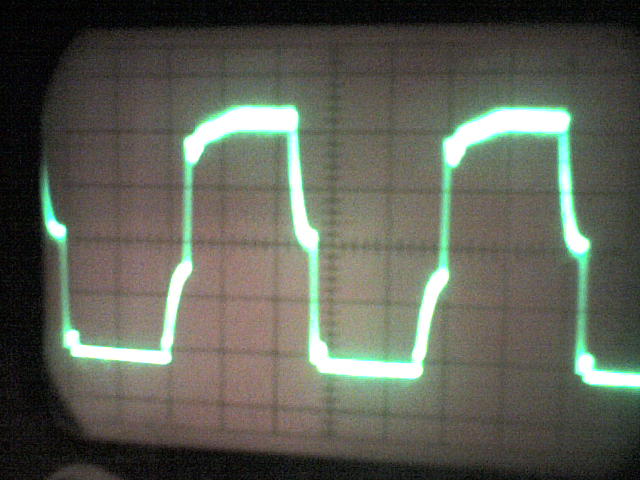

Запаял 4.7 кОм. Получил вот такие сигналы измерял сразу 2 канал, фотки подписаны где измерял.

Добавлено спустя 37 секунд:
Ноль осциллографа соответствует нулю сигнала.
Вложения
Выход микросхемы
На затворах
Перед мостом
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Проблема с усилителем (спалил)

Сообщение Duhas » 16 янв 2010, 17:24

а вот эту колебательную бороду мона бы снабберами придавить )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Проблема с усилителем (спалил)

Сообщение Master » 16 янв 2010, 20:18

Мне их ставить негде и расчитывать их ХЗ как, а если на шару ставить то они греются.
На выходе пульсаций нет, конденсаторы все сглаживают.

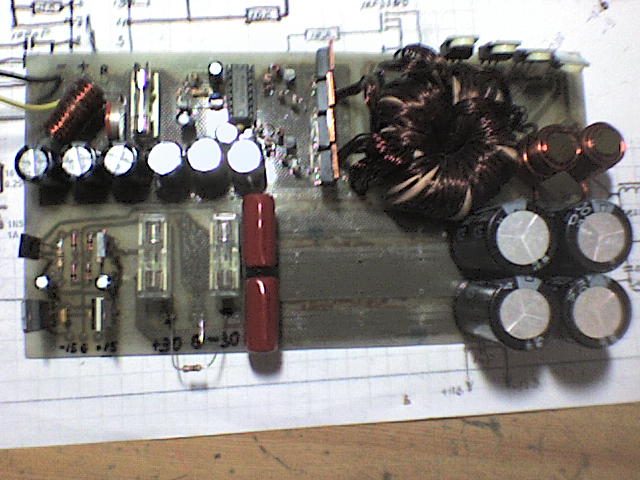

Вот что у меня получилось.

Добавлено спустя 59 секунд:
Так это, можно юзать его или нада чтобы меандр красивый был?
Вложения
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Проблема с усилителем (спалил)

Сообщение Duhas » 16 янв 2010, 20:21

юзать по идее мона, только вот диоды, имхо, греться будут сильнее )) ну снабберы греться и должны.... туда резистор 1-2 ватта минимум...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Проблема с усилителем (спалил)

Сообщение Master » 17 янв 2010, 03:56

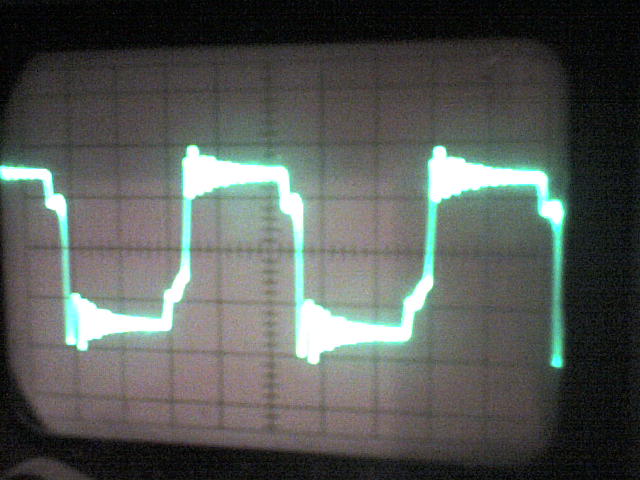

Форма сигнала под небольшой музыкальной нагрузкой. Перед мостом.

Добавлено спустя 1 час 11 минут 15 секунд:
Сейчас вот сижу и думаю, и много у меня почему.
1. Что дает работа на частоте 200 кГц? В статье в которой взял печатку за основу написано "данный ПН работает на частоте 50-60КГц" (хотя указанные в ней же номиналы 7,2nF и 15кОм дают 10кГц).
2. Что лучше использовать в таком ПН диоды Fast или Шотки, если они стоят примерно одинаково?
3. Исходя из чего определяется кол-во витков в первичной обмотке. В статье дается только что "если вы используйте кольца 40х25х11то ваша первичка будет содержать 2-обмотки по 6 витков каждая, если же используете кольца 45х28х12, то ваша первичка будет состоять из 2-ух обмоток, каждая содержащая по 4 витка."
4. На многих преобразователях я видел что первичка мотается из многожильного провода, а вторичка одним толстым, почему?
Вложения
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Проблема с усилителем (спалил)

Сообщение Duhas » 17 янв 2010, 11:08

4 - вторичка толстым - тоже не правильно по идее, скин эффект во вторичке тоже никто не отменял...
3 - исходя из того, чтобы магнитопровод не насыщался ) по идее ..
2 - мне кажется шоттки.. .
1 - по идее чем выше чатсота тем больше мощи можно передать на меньшем магнитопроводе... + сокращаются числа витков обмоток..

а теперь критикуем мои ответы )))
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Проблема с усилителем (спалил)

Сообщение Master » 17 янв 2010, 14:59

Я тоже примерно так думаю.
Может SERGEY_M заглянет, он в этом спец.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Проблема с усилителем (спалил)

Сообщение Michael_K » 17 янв 2010, 23:00

1. Меньшие емкости конденсаторов, меньшие габариты, ВЫШЕ ТРЕБОВАНИЯ К МАТЕРИАЛУ сердечника тора.
(потери на перемагничивание итд.)
2. Шоттки "адназначна"
3. Насышение магнитопровода, частота.
4. В данном случае - пофиг. Лучше на изоляцию смотреть (зависит от напряжений и требуемой гальваноразвязки).
Литцендрат - это про другие частоты.
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб
