Проблема с усилителем (спалил)

Все здесь

Re: Проблема с усилителем (спалил)

Сообщение SERGEY_M » 14 окт 2010, 10:06

нееее....
не сигнальный включения, а сигнальный аудио, по которому звук идет
это провод который в экране, 2 шт.
левый канал и правый канал звука
так вот этот экран (оплетка провода) и есть земля на автомагнитоле
так вот она (оплетка, экран) и соединит землю автомагнитолы (масса, минус авто) и землю усилителя (общий двухполярного питания)
как-то так))
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Проблема с усилителем (спалил)

Сообщение Master » 14 окт 2010, 10:47

Аааа.... Все пасиба я понял.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Проблема с усилителем (спалил)

Сообщение Master » 25 окт 2010, 12:59

Вчера починял усилитель prology at-1200, судя по всему подключали без предохранителя и с неправильной полюсовкой, в итоге сгорел защитный диод.
Что интересно, в блоке питания микра TL494 напрямую управляет ключами IRFZ44N.
Вложения
at-1200_pcb_schematic_diagram_133.pdf
(71.26 КиБ) Скачиваний: 0
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Проблема с усилителем (спалил)

Сообщение Duhas » 25 окт 2010, 13:21

ну начнем с того что там возможно не 494, а толи 594 толи как ее там, с нормальным выходом...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Проблема с усилителем (спалил)

Сообщение Master » 25 окт 2010, 14:42

Неа, на микрушке четко видно 494.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Проблема с усилителем (спалил)

Сообщение SERGEY_M » 25 окт 2010, 14:48

да и по схеме тоже 494
это 598 с выходом на полевики, но у нее цоколевка немного другая...
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Проблема с усилителем (спалил)

Сообщение Duhas » 25 окт 2010, 16:28

ну тогда либо разработчики совсем китайцы, либо обладают тайным знанием...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Проблема с усилителем (спалил)

Сообщение SERGEY_M » 25 окт 2010, 17:56

да какое знание
заряжают затворы быстро микрой
а разряжают через резистор 1к
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Проблема с усилителем (спалил)

Сообщение Duhas » 25 окт 2010, 18:01

вот и вопрос как оно работает )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Проблема с усилителем (спалил)

Сообщение SERGEY_M » 25 окт 2010, 22:10

как может так и работает :)
зато экономия
2 диода и 2 транзистора
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Проблема с усилителем (спалил)

Сообщение Master » 26 окт 2010, 09:22

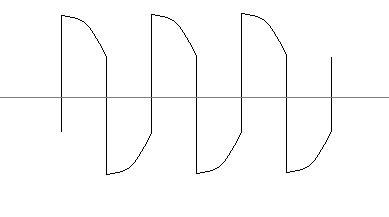

Кстати осцилограмма этого дела у меня есть, ща намалюю, по памяти. Может не совсем правильно, но основное то что после ключей совсем не меандр, а вот такое пологое закрывание ключей.
Вложения
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Проблема с усилителем (спалил)

Сообщение Duhas » 26 окт 2010, 09:50

и ключики наверн греются будь здоров ?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Проблема с усилителем (спалил)

Сообщение Master » 26 окт 2010, 10:09

А ХЗ они там в паре стоят, и корпус там это такой хороший радиатор.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Проблема с усилителем (спалил)

Сообщение Master » 27 окт 2010, 13:22

Я тут собрался еще один усилитель ваять, думаю нужно ли городить обратную связь по напряжению?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Проблема с усилителем (спалил)

Сообщение Mamed » 28 окт 2010, 09:37

Насчет обратной связи и хорошо и плохо. Стабильное напряжение очень хорошо конечно. Но из за просадок при пиковой нагрузке, ОС будет стремиться поднять напряжение и при пропадании пиковой нагрузки возможны броски повышенного напряжения. Тут все зависит как хорошо эта обратная связь сделана и вобще весь преобразователь.
Аватара пользователя
Mamed

Сообщения: 123
Зарегистрирован: 05 ноя 2008, 18:52
Откуда: Ростов-на-Дону
прог. языки: ASM для МК
