Re: Вопросы новичка

Сообщение $ilent » 15 ноя 2010, 00:58

SnaySerg писал(а):Послушайте, вот ставлю на 20А переключатель показывает 0,20, это значит 20мА??????????????? - это холостой ход и полная остановка 0,40
Так что?
Поставь на 20мА и повтори опыт. Прибор должен будет "захлебнуться".
$ilent


Re: Вопросы новичка

Сообщение SnaySerg » 15 ноя 2010, 03:02

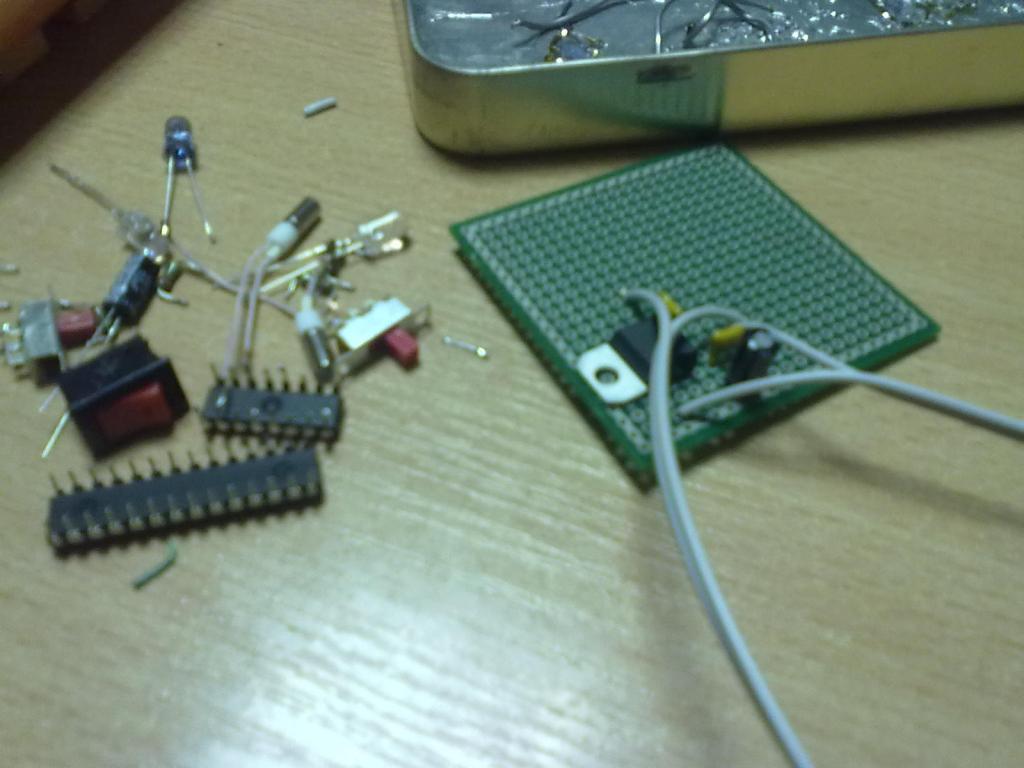

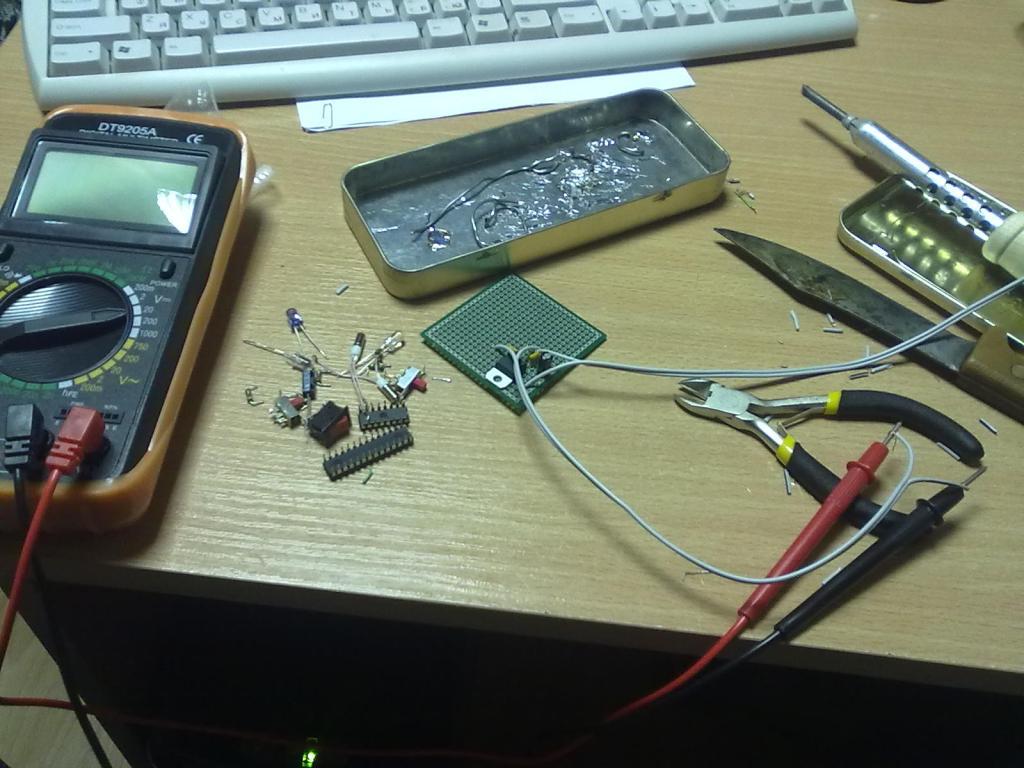

Парни!!! Собрал стабилизатор напряжения!


На входе было 5,4 В и 3.5 А
На выходе измерил: 4,15 В и 1,1 А

Использовал стабилизатор L7805CV, но он греется КОГДА ИЗМЕРЯЮ АМПЕРМЕТРОМ - пипец!

Выскажитесь, пожалуйста, так ли он должен работать и нормальны ли значения на выходе? Может ли врать тестер?
Все еще новичек...
Аватара пользователя
SnaySerg

Сообщения: 37
Зарегистрирован: 24 окт 2010, 00:21
Откуда: РБ, г. Гомель
ФИО: Сергей

Re: Вопросы новичка

Сообщение galex1981 » 15 ноя 2010, 03:14

А как ты измеряешь амперметром? Можешь схему привести?
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Вопросы новичка

Сообщение SnaySerg » 15 ноя 2010, 03:19

Подключаю красный щуп туда, где на схеме 5V, черный щуп (com) на землю.
Чувствую сейчас вы скажете, что эти измерения неправильны и не имеют смысла.
Все еще новичек...
Аватара пользователя
SnaySerg

Сообщения: 37
Зарегистрирован: 24 окт 2010, 00:21
Откуда: РБ, г. Гомель
ФИО: Сергей

Re: Вопросы новичка

Сообщение statistic » 15 ноя 2010, 05:02

в принципе, то что ты измерил ,назавается ток короткого замыкания,грубо говоря ты коротнул свой источник.если бы он выдавал больше 50А,то ты скорее всего распращался бы с тестером(вроде как нет там защиты по току),так что и должен источник греться,тяжело ему короткие замыкания обрабатывать.Дело в том что внутреннее сопротивление амперметра десятые доли Ома.у вольтметра наоборот сопротивление большое.Вот ты и закоротил маленьким сопротивлением амперметра "+"и"-" питания.Нежелательно бы так делать.Можно и без стабилизатора остаться. в розетке 220В я категорически не рекомендую мерять ток таким образом.

Добавлено спустя 2 минуты 29 секунд:
кстати ,если уж померял,можно примерную мощность источника посчитать.4,15 В * 1,1 А=4,565Вт :D
Последний раз редактировалось statistic 15 ноя 2010, 17:28, всего редактировалось 1 раз.
жизнь это компьютерная игра:сценарий так себе, зато графика потрясающая!
удиви печень:выпей воды!
statistic

Сообщения: 266
Зарегистрирован: 04 апр 2008, 13:44
Откуда: г.Петрозаводск

Re: Вопросы новичка

Сообщение Radist » 15 ноя 2010, 08:12

У вас 4 аккумулятора дают 5,4В, значит каждый заряжен до 1,35В. Очень скоро они потеряют 0,1 В и напряжение станет ровно 5В. Каждый стабилизатор имеет такой параметр как падение напряжения на самом стабилизаторе (Dropout), которое к тому же зависит от протекающего тока. Ну и как вы собираетесь стабилизировать? У вашего стабилизатора при токе 1А падение 2-2,5В (уточнить можно в даташите, я смотрел на серию 78хх). Не нужен вам стабилизатор. В данном случае он даже вреден.

Теперь по вашему прибору. У него в экране умещается 3,5 знака (половинка - это плюс/минус единица), именно поэтому пределы ограничены числом, начинающимся на 2. Что показывает прибор определяется по положению переключателя и положению запятой. Теперь посмотрите на надписи рядом с гнездами щупов. Для 20А отдельное гнездо. Если щуп воткнуть в него, то и переключатель надо ставить на 20А. Все это написано в маленькой бумажке, входящей в комплект поставки мультиметра, но кто ее читает?

И еще напоследок: напряжение измеряют параллельно чему либо, потому что это - разность потенциалов. Ток измеряют последовательно с чем либо, чтобы ток протек и через измеритель тоже, а потом в нагрузку.
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Вопросы новичка

Сообщение $ilent » 15 ноя 2010, 10:29

SnaySerg писал(а):На входе было 5,4 В и 3.5 А
На выходе измерил: 4,15 В и 1,1 А

Использовал стабилизатор L7805CV, но он греется КОГДА ИЗМЕРЯЮ АМПЕРМЕТРОМ - пипец!

  • Хе-хе, ему минимум надо 7В при токе 1А на выходе. ЧИТАЕМ ДШ!!!! Сколько раз надо в коровью лепёшку наступить, чтобы понять что это амно?
  • Действительно пипец. КЗ устроил и думаешь греться не будет?
Сейчас всё брось и первым делом иди страхуй квартиру от пожара.
statistic писал(а):кстати ,если уж померял,можно примерную мощность источника посчитать.4,15 В * 1,1 А=4,565Вт :D
Собрал маленький утюг :D
$ilent


Re: Вопросы новичка

Сообщение SnaySerg » 15 ноя 2010, 17:14

Спасибо. Много что уяснил. Кстати, в комплекте к тестеру инструкция отсутствовала. А палец я все-таки обжог об стабилизатор, и это мой первый работающий прибор.

Еще раз спрошу - это правда, что из транзистора серии мп можно сделать фототранзистор и использовать его в конструкции робота как фоточувствительный элемент???
Все еще новичек...
Аватара пользователя
SnaySerg

Сообщения: 37
Зарегистрирован: 24 окт 2010, 00:21
Откуда: РБ, г. Гомель
ФИО: Сергей

Re: Вопросы новичка

Сообщение galex1981 » 15 ноя 2010, 17:26

Из транзистора МП действительно можно сделать фототранзистор
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Вопросы новичка

Сообщение $ilent » 15 ноя 2010, 17:30

SnaySerg писал(а):Еще раз спрошу - это правда, что из транзистора серии мп можно сделать фототранзистор и использовать его в конструкции робота как фоточувствительный элемент???
Да. Я на них даже солнечную батарею делал.
$ilent


Re: Вопросы новичка

Сообщение SnaySerg » 15 ноя 2010, 18:30

Подойдет любой транзистор из этой серии? Или есть какие нибудь предпочтения?
Все еще новичек...
Аватара пользователя
SnaySerg

Сообщения: 37
Зарегистрирован: 24 окт 2010, 00:21
Откуда: РБ, г. Гомель
ФИО: Сергей

Re: Вопросы новичка

Сообщение riv94 » 15 ноя 2010, 20:19

$ilent писал(а):
SnaySerg писал(а):Еще раз спрошу - это правда, что из транзистора серии мп можно сделать фототранзистор и использовать его в конструкции робота как фоточувствительный элемент???
Да. Я на них даже солнечную батарею делал.

ничего себе...
Аватара пользователя
riv94

Сообщения: 45
Зарегистрирован: 20 сен 2010, 14:20
Откуда: Санкт-Петербург
Skype: riv994
прог. языки: Pascal
ФИО: Илья Рябухин

Re: Вопросы новичка

Сообщение Radist » 15 ноя 2010, 20:34

$ilent писал(а): Поставь на 20мА и повтори опыт. Прибор должен будет "захлебнуться".

Не рекомендую ставить такой опыт - вылетит предохранитель.

SnaySerg писал(а):Подойдет любой транзистор из этой серии? Или есть какие нибудь предпочтения?


Так то любой, я делал на МП39. Но основная проблема их достать. Хотя не знаю, может они еще продаются?
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Вопросы новичка

Сообщение crystalbit » 15 ноя 2010, 21:13

я ещё из больших пробовал делать, типа П81*, не помню точно. на свет реагировал, но дальше проверки мультиметром не пошло =)
Аватара пользователя
crystalbit

Сообщения: 48
Зарегистрирован: 23 окт 2010, 00:07
Откуда: СПб
прог. языки: delphi, php, C
ФИО: Дмитрий

Re: Вопросы новичка

Сообщение $ilent » 15 ноя 2010, 21:20

SnaySerg писал(а):Подойдет любой транзистор из этой серии? Или есть какие нибудь предпочтения?
Подойдёт вообще любой полупроводниковый прибор у которого можно крышу снести и оголить кристаллы.
riv94 писал(а):ничего себе...
Ага как сейчас помню квадратик из картона с натыканными "без башенными" транзисторами, штук 64 вроде.
$ilent
