Помогите решить проблему с L293DNE.

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Помогите решить проблему с L293DNE.

Сообщение Kartush » 26 мар 2008, 22:15

Я новичок в робототехнике и прекрасно понимаю, что вопросы такого плана уже не раз поднимались, но всё-таки прошу вас помочь.
Суть проблемы заключается в том,что собрав простейшую схему, мотор не вращается ни вперёд, ни назад. Всё я проверил, всё правильно,питание нормальное, моторчик исправный. После этого проверил тестером выходы драйвера на наличие сигнала, признаков "жизни" не обнаружил. Микросхему сжечь не мог. В чём проблема??? Может быть есть какой-то момент, которого я не учёл?
Kartush

Сообщения: 47
Зарегистрирован: 26 мар 2008, 20:11
Откуда: Украина. Херсон.
ФИО: Дмитрий

Re: Помогите решить проблему с L293DNE.

Сообщение $ilent » 26 мар 2008, 22:41

Схему предоставь по какой подключал.
$ilent


Re: Помогите решить проблему с L293DNE.

Сообщение Kartush » 26 мар 2008, 23:37

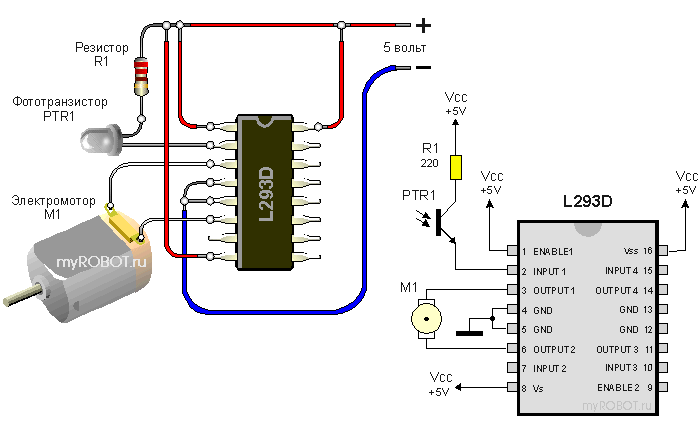

вот эта схема
Kartush

Сообщения: 47
Зарегистрирован: 26 мар 2008, 20:11
Откуда: Украина. Херсон.
ФИО: Дмитрий

Re: Помогите решить проблему с L293DNE.

Сообщение space » 26 мар 2008, 23:55

На выходах и не будет питания. До тех пор пока на фотодиод(фототранзистор) не попадёт свет. :)
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: Помогите решить проблему с L293DNE.

Сообщение Kartush » 26 мар 2008, 23:59

нет,ну я не такой дурак,как Вы считаете. Конечно же засвечивал я фототранзистор. Всё равно не работает.
Kartush

Сообщения: 47
Зарегистрирован: 26 мар 2008, 20:11
Откуда: Украина. Херсон.
ФИО: Дмитрий

Re: Помогите решить проблему с L293DNE.

Сообщение space » 27 мар 2008, 00:01

А + с - не перепутал. Если не перепутал, то попробуй отпаять датчик и просто замкнуть контакт резистора с ножкой INPUT1, если буде работать значит датчик дохлый, если нет тогда ни чем помочь не могу. Если я не ошибаюсь, то ты первый у кого это не заработало.
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: Помогите решить проблему с L293DNE.

Сообщение Kartush » 27 мар 2008, 00:04

На прямую тоже пробовал,тот же результат. На верняка что-то с драйвером.
Kartush

Сообщения: 47
Зарегистрирован: 26 мар 2008, 20:11
Откуда: Украина. Херсон.
ФИО: Дмитрий

Re: Помогите решить проблему с L293DNE.

Сообщение yak-40 » 27 мар 2008, 00:27

Input1 - на питание (желательно через резистор), Input2 - на землю, будет крутится в одну сторону.
Input2 - на питание, Input1 - на землю, в другую.
В воздухе их оставлять не стоит.
Удачи!

Добавлено спустя 1 минуту 53 секунды:
И еще, по такой схеме питание не должно превышать 5 вольт.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Помогите решить проблему с L293DNE.

Сообщение Kartush » 27 мар 2008, 00:52

yak-40, спасибо Вам большое. Всё заработало. Только тогда возникает другой вопрос: как-то же и по той схеме работает всё?
Kartush

Сообщения: 47
Зарегистрирован: 26 мар 2008, 20:11
Откуда: Украина. Херсон.
ФИО: Дмитрий

Re: Помогите решить проблему с L293DNE.

Сообщение space » 27 мар 2008, 00:55

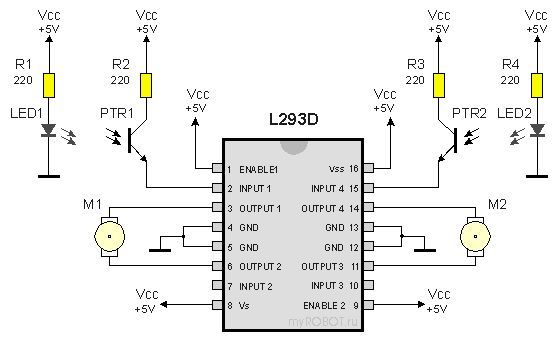

Всё и по той схеме работает. Потверждаю на 100%. Только я подключаль 2 датчика сразу.
Вложения
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: Помогите решить проблему с L293DNE.

Сообщение Kartush » 27 мар 2008, 00:59

Эта схема от той практически ничем не отличается,только 2 моторчика и искусственный источник излучения.
Kartush

Сообщения: 47
Зарегистрирован: 26 мар 2008, 20:11
Откуда: Украина. Херсон.
ФИО: Дмитрий

Re: Помогите решить проблему с L293DNE.

Сообщение Myp » 27 мар 2008, 10:54

может ошибся и резистор поставил например в 100 раз больше чем надо?)

если у фототранзистора этого который ты припаял замкнуть ножки то мотор должен ехать
если замыкаешь и не едет то смотри что там у тя за резюк
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15903
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Помогите решить проблему с L293DNE.

Сообщение Kartush » 27 мар 2008, 16:18

Всё равно чего-то я не понимаю. Теперь в принципе схема работает, только если подавать на INPUT1 или 2 минус через фототранзистор и резистор. А возможно использовать вместо фототранзистора фоторезистор?
Kartush

Сообщения: 47
Зарегистрирован: 26 мар 2008, 20:11
Откуда: Украина. Херсон.
ФИО: Дмитрий

Re: Помогите решить проблему с L293DNE.

Сообщение Myp » 27 мар 2008, 16:36

минус? почему минус?
ты фототранзистор правильно подключил?



зачем фоторезистор? фоторезистор это бяка
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15903
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Помогите решить проблему с L293DNE.

Сообщение Kartush » 27 мар 2008, 16:49

Да потому что когда я подаю плюс, то мотор не крутится. Пробовал и без фототранзистора, просто подаю через резистор 220 ом. Тот же результат. А с минусом всё работает. :no:
Kartush

Сообщения: 47
Зарегистрирован: 26 мар 2008, 20:11
Откуда: Украина. Херсон.
ФИО: Дмитрий
