Re: Помогите решить проблему с L293DNE.

Сообщение Myp » 27 мар 2008, 16:53

хрень какая, чото я ничё не понимаю тогда :unknown:
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Помогите решить проблему с L293DNE.

Сообщение Kartush » 27 мар 2008, 17:06

Да, я тоже в тупике. Как будто бы там стоят инверторы. Тогда придётся купить другой драйвер и проверить на новом. Если будет опять тоже самое,то это какой-то бред!
Kartush

Сообщения: 47
Зарегистрирован: 26 мар 2008, 20:11
Откуда: Украина. Херсон.
ФИО: Дмитрий

Re: Помогите решить проблему с L293DNE.

Сообщение yak-40 » 27 мар 2008, 18:19

Myp писал(а):хрень какая, чото я ничё не понимаю тогда

А чего тут понимать?
Даташит читать надо! :) Там черным по английскому написано что на входах стоит стандартная TTL логика, а это значит, что неподсоединенный вход читается как логическая "1".

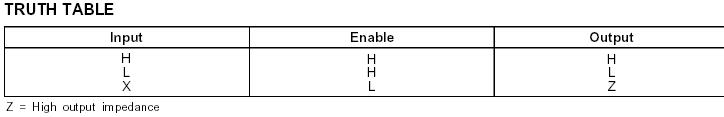

А вот табличка состояния, которая говорит, что если на двух входах будет лог "1", то на выходах будут тоже два плюса. А нагрузка от двух плюсов работать не будет, :) Ей плюс и минус подавай :D

Добавлено спустя 2 минуты 49 секунд:

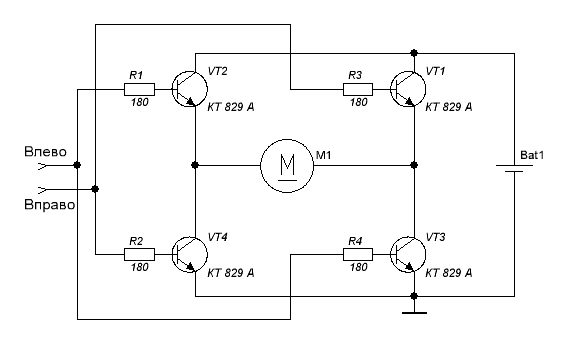

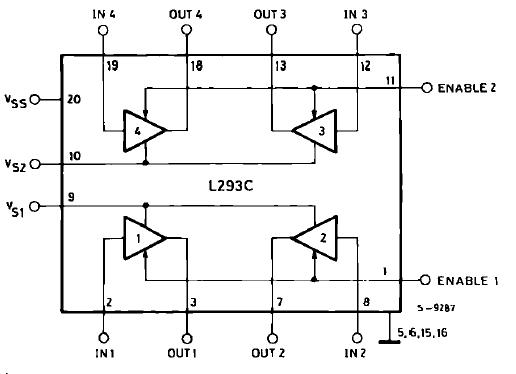

Вот схемка, на всякий случай. :)
Дерзайте.
Вложения
таблица
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3037
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Помогите решить проблему с L293DNE.

Сообщение Myp » 27 мар 2008, 18:36

неподсоединенный вход читается как логическая "1"

ну ни фига себе...
я в шоке
:o
никогда не знал
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Помогите решить проблему с L293DNE.

Сообщение space » 28 мар 2008, 00:30

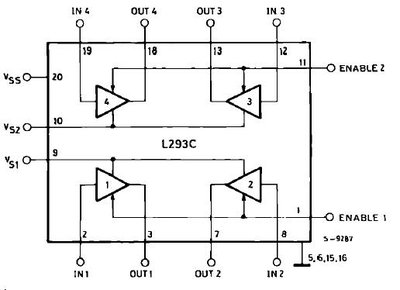

Kartush, можешь вот это собрать
Вложения
https://vk.com/ledscale - платы, vk.com/ledscale3dprintig - 3Д печать\моделирование, vk.com/ledrenovation- ремонт светодиодных источников света
Аватара пользователя
space

Сообщения: 565
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: Помогите решить проблему с L293DNE.

Сообщение Kartush » 28 мар 2008, 13:29

Спасибо. Раньше только и занимался такими самоделками. А сейчас всё-таки удобней на микросхемах делать. Буду теперь МК осваивать. Мне AVR AT90S1200 подкинули. Можно с него начать или лучше другой?
Kartush

Сообщения: 47
Зарегистрирован: 26 мар 2008, 20:11
Откуда: Украина. Херсон.
ФИО: Дмитрий

Re: Помогите решить проблему с L293DNE.

Сообщение space » 28 мар 2008, 14:04

Возьми лучше мегу 8 или 16. На них как то удобней тем более начинающему.
Вложения
https://vk.com/ledscale - платы, vk.com/ledscale3dprintig - 3Д печать\моделирование, vk.com/ledrenovation- ремонт светодиодных источников света
Аватара пользователя
space

Сообщения: 565
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: Помогите решить проблему с L293DNE.

Сообщение yak-40 » 28 мар 2008, 17:47

space писал(а):Возьми лучше мегу 8 или 16. На них как то удобней тем более начинающему.

Согласен с space.
Лучше начинать с Меги, и лучше с сороконожки :)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3037
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Помогите решить проблему с L293DNE.

Сообщение Kartush » 28 мар 2008, 23:14

А почему лучше с сороконожки начинать? И такой вопрос: 40ножка наверное будет дороже стоять?
Kartush

Сообщения: 47
Зарегистрирован: 26 мар 2008, 20:11
Откуда: Украина. Херсон.
ФИО: Дмитрий

Re: Помогите решить проблему с L293DNE.

Сообщение =DeaD= » 28 мар 2008, 23:17

Потому что когда у вас на АТМега8 код перестанет влезать в 8Кб вы будете с матами переделывать плату под другую мегу, а с АТМега16 когда у вас код перестанет влезать в 16Кб вы смените контроллер на АТМега32 с 32Кб или даже АТМега644 с 64Кб под прошивку.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Помогите решить проблему с L293DNE.

Сообщение space » 28 мар 2008, 23:24

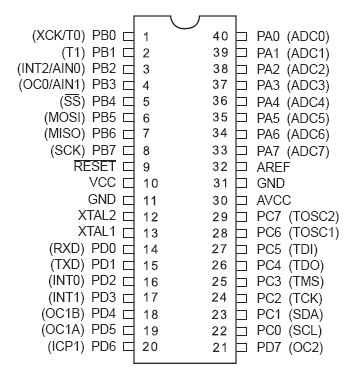

Тогда для него думаю стояло упамянуть :roll: , что расположение ног одинаковое у этих мк.
А вообще можно в принципе начать и с меги8. Я например только сечас перехажу на мегу16 :D
https://vk.com/ledscale - платы, vk.com/ledscale3dprintig - 3Д печать\моделирование, vk.com/ledrenovation- ремонт светодиодных источников света
Аватара пользователя
space

Сообщения: 565
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: Помогите решить проблему с L293DNE.

Сообщение Kartush » 29 мар 2008, 00:25

space писал(а):Тогда для него думаю стояло упамянуть :roll: , что расположение ног одинаковое у этих мк.

Ну это и так понятно.

Всем большое спасибо! Следующий мой вопрос думаю будет посвящён МК. :D
Kartush

Сообщения: 47
Зарегистрирован: 26 мар 2008, 20:11
Откуда: Украина. Херсон.
ФИО: Дмитрий

Re: Помогите решить проблему с L293DNE.

Сообщение grig1994 » 05 май 2008, 15:38

У меня тоже проблема с L293D. Я делаю всё также как на схеме с двумя моторами. У меня ничего не работает. Уверен ,что всё сделал правильно.(я все детали 3 раза менял, всё равно не фурычит). Я в этом ничё не понимаю. Пожалуйста объясните что я мог сделать нетак. Заранее СП@сиБ0
grig1994

Сообщения: 15
Зарегистрирован: 05 май 2008, 15:33
Откуда: Питер
прог. языки: PASCAL, BASIC,JavaScript(плохо),html

Re: Помогите решить проблему с L293DNE.

Сообщение Master » 05 май 2008, 16:06

Ну к примеру:
1. Подал 220 вместо 5 вольт.
2. Воткнул микросхему вверх ножками.
3. Воткнул не ту микросхему.
4. Пытаешься крутить двигатель переменного тока.
5. Плохой контакт.

А если серьезно, отсканируй что ли, что ты напаял или сфоткай в очень хорошем качестве.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Помогите решить проблему с L293DNE.

Сообщение grig1994 » 05 май 2008, 19:38

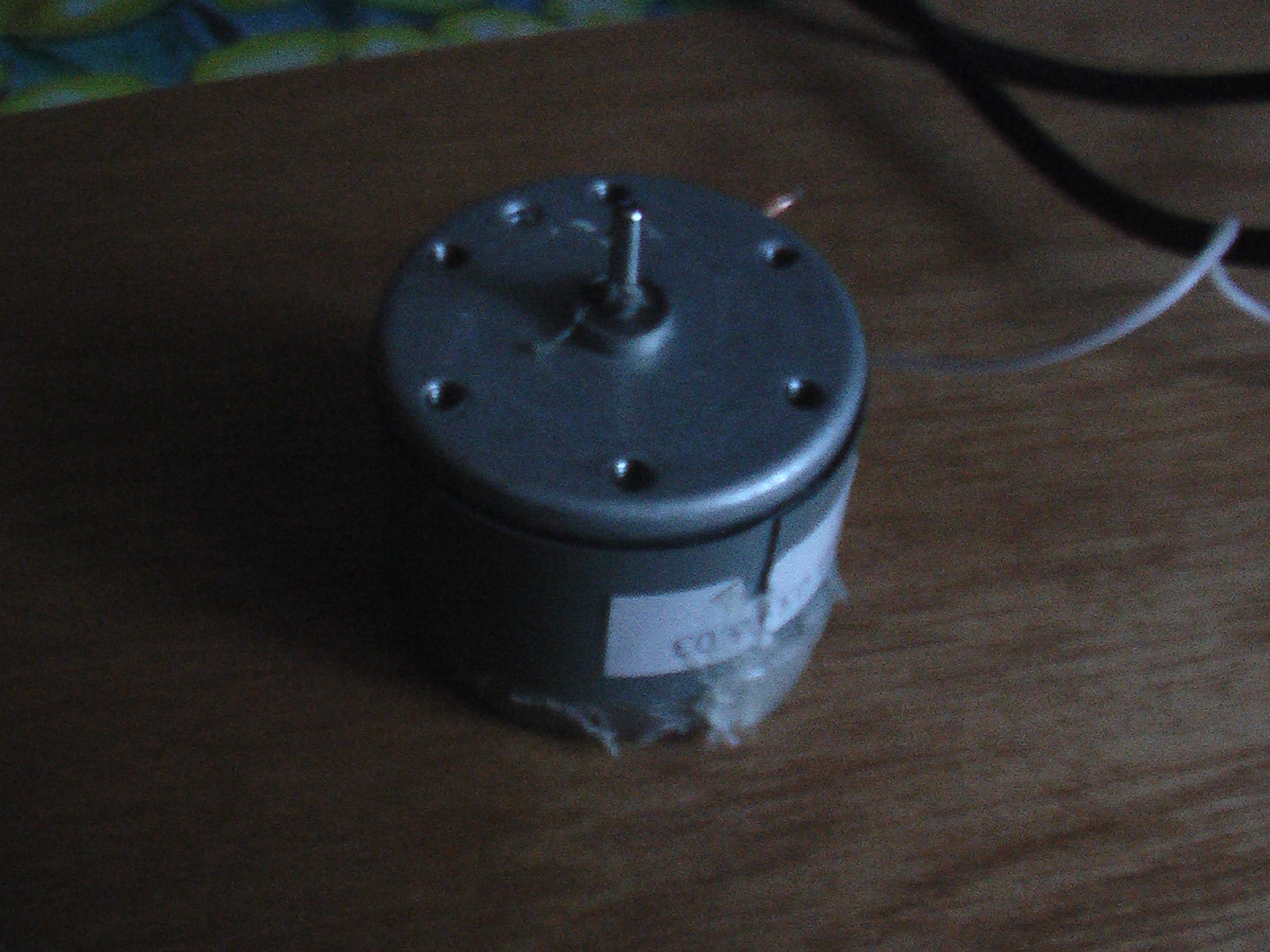

Что такое двигатель переменного тока?
Это какой?
Вложения
grig1994

Сообщения: 15
Зарегистрирован: 05 май 2008, 15:33
Откуда: Питер
прог. языки: PASCAL, BASIC,JavaScript(плохо),html
