Re: Помогите решить проблему с L293DNE.

Сообщение Myp » 05 май 2008, 19:40

это мотор от какогото мафона
там наверно внутри платка управления
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15937
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Помогите решить проблему с L293DNE.

Сообщение =DeaD= » 05 май 2008, 20:10

Платка управления в двигателе? Скорее шаговик может оказаться...

Сколько проводков из него выходит?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Помогите решить проблему с L293DNE.

Сообщение grig1994 » 05 май 2008, 20:43

два проводка

Добавлено спустя 9 минут 15 секунд:

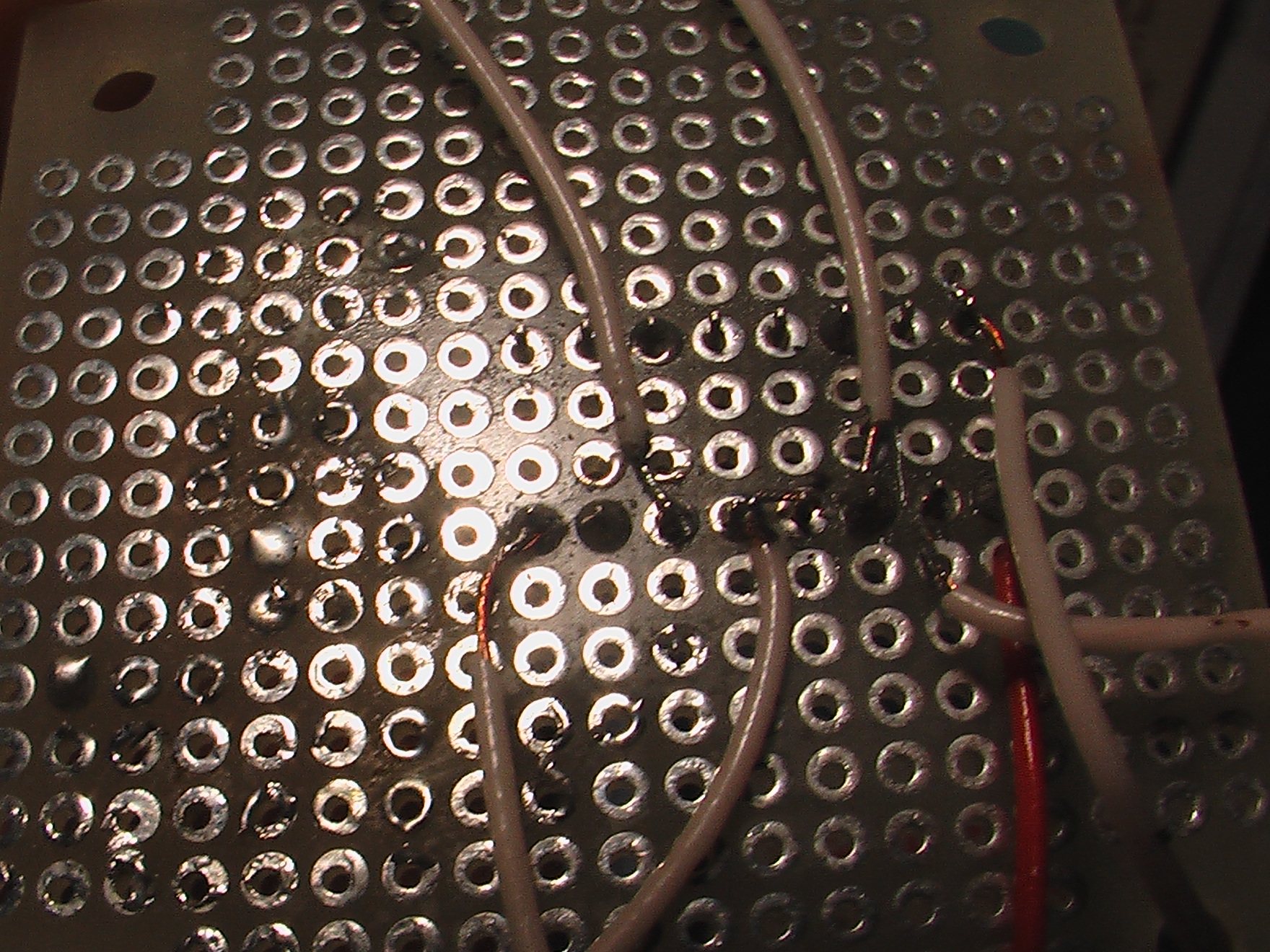

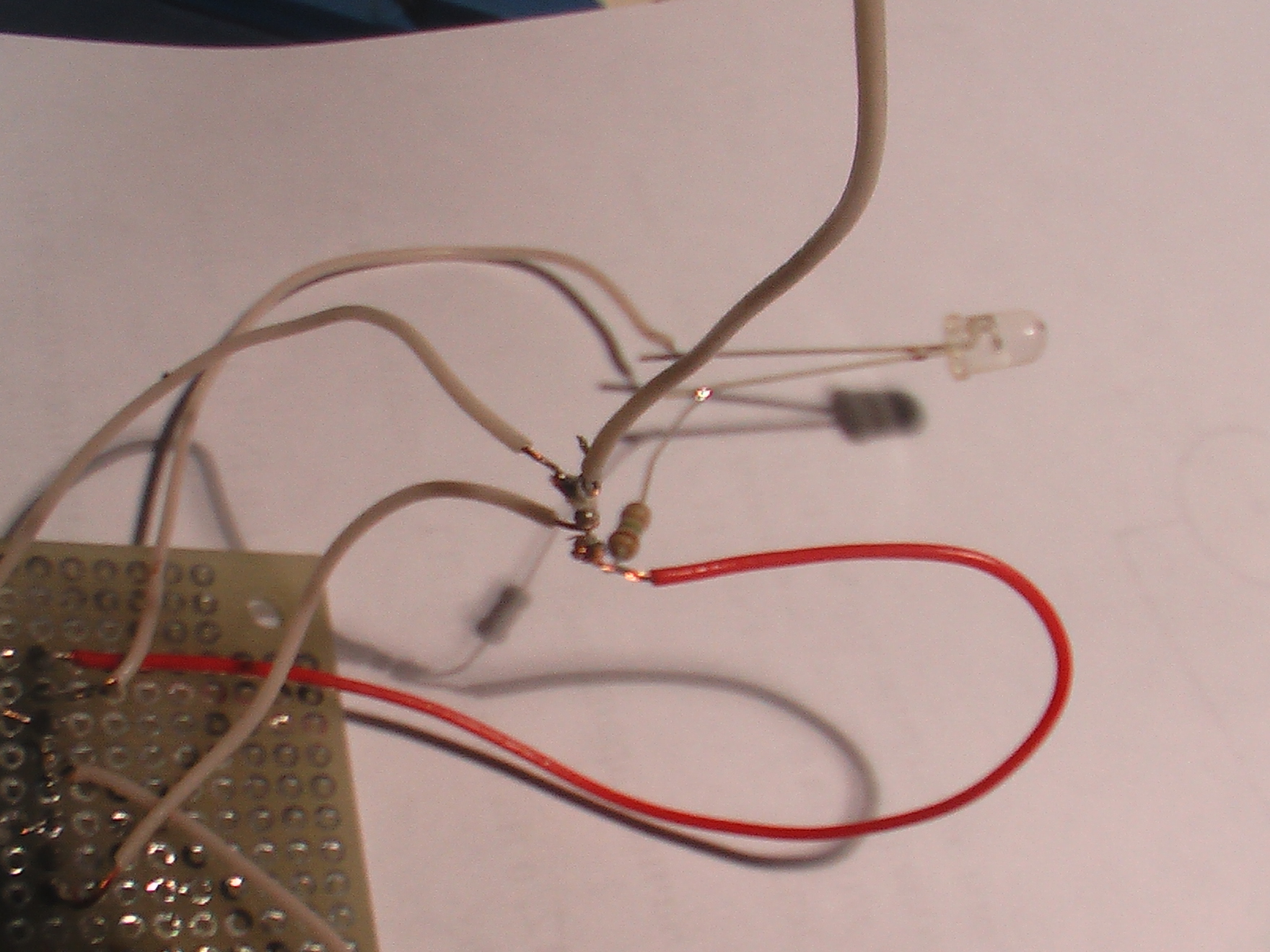

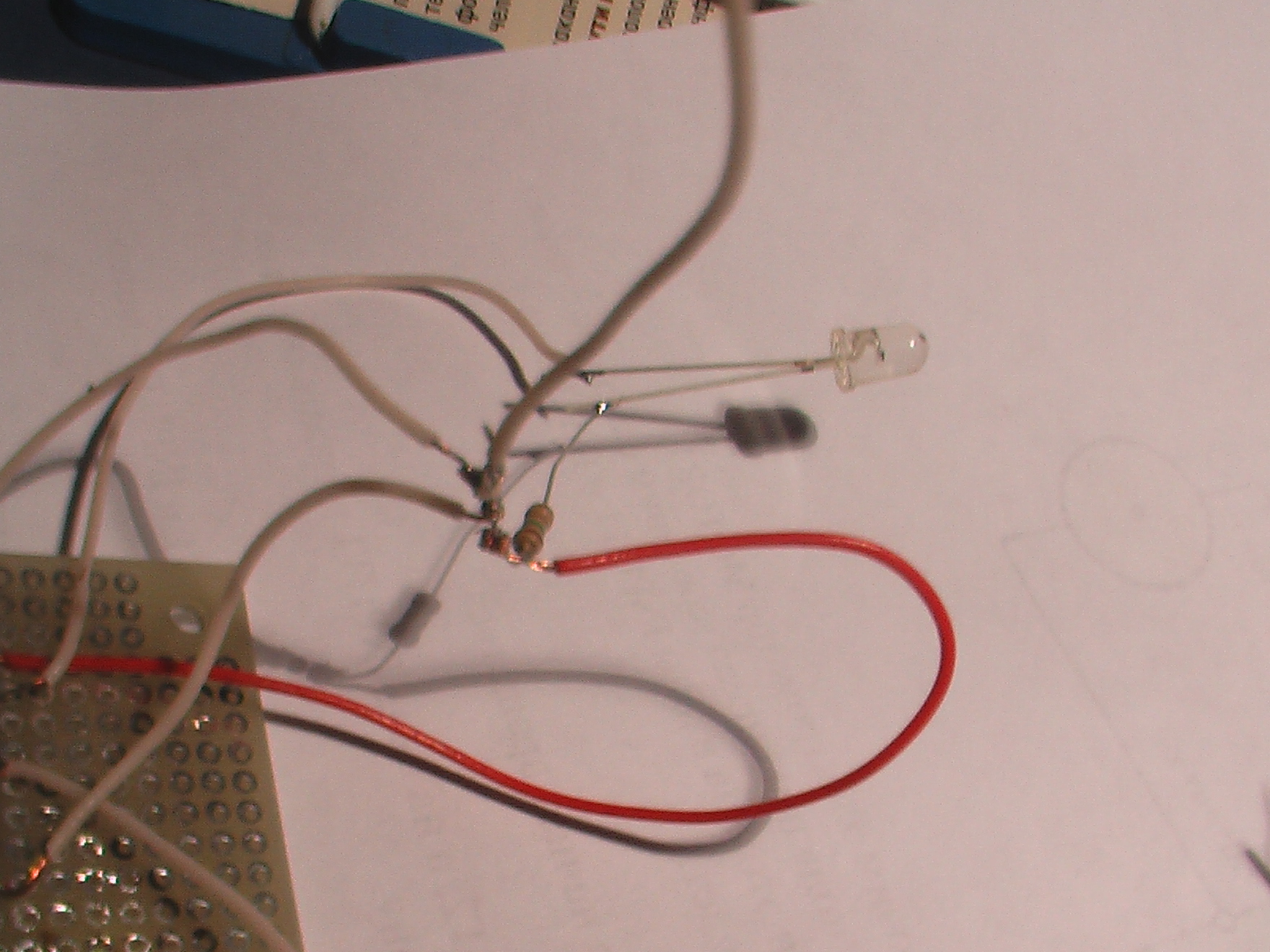

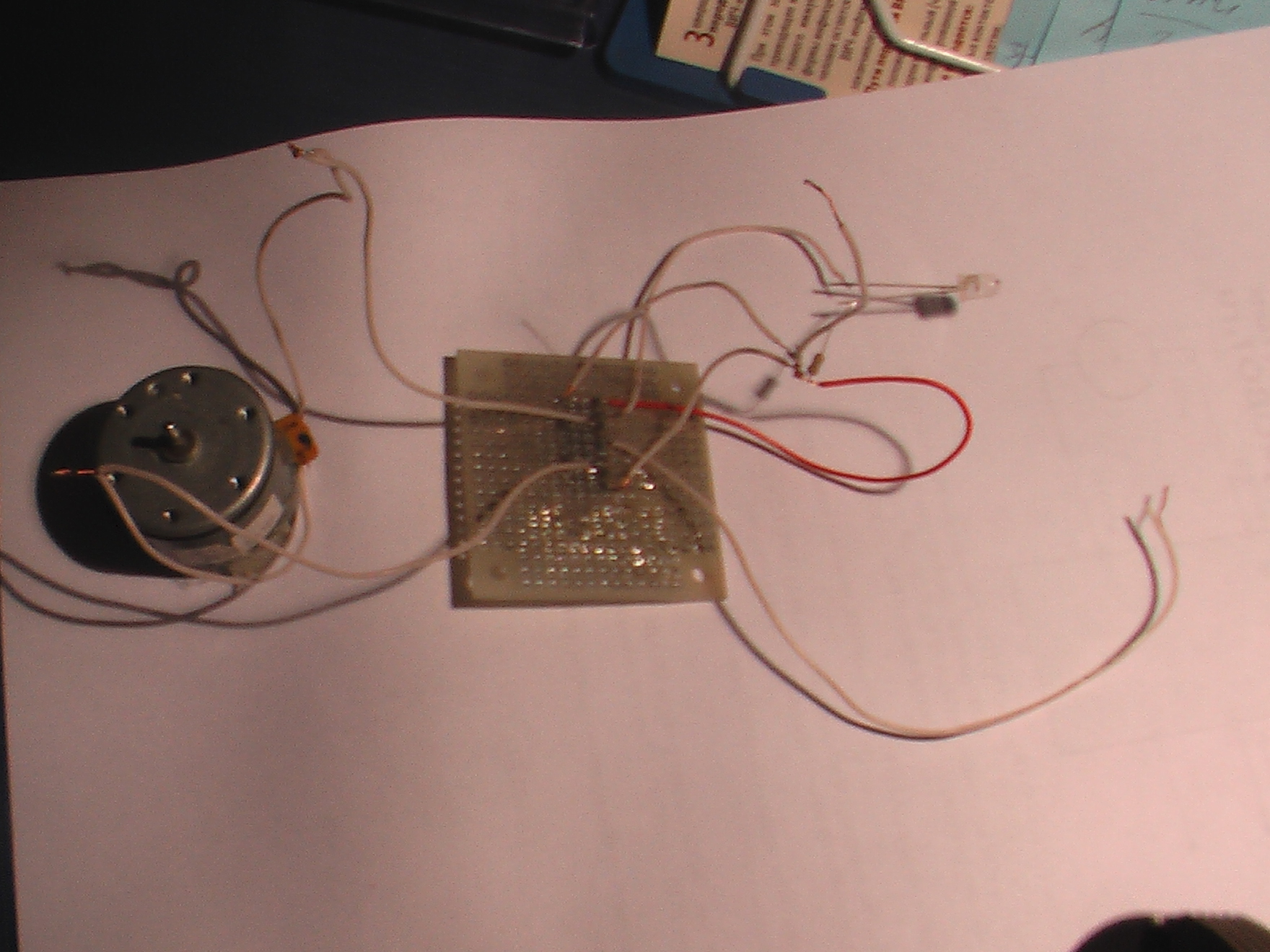

Вот чо я натворил с разных ракурсов.Два белых проводка - "+" и "-". Если кто чо поймёт ПОМОГИТЕ. Заранее спасибо
Вложения
grig1994

Сообщения: 15
Зарегистрирован: 05 май 2008, 15:33
Откуда: Питер
прог. языки: PASCAL, BASIC,JavaScript(плохо),html

Re: Помогите решить проблему с L293DNE.

Сообщение yak-40 » 05 май 2008, 22:21

Ничего не понятно :(
Схему в студию!
Плюс и минус хотя бы разными цветами сделал бы :)

Добавлено спустя 3 минуты 19 секунд:
Пиво Карлсберг видно, припой пос 61 тоже.....
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Помогите решить проблему с L293DNE.

Сообщение grig1994 » 05 май 2008, 22:22

Я купил 4 комплекта деталей.
думал что какая нибудь из них палёная всё равно не фурычит

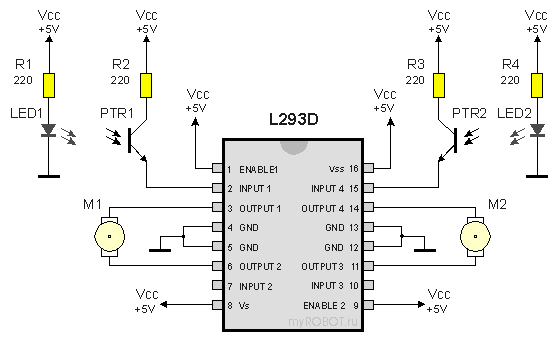

Схема вот.
Вложения
.gif
.gif (8.32 КиБ) Просмотров: 742
grig1994

Сообщения: 15
Зарегистрирован: 05 май 2008, 15:33
Откуда: Питер
прог. языки: PASCAL, BASIC,JavaScript(плохо),html

Re: Помогите решить проблему с L293DNE.

Сообщение yak-40 » 05 май 2008, 22:32

Снова здорова!!!
В начале топика я уже объяснял, что 7 вывод оставлять неподключенным НЕЛЬЗЯ!!! :O: :O:
Подключите его к земле, и всё заработает, правда в одну сторону :)
И питание не должно превышать 5 вольт!
Читайте внимательней!
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Помогите решить проблему с L293DNE.

Сообщение grig1994 » 05 май 2008, 22:37

Очень извеняюсь что не прочитал. Но ведь там не семь, а восемь свободных выходов. Какой из них подключать не надо
grig1994

Сообщения: 15
Зарегистрирован: 05 май 2008, 15:33
Откуда: Питер
прог. языки: PASCAL, BASIC,JavaScript(плохо),html

Re: Помогите решить проблему с L293DNE.

Сообщение yak-40 » 05 май 2008, 22:40

Номер 7 :lol:

Добавлено спустя 1 минуту 4 секунды:
на минус
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Помогите решить проблему с L293DNE.

Сообщение grig1994 » 05 май 2008, 22:45

не понял прикола. Как этот выход называется

Добавлено спустя 54 секунды:
Всё врубился. Долго доходило :D

Добавлено спустя 4 минуты 19 секунд:
Спасибо,что объяснил. RESPECT!!! :) :)
grig1994

Сообщения: 15
Зарегистрирован: 05 май 2008, 15:33
Откуда: Питер
прог. языки: PASCAL, BASIC,JavaScript(плохо),html

Re: Помогите решить проблему с L293DNE.

Сообщение Kartush » 05 май 2008, 22:48

Работает? В обе стороны крутит?
Kartush

Сообщения: 47
Зарегистрирован: 26 мар 2008, 20:11
Откуда: Украина. Херсон.
ФИО: Дмитрий

Re: Помогите решить проблему с L293DNE.

Сообщение Master » 05 май 2008, 22:51

Макетка это ваще :o
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Помогите решить проблему с L293DNE.

Сообщение grig1994 » 05 май 2008, 22:51

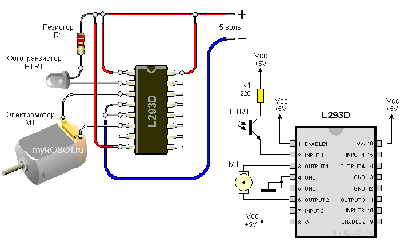

А ТУТ НАДО 7 и 10 к минусу
Вложения
grig1994

Сообщения: 15
Зарегистрирован: 05 май 2008, 15:33
Откуда: Питер
прог. языки: PASCAL, BASIC,JavaScript(плохо),html

Re: Помогите решить проблему с L293DNE.

Сообщение Master » 05 май 2008, 23:03

1 - Enabled "+" разрешает крутить мотор, "-" запрещает
2, 7 - Input1, Input2 - если на одну ножку подать "+", а на другую "-", то мотор будет крутится в одну сторону, если поменять "+" и "-" на этих ножках, то мотор будет крутится в другую сторону.
3, 4, 5, 6 - думаю понятно по схеме.
7 - Vs это напраяжение питания двигателя, сюда подаем напряжение которое нада для работы моторов, обычно 5 вольт.
8 - Vss сюда подключаем 5 вольт, это питание микросхемы чтобы она работала.
Остальные ножки все тоже самое тока для 2-го мотора.

Добавлено спустя 3 минуты 7 секунд:
А ТУТ НАДО 7 и 10 к минусу

Да но тогда моторы будут крутится в одну сторону, ты скажи что ты хочешь сделать таракана который ползет на свет или схему которая будет крутить 1 или 2 мотора в разные стороны?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Помогите решить проблему с L293DNE.

Сообщение grig1994 » 05 май 2008, 23:06

мне yak-40 сказал, что 7 к минусу. Я так и сделал. Тепер мотор постоянно крутится, вне зависимости падает на фототранзистор свет или нет
Вложения
.gif
.gif (8.32 КиБ) Просмотров: 681
grig1994

Сообщения: 15
Зарегистрирован: 05 май 2008, 15:33
Откуда: Питер
прог. языки: PASCAL, BASIC,JavaScript(плохо),html

Re: Помогите решить проблему с L293DNE.

Сообщение Kartush » 05 май 2008, 23:13

grig1994, я тебя абсолютно понимаю,мне тут тоже много чего советовали,причём к нужному результату я так и не дошёл. Но если L293D использовать с МК,то всё работает на ура! Так что,если собираешься работать с МК, то начинай уже, а с этим не парься.
Kartush

Сообщения: 47
Зарегистрирован: 26 мар 2008, 20:11
Откуда: Украина. Херсон.
ФИО: Дмитрий
