Помогите решить проблему с L293DNE.

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Re: Помогите решить проблему с L293DNE.

Сообщение Master » 05 май 2008, 23:26

вне зависимости падает на фототранзистор свет или нет

Убери вообще фототранзистор, вначале разберись как работает микросхема. А если будешь делать бездумно, опираясь постоянно на чужие советы ничего не получится.

Добавлено спустя 2 минуты 21 секунду:
А мотор у тебя постоянно крутится потомучто фототранзистор очень чувствительный, закройся в кладовке с выключенным светом и посмотри на результат, а так же увеличь сопротивление на резисторе.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Помогите решить проблему с L293DNE.

Сообщение Victorovych » 05 май 2008, 23:29

Попробуй от эммитера фототранзистора на минус резистор повесить, килоома на 2-3
Век наш таков, что он гордится машинами, умеющими думать,
и побаивается людей, которые проявляют ту же способность...
Аватара пользователя
Victorovych

Сообщения: 491
Зарегистрирован: 20 сен 2007, 11:44
Откуда: Харьков
Skype: Victorovych_FF
прог. языки: ASM
ФИО: Иван ВикторОвич

Re: Помогите решить проблему с L293DNE.

Сообщение Kartush » 05 май 2008, 23:47

Та там даже без фототранзистора не пашет (брать резистор на 33 ома и на 1 Мом поочерёдно на вход через них + подавать) и всё равно пока на другом входе есть - мотор ничем не остановишь. Экспериментировал не раз. Хотя по теории должно быть иначе((
Kartush

Сообщения: 47
Зарегистрирован: 26 мар 2008, 20:11
Откуда: Украина. Херсон.
ФИО: Дмитрий

Re: Помогите решить проблему с L293DNE.

Сообщение grig1994 » 06 май 2008, 14:51

фраза "А если будешь делать бездумно, опираясь постоянно на чужие советы ничего не получится." мне вообще не понравилась. Я этим три дня занимаюсь и ни чё в этом не понимаю. :(
Я точно уверен, что собрал всё правильно. Вначале у меня движок вообще не крутился. Мне тут предложили подключить выход с номером семь к минусу (смотрите схему которая выше-с myrobot) и теперь движок постоянно крутится вне зависимости падает на фототранз. свет или нет. Я даже в темную комнуту уходил (мне сказали что может у меня фототранзистор очень чувств.) ВСЁРАВНО!!! Он и в полной темноте крутился .пожалуйста П0М0ГИТЕЕЕ!!!!
Заранее спасибо.

Давай не будем плодить на форуме сообщения с одинаковым содержанием! (Myrobot на макетной плате)
<Digit>
grig1994

Сообщения: 15
Зарегистрирован: 05 май 2008, 15:33
Откуда: Питер
прог. языки: PASCAL, BASIC,JavaScript(плохо),html

Re: Помогите решить проблему с L293DNE.

Сообщение Master » 06 май 2008, 17:37

Я точно уверен, что собрал всё правильно.

Я тоже много чего правильного собирал и оно не работало, наверное это все неправильные детали виноваты :lol:
Убери фототранзистор ваще и подсоедини эту ножку к плюсу напрямую, моторчик должен крутится в одну сторону, потом поменяй + и - на 7-ой и этой ножке должен крутится в другую. Если это получится значит все работает и нужно колдавать с фототранзистором, купить например другой модели, но для начала поставить переменное сопротивление на 1, а потом если не поможет на 10 КОм.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Помогите решить проблему с L293DNE.

Сообщение grig1994 » 06 май 2008, 17:44

Я пробовал убирать фототранзистор. Всё получалось

Добавлено спустя 1 минуту 20 секунд:
" для начала поставить переменное сопротивление на 1, а потом если не поможет на 10 КОм." ЧТО ЭТО ЗНАЧИТ :shock:
grig1994

Сообщения: 15
Зарегистрирован: 05 май 2008, 15:33
Откуда: Питер
прог. языки: PASCAL, BASIC,JavaScript(плохо),html

Re: Помогите решить проблему с L293DNE.

Сообщение Myp » 06 май 2008, 17:53

Господа
предлагаю крепко послать товарища grig1994 учить матчасть
пока он тут всем моск не взорвал :o

подскажите ссылку на сайт для чайников радиолюбителей
я вот такой тока знаю http://www.radiokot.ru/start/analog/basics/
там про резисторы, электричество и т.п.
очень доходчиво, для самых маленьких :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15938
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Помогите решить проблему с L293DNE.

Сообщение yak-40 » 06 май 2008, 18:00

Не паникуй! все нормально!
Если двигатель заработал, это уже хорошо.
Делаем следущее:
2 вывод микросхемы отрываем от фототранзистора и подсоединяем к минусу.
Двигатель должен остановиться.
Далее, вывод 2 отключаем от минуса, и через резистор ~1 ком подключаем к питанию (+5 в), двигатель должен заработать.
Если все так, то микросхема исправна и работает.
То же самое можно сделать с выводом 7. (разумеется вывод 2 теперь должен быть подключен к минусу), двигатель закрутится в другую сторону :)
Удачи!

Добавлено спустя 5 минут 53 секунды:
Myp писал(а):Господа
предлагаю крепко послать товарища grig1994 учить матчасть

Согласен!
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Помогите решить проблему с L293DNE.

Сообщение grig1994 » 06 май 2008, 18:51

Всё так. Почему тогда схема не работает
grig1994

Сообщения: 15
Зарегистрирован: 05 май 2008, 15:33
Откуда: Питер
прог. языки: PASCAL, BASIC,JavaScript(плохо),html

Re: Помогите решить проблему с L293DNE.

Сообщение rig » 06 май 2008, 19:12

диод не той системы наверно, проверь на нем напряжение днем и ночью

Добавлено спустя 1 минуту 42 секунды:
может его просто перевернуть надо?
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Помогите решить проблему с L293DNE.

Сообщение Victorovych » 06 май 2008, 19:23

Victorovych писал(а):Попробуй от эммитера фототранзистора на минус резистор повесить, килоома на 2-3

Пробовал?
Аватара пользователя
Victorovych

Сообщения: 491
Зарегистрирован: 20 сен 2007, 11:44
Откуда: Харьков
Skype: Victorovych_FF
прог. языки: ASM
ФИО: Иван ВикторОвич

Re: Помогите решить проблему с L293DNE.

Сообщение yak-40 » 06 май 2008, 21:45

grig1994 писал(а):Всё так. Почему тогда схема не работает

Потому что схема составленна безграмотно!
Попробуй ко 2-му выводу микросхемы, вместе с фототранзистором подключить резистор 10 ком на минус.
Затем цифровым вольтметром или осцилографом замерь напряжение на 2-м выводе про освещенном фототранзисторе и наосвещенном. При освещенном напряжение должно быть не менее 3,6 в. а при неосвещенном менее 0,6.
Тогда все заработает :)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Помогите решить проблему с L293DNE.

Сообщение vlnzpua » 21 окт 2008, 13:11

Драсте.

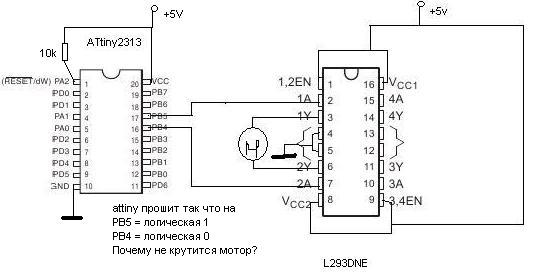

Посмотрите позжалуйста на картинку и скажите что не так?.. :)
Прочёл топик, но мне не помогло :)
Вложения
vlnzpua

Сообщения: 4
Зарегистрирован: 11 окт 2008, 11:04

Re: Помогите решить проблему с L293DNE.

Сообщение =DeaD= » 21 окт 2008, 13:28

А напрямую на ноги 1A, 2A не пробовал подавать чего надо?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Помогите решить проблему с L293DNE.

Сообщение Myp » 21 окт 2008, 13:33

вопервых
ты уверен что мега подаёт 1 и нолик туда куда надо?
прверь тестером

потом попробуй сам подавать 1 и 0 на ноги
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15938
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
