TOSIK писал(а):скачал шит
ATmega16(L) (357 pages, revision O, updated 03/07)

а чё значит (L)  а ?

на ПЕРВОЙ стр даташита.

Питалово 3.3В

Myp писал(а):это значить что у неё пониженное энергопотребление
и питается она не от 5 вольт а от 3х
и тактовая частота маленько пониже максимальная

Ага маленько в 2 раза с 16 до 8 МГц.

SSG писал(а):Питалово 3.3В

Зря вы ТАК.

от 2.7 до 5.5 =)

Вот это правильно.

avr123.nm.ru писал(а):

SSG писал(а):Питалово 3.3В

Зря вы ТАК.

Ну грубо  :)

Мур писал(а):от 2.7 до 5.5 =)

Штрейкбрехер  :lol:

спасибо разеснили  :shock:

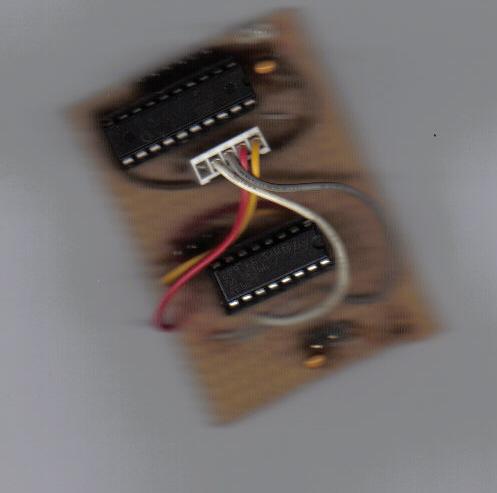

авот маё

у меня прозьба плиз проверьти маи наброски
так-как я в этом деле new новый гдето есть ашибки
жду ваших замечаний

Интересная ситуация вышла! Автоматика сложнейшая наука, и грех не воспользоваться помощю! В общем преподаватель, который решил мне подсобить хочет собрать что-то вроде отладочной платы, и просил приобрести светодиодный индикатор В100е! А такого обозначения индикаторов я не в жисть не видывал! А в магах и подавно такого не слышали! Помогите, не в курсе кто-нибудь, что енто за дисплей-то такой!  :?:

А у него нельзя уточнить ЧЕГО ОН хочет ???

отладочная плата сопственного пошиба для ATmeg32

смотрите  ATmeg32.narod.ru

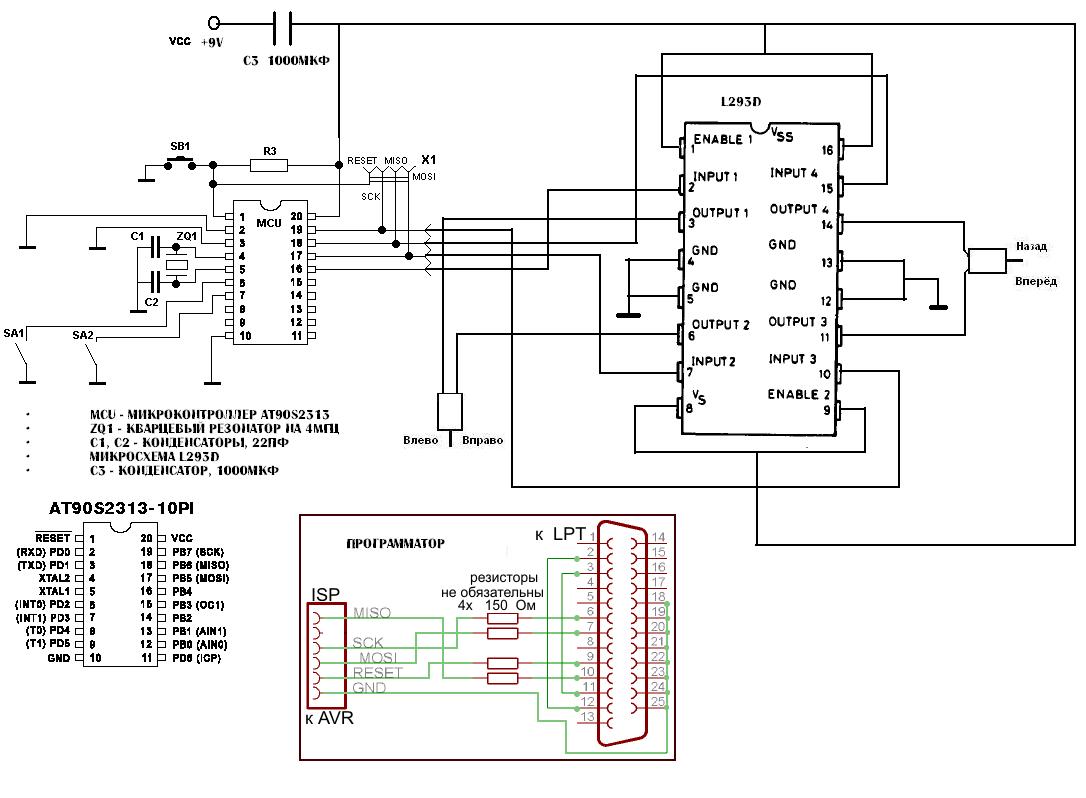

Начертил схему, по полученной инфе.
К ней пару вопросов:
1) написано 9В ... ничего не сгорит при правильном подключении?? И если учесть тот факт что Я использую L293D.
2) Также GND соеденяется прогромматором с ПК .... в ПК ничего не сгорит ???  :D
3)ответвления от 2,3,6,7 контактов МК,насколько понимаю, вобще не обязательны?
4) Ваши советы как опытных людей в данной области. (Переходить на Мегу буду на следующем проекте)
Взаранее благодарю.

1. Ну, вообще-то, контроллер с напряжением питания до 5.5В от 9В через стабилизатор, типа 7805 питают.
2. Напротив, без соединения земель может сгореть!
3. А что за схема и что пишут в даташите? Например, на вскидку, на 6 и 7 могут подаваться сигналы с переднего и заднего бамперов. (нет даташита на этот контроллер, поэтому по п.3 только предположение).
4.
4.1. Поставить стабилизатор для питания контроллера.
4.2. Надо бы керамический конденсатор на 0.1мФ на питание поставить и при компоновке его поближе к контроллеру разместить.
4.3. Параллельно R3 хорошо бы диодик, а параллельно SB1 - конденсатор на 0.1мФ.
4.4. В разъем Х1 добавить gnd.
4.5. Убедиться, что напряжение питания двигателей около 9В. Иначе - уменьшить.
4.6. Добавить какой-нибудь примитивный сигнализатор, например на светодиоде - может существенно помочь с отладкой.
К сожалению, у меня нет даташита на такой контроллер и я с таким не работал, поэтому без дальнейших подробностей. А вообще, начинать нужно с цели, которая у инженеров называется техническим заданием, т.е. сначала нужно определиться что Вы собираетесь строить, какую функциональность это должно иметь, а потом уже выбирать железо и рисовать схему. А то, к примеру, черт его знает для чего у Вас там SA1 и SA2. Я предположил, что для бамперов, а как оно на самом деле?
А вообще оч. похвально, что схему сами рисовали, это очень ценно.
