Нужна помошь в освоении proteus.

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Re: Нужна помошь в освоении proteus.

Сообщение Vovan » 06 янв 2012, 13:36

<а другой вправо влево.> наверное передние?
Ну тогда схема для написания программы, можно сказать, уже годится. Однако для исполнения в железе - нет (питание!).
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Нужна помошь в освоении proteus.

Сообщение INDEPENDENT » 06 янв 2012, 14:06

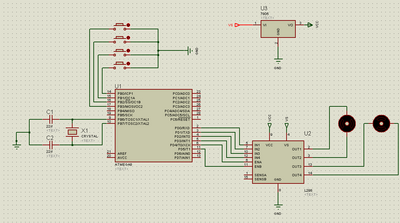

Надеюсь правильно..

Добавлено спустя 1 минуту 6 секунд:
Программировать буду в CV avr

Добавлено спустя 47 секунд:
Не могу только понять ,как подается напряжение на МК.
Вложения
INDEPENDENT

Сообщения: 52
Зарегистрирован: 28 окт 2010, 21:37
Skype: independent645

Re: Нужна помошь в освоении proteus.

Сообщение Vovan » 06 янв 2012, 14:13

В Протеусе питание ужЕ подано на МК (в железе питание по д\ш).
Теперь осталось залить hex в МК и, нажимая кнопки мышкой, наблюдать работу :)
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Нужна помошь в освоении proteus.

Сообщение INDEPENDENT » 06 янв 2012, 14:14

А что такое д/ш?

Добавлено спустя 16 секунд:
Сейчас напишу программу.
INDEPENDENT

Сообщения: 52
Зарегистрирован: 28 окт 2010, 21:37
Skype: independent645

Re: Нужна помошь в освоении proteus.

Сообщение Vovan » 06 янв 2012, 14:15

д\ш = даташит = datasheet
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Нужна помошь в освоении proteus.

Сообщение INDEPENDENT » 06 янв 2012, 14:26

Я правильно исправил схему сейчас?
INDEPENDENT

Сообщения: 52
Зарегистрирован: 28 окт 2010, 21:37
Skype: independent645

Re: Нужна помошь в освоении proteus.

Сообщение Vovan » 06 янв 2012, 14:54

Я бы вместо Vc и Vs поставил бы конкретные значения напряжений (есть опция - properties). А кроме того в свойствах (properties) моторов поставить напряжение нужное для их работы. Ну это рекомендация.

А почему Sens-ы в воздухе? Значит плохо прочел д\ш про L298.
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Нужна помошь в освоении proteus.

Сообщение INDEPENDENT » 06 янв 2012, 15:22

А где эта операция для vs и vc. Для моторов нашел, хотя не уверен
INDEPENDENT

Сообщения: 52
Зарегистрирован: 28 окт 2010, 21:37
Skype: independent645

Re: Нужна помошь в освоении proteus.

Сообщение Vovan » 06 янв 2012, 15:35

1.убрать на L298 input-ы (Vs и Vc)
2.поставить вместо них значки power
3.кликнуть по значку power правой мышкой
4.написать в ручную в окошке properties +5V (+7.2V)
5.Sens-ы посадить на GND
6.в окошке properties для каждого из моторов написать вручную 7.2V
7. для ясности картины проделать пункт 1-4 для 7805.
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Нужна помошь в освоении proteus.

Сообщение INDEPENDENT » 06 янв 2012, 15:47

string?
INDEPENDENT

Сообщения: 52
Зарегистрирован: 28 окт 2010, 21:37
Skype: independent645

Re: Нужна помошь в освоении proteus.

Сообщение Vovan » 06 янв 2012, 15:50

Да
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Нужна помошь в освоении proteus.

Сообщение INDEPENDENT » 06 янв 2012, 15:53

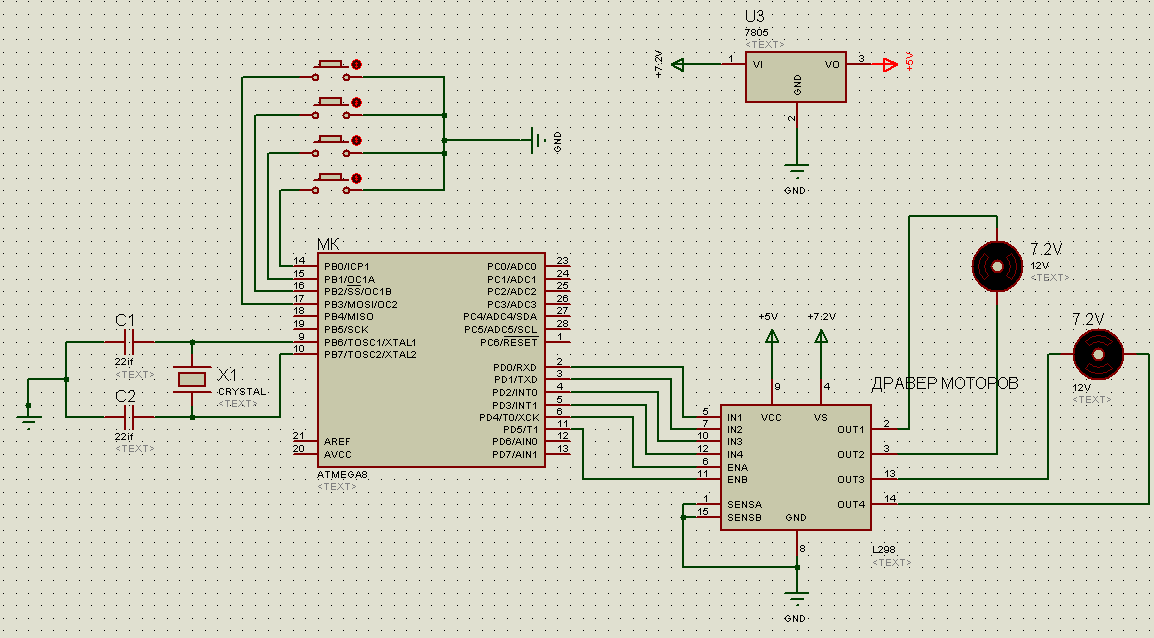

Вот так?
Вложения
INDEPENDENT

Сообщения: 52
Зарегистрирован: 28 окт 2010, 21:37
Skype: independent645

Re: Нужна помошь в освоении proteus.

Сообщение Vovan » 06 янв 2012, 16:00

Да, теперь можно hex грузить, для этого по МК кликнуть правой, а зетем левой кнопками мыши и в поле Program File указать путь к hex файлу, кликнуть Ок - МК прошит :) . Можно запускать симуляцию и клацать кнопками :roll:
(а говорилось что со светодиодами уже все ок :wink: а? )
ЗЫ: О! Щас тока разглядел - моторы так и не адаптированы :x Почему там и 12V и 7.2V? Я ж написал как это делать. Повторю: там где 12V стереть и написать вручную 7.2V.
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Нужна помошь в освоении proteus.

Сообщение INDEPENDENT » 06 янв 2012, 16:11

Можно смело при пайки заменить кнопки на светодиоды. Только резистор поставить, что бы не сгорели.

Добавлено спустя 46 секунд:
Исправил. И нашел на русском д/ш.
INDEPENDENT

Сообщения: 52
Зарегистрирован: 28 окт 2010, 21:37
Skype: independent645

Re: Нужна помошь в освоении proteus.

Сообщение Vovan » 06 янв 2012, 16:14

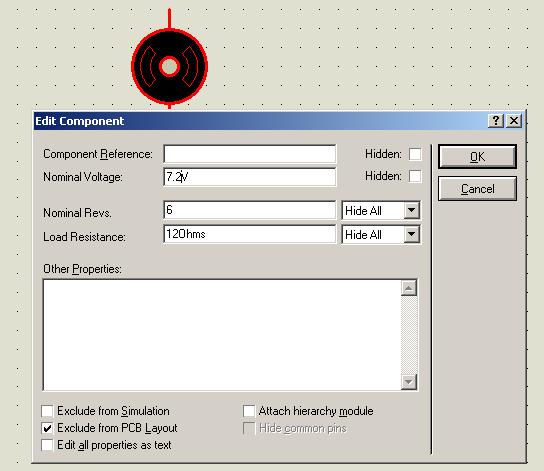

Здесь:

Добавлено спустя 2 минуты 16 секунд:
Опять 25! Какие светодиоды? :shock: Светодиоды - СВЕТЯТ светом разного цвета :wink:
Может Фотодиоды? дак их и без резисторов можно вместо кнопок, только понт какой? (в смысле алгоритм)
Вложения
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm
