Re: Нужна помошь в освоении proteus.

Сообщение INDEPENDENT » 15 янв 2012, 20:13

А бывает такое , что бы зависало и моментально выскакивало окно закрыть приложение?
INDEPENDENT

Сообщения: 52
Зарегистрирован: 28 окт 2010, 21:37
Skype: independent645

Re: Нужна помошь в освоении proteus.

Сообщение Vovan » 15 янв 2012, 21:38

Это происходит только с этим проектом? Или вообще?
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Нужна помошь в освоении proteus.

Сообщение INDEPENDENT » 16 янв 2012, 21:53

Я только этот разрабатывал.

Добавлено спустя 44 секунды:
А тут есть люди, кто могут расписать математически движение колеса?
INDEPENDENT

Сообщения: 52
Зарегистрирован: 28 окт 2010, 21:37
Skype: independent645

Re: Нужна помошь в освоении proteus.

Сообщение Duhas » 16 янв 2012, 21:54

О_о вы о чем ? какое движение колеса ?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Нужна помошь в освоении proteus.

Сообщение Vovan » 16 янв 2012, 22:41

Может протеус некорректен? может адрес hexa не тот... да мало ли...
Думать, искать, пробовать альтернативы...
Колесо? ПИД что ль? Дык вроде в Вике есть на си... Или: что нужно то? (на каком уровне?)
тут походу без экстрасенсов не обойтись...
Кстати, почему их (экстрасенсов) вечно нужно вызывать? Почему экстрасенсорно не бдят? (шучу канешно...)
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Нужна помошь в освоении proteus.

Сообщение vgololobov » 29 янв 2012, 13:27

INDEPENDENT писал(а):Я только этот разрабатывал.

Добрый день!

Я намерен в ближайшее время заняться практическими экспериментами с простым роботом. Если хотите, давайте вместе. Напишите: vgololobov(собака)yandex(точка)ru.

С уважением, Владимир Гололобов.
vgololobov

Сообщения: 1
Зарегистрирован: 29 янв 2012, 13:14

Re: Нужна помошь в освоении proteus.

Сообщение avr123.nm.ru » 03 фев 2012, 00:20

а протеус тут причем? :D
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Нужна помошь в освоении proteus.

Сообщение INDEPENDENT » 06 фев 2012, 22:13

Все работает, но почему то только на другом Atmega))
INDEPENDENT

Сообщения: 52
Зарегистрирован: 28 окт 2010, 21:37
Skype: independent645

Re: Нужна помошь в освоении proteus.

Сообщение INDEPENDENT » 14 мар 2012, 15:10

Нет, не работает, помогите кто-нибудь написать программу в CVavr, очень СРОЧНО нужно!

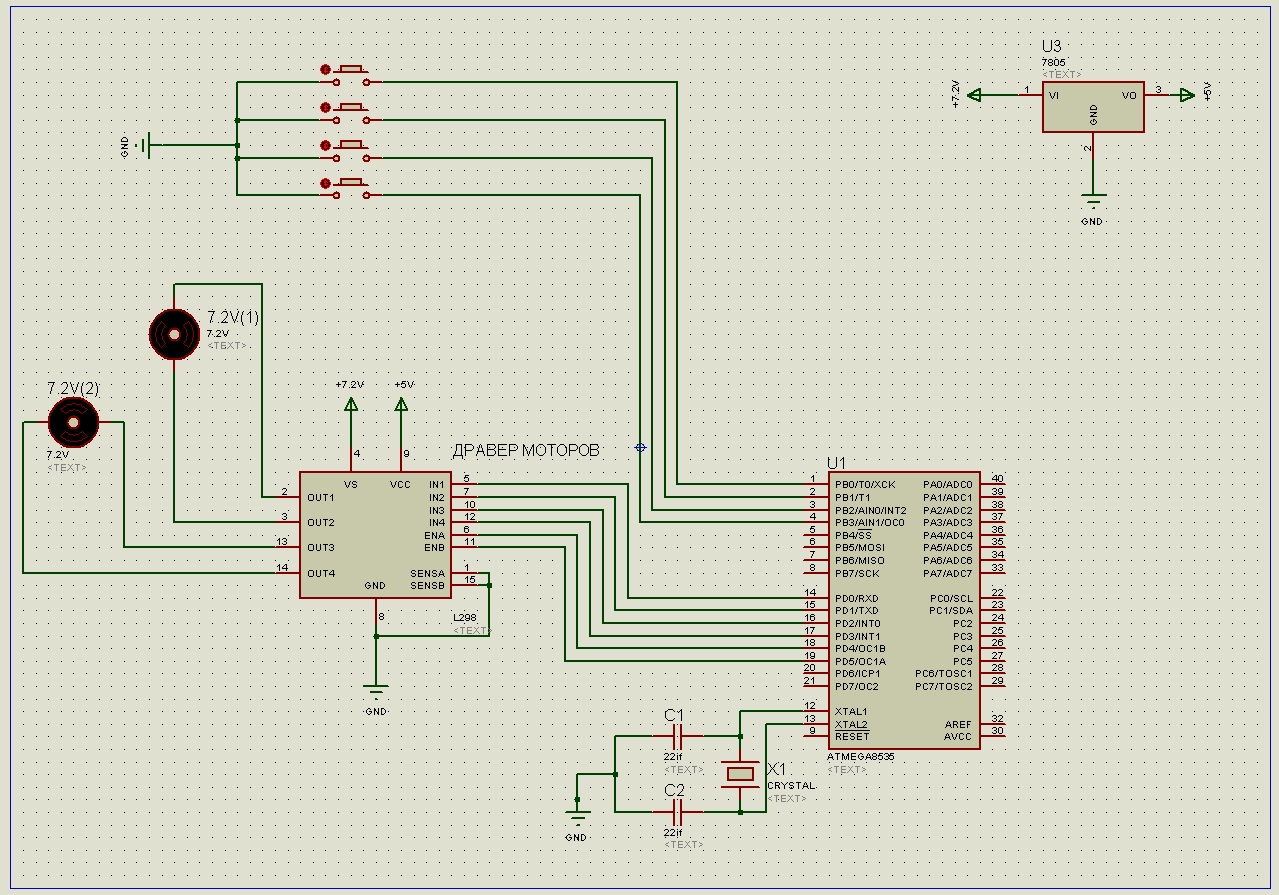

Нужно, чтобы при нажатии первой кнопки, мотор, что выше крутился вправо, при нажатии второй кнопки влево. При нажатии третей кнопки, нижний мотор крутился в право и при нажатии четвертой кнопки крутился влево.

Добавлено спустя 2 минуты 55 секунд:
Сама микросхема рабочая.
Вложения
INDEPENDENT

Сообщения: 52
Зарегистрирован: 28 окт 2010, 21:37
Skype: independent645

Re: Нужна помошь в освоении proteus.

Сообщение dccharacter » 14 мар 2012, 15:13

А что будет если одновременно нажать на 1 и 2 кнопки или 3 и 4???
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4873
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Нужна помошь в освоении proteus.

Сообщение INDEPENDENT » 14 мар 2012, 18:04

Все написал!!! Все крутится и вертится так как надо.

Добавлено спустя 1 минуту 13 секунд:
Замыкает, кстати говоря, надо поставить защитное условие!

Добавлено спустя 12 минут 29 секунд:
Есть идеи как поставить защиту?

Добавлено спустя 4 минуты 12 секунд:
Все сделал!!! Теперь при нажатии обеих кнопок колесо стоит!

Добавлено спустя 1 час 45 минут 3 секунды:
Кому интересно!
Код: Выделить всёРазвернуть
#include <mega8535.h>

// Declare your global variables here

void main(void)
{
// Declare your local variables here

// Input/Output Ports initialization
// Port A initialization
// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In
// State7=T State6=T State5=T State4=T State3=T State2=T State1=T State0=T
PORTA=0x00;
DDRA=0x00;

// Port B initialization
// Func7=In Func6=In Func5=In Func4=In Func3=Out Func2=Out Func1=Out Func0=Out
// State7=T State6=T State5=T State4=T State3=1 State2=1 State1=1 State0=1
PORTB=0x0F;
DDRB=0x0F;

// Port C initialization
// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In
// State7=T State6=T State5=T State4=T State3=T State2=T State1=T State0=T
PORTC=0x00;
DDRC=0x00;

// Port D initialization
// Func7=In Func6=In Func5=Out Func4=Out Func3=Out Func2=Out Func1=Out Func0=Out
// State7=T State6=T State5=1 State4=1 State3=0 State2=0 State1=0 State0=0
PORTD=0x30;
DDRD=0x3F;

// Timer/Counter 0 initialization
// Clock source: System Clock
// Clock value: Timer 0 Stopped
// Mode: Normal top=FFh
// OC0 output: Disconnected
TCCR0=0x00;
TCNT0=0x00;
OCR0=0x00;

// Timer/Counter 1 initialization
// Clock source: System Clock
// Clock value: Timer1 Stopped
// Mode: Normal top=FFFFh
// OC1A output: Discon.
// OC1B output: Discon.
// Noise Canceler: Off
// Input Capture on Falling Edge
// Timer1 Overflow Interrupt: Off
// Input Capture Interrupt: Off
// Compare A Match Interrupt: Off
// Compare B Match Interrupt: Off
TCCR1A=0x00;
TCCR1B=0x00;
TCNT1H=0x00;
TCNT1L=0x00;
ICR1H=0x00;
ICR1L=0x00;
OCR1AH=0x00;
OCR1AL=0x00;
OCR1BH=0x00;
OCR1BL=0x00;

// Timer/Counter 2 initialization
// Clock source: System Clock
// Clock value: Timer2 Stopped
// Mode: Normal top=FFh
// OC2 output: Disconnected
ASSR=0x00;
TCCR2=0x00;
TCNT2=0x00;
OCR2=0x00;

// External Interrupt(s) initialization
// INT0: Off
// INT1: Off
// INT2: Off
MCUCR=0x00;
MCUCSR=0x00;

// Timer(s)/Counter(s) Interrupt(s) initialization
TIMSK=0x00;

// Analog Comparator initialization
// Analog Comparator: Off
// Analog Comparator Input Capture by Timer/Counter 1: Off
ACSR=0x80;
SFIOR=0x00;

while (1)
      {
      // Place your code here

{if ((PINB.0==0)&&(PINB.1==1))
{PORTD.0=1 ;
PORTD.1=0;}}

{if ((PINB.0==1)&&(PINB.1==0))
{PORTD.0=0 ;
PORTD.1=1;}}

{if (((PINB.0==0)&&(PINB.1==0))||((PINB.0==1)&&(PINB.1==1)))
{PORTD.0=0 ;
PORTD.1=0;}}





{if ((PINB.2==0)&&(PINB .3==1))
{PORTD.2=1;
PORTD.3=0;}}

{if ((PINB.2==1)&&(PINB.3==0))
{PORTD.2=0 ;
PORTD.3=1;}}

{if (((PINB.2==1)&&(PINB.3==1))||((PINB.2==0)&&(PINB.3==0)))
{PORTD.2=0;
PORTD.3=0;}}

     }
      };
INDEPENDENT

Сообщения: 52
Зарегистрирован: 28 окт 2010, 21:37
Skype: independent645

Re: Нужна помошь в освоении proteus.

Сообщение INDEPENDENT » 15 мар 2012, 20:09

Народ ,как спаивать все это??
INDEPENDENT

Сообщения: 52
Зарегистрирован: 28 окт 2010, 21:37
Skype: independent645

Re: Нужна помошь в освоении proteus.

Сообщение TomaT » 18 мар 2012, 17:58

Водкой :D
Аватара пользователя
TomaT

Сообщения: 354
Зарегистрирован: 25 июл 2007, 10:38
Откуда: Москва (Троицк, МО)
ФИО: Антон Миронов

Re: Нужна помошь в освоении proteus.

Сообщение INDEPENDENT » 18 мар 2012, 18:27

Как мило, я не пью. :P
