ЖК экранчик от калькулятора, экран калькулятора.

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re: ЖК экранчик от калькулятора, экран калькулятора.

Сообщение MiBBiM » 12 май 2009, 22:55

как такое вообще можно на поток поставить :o
Tomorrow will be. Better
Аватара пользователя
MiBBiM

Сообщения: 1866
Зарегистрирован: 29 окт 2007, 18:11
Откуда: Пермь
прог. языки: Brainfuck/Basic/Delphi/C++/Lisp/x86asm/JavaScript

Re: ЖК экранчик от калькулятора, экран калькулятора.

Сообщение Kolaha » 13 май 2009, 00:01

Да выложу без проблем! Только схема экспериментальная. Уже изменена. "0" предполагалось выводить кодом 0х0А, а потом всё таки решил 0х00. Просто надо будет на входах код 0х00 не оставлять, а например 0х0F. На номера пинов тоже не следует обращать внимания. Ничего не оптимизировалось. Чисто для экперимента. Да, диоды в стабилизаторе следует подобрать, что бы 1,6 в примерно было, по контрастности. Я даже один германиевый поставил. Помогать не знаю, пока и так всё понятно вроде. Ключи завтра поменяю, там посмотрим... Пока изображение так прилеплю, потом научусь как следует.
Kolaha

Сообщения: 2
Зарегистрирован: 12 май 2009, 21:50
Откуда: Russa

Re: ЖК экранчик от калькулятора, экран калькулятора.

Сообщение kolyay » 13 май 2009, 12:56

Приветствую! Это я был. Просто на почту яндекса письмо активации целую ночь шло. Так привычнее. Вобщем попробовал седня обычные транзисторы в качестве ключей - нормально идут! Можно экспериментировать сколько влезет! Хотя ещё вариант как нибудь китайцев под это дело подписать. Эти ребята быстро освоят в отличии от отечественного пр-ля.
kolyay

Сообщения: 10
Зарегистрирован: 12 май 2009, 21:05
Откуда: Russa

Re: ЖК экранчик от калькулятора, экран калькулятора.

Сообщение Myp » 13 май 2009, 14:36

нафига городить огород если за эти 120 р. можно купить отдельно саму стекляшку ЖКИ ?
нормальную с выводами паябельными
или накупить нужное количество стекляшек одноразрядных и сделать сколько надо разрядов

а за 230 рублей уже можно купить нормальный 2х строчный знакосинтезирующий дисплей
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15903
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: ЖК экранчик от калькулятора, экран калькулятора.

Сообщение kolyay » 13 май 2009, 15:54

Это уже серьёзно... Придётся всё сначала: покажите мне в продаже ЖК с высотой знака 18мм? и полной длиной 11 см, и прайс незабудьте глянуть! А накупить 8 штук это не огород?
Вложения
kolyay

Сообщения: 10
Зарегистрирован: 12 май 2009, 21:05
Откуда: Russa

Re: ЖК экранчик от калькулятора, экран калькулятора.

Сообщение contr » 13 май 2009, 16:28

Ну, фоток дешевых ЖКИ со встроенным контроллером в теме хватает. Могу еще вспомнить про TIC5234 и т.п.
Вы забываете про то, что на вывод 8 символов на калькулятор через его родной контроллер нужно порядка 0,5сек. Смотреть на такое не очень приятно
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: ЖК экранчик от калькулятора, экран калькулятора.

Сообщение kolyay » 13 май 2009, 18:47

Совершенно верно, если не дольше. Щас попробовал - медленно однако. Вообще то мне 5 знаков надо. Щас ваш ЖК поищу, может и появились уже. С удовольствием куплю. Я то искал в сентябре.

Добавлено спустя 10 минут 20 секунд:
Во. Нашел.
TIC5234 5-ти символьный 7 сегментн. ЖКИ индикатор, 42x33x3 mm

Скажите, по вашему мнению 42 и 110 есть разница?
kolyay

Сообщения: 10
Зарегистрирован: 12 май 2009, 21:05
Откуда: Russa

Re: ЖК экранчик от калькулятора, экран калькулятора.

Сообщение contr » 13 май 2009, 19:03

зайдите на chip-nn.ru и выпишите что больше подходит. Через неделю получите
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: ЖК экранчик от калькулятора, экран калькулятора.

Сообщение Myp » 13 май 2009, 19:19

они бывают всех размеров

откуда по вашему китайцы берут эти дисплеи чтоб в калькулятор ставить?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15903
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: ЖК экранчик от калькулятора, экран калькулятора.

Сообщение kolyay » 13 май 2009, 20:22

Опять начинается тоже самое что было осенью! Ну найдите мне ЖК с высотой знака 18 мм (не всего модуля с платой, а только знака!), на 8 знаков, встроенный драйвер желателен. Сразу спасибо скажу публично и выкину все калькуляторы!

Добавлено спустя 1 минуту 42 секунды:
Китайцы скорее уже сами делают. И у нас делают, только не продают поштучно.
kolyay

Сообщения: 10
Зарегистрирован: 12 май 2009, 21:05
Откуда: Russa

Re: ЖК экранчик от калькулятора, экран калькулятора.

Сообщение Myp » 13 май 2009, 22:11

<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15903
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: ЖК экранчик от калькулятора, экран калькулятора.

Сообщение kolyay » 14 май 2009, 08:17

Вот и я к тому же.

Добавлено спустя 2 минуты 6 секунд:
Кстати Мур, 8 = 4 + 4!

Добавлено спустя 11 минут 3 секунды:

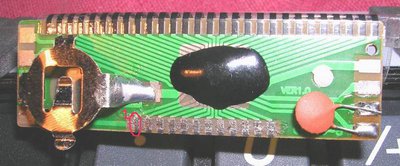

Вот у меня в калькуляторе такая платка. Написано ver1.0, На платке один крайний вывод идёт на "-", вот от него и начал счёт, обозначив его как первый.
Вложения
kolyay

Сообщения: 10
Зарегистрирован: 12 май 2009, 21:05
Откуда: Russa

Re: ЖК экранчик от калькулятора, экран калькулятора.

Сообщение kolyay » 17 май 2009, 17:00

Вобщем сделал. Нормально. Тормозит конечно (1 сек 8 цифр), но пойдёт для моих задач. Заодно на будущее и боле-менее приемлемых размеров наконец то нашёл ЖКИ 16х2. Размер области где то 90х20. Правда цена за 500, но делать нечего потом придётся брать. http://www.megachip.ru/search.php?page= ... s=15030202

Добавлено спустя 2 минуты 24 секунды:
Кстати там на предыдущих страницах и однострочники есть. ВОт у них то уже большие знаки получатся...
kolyay

Сообщения: 10
Зарегистрирован: 12 май 2009, 21:05
Откуда: Russa

Re: ЖК экранчик от калькулятора

Сообщение SpaceStranger » 21 июн 2009, 20:59

DronAxe писал(а):Делать вообще нефиг

первый провод - COM1
последние 2 - COM2 и COM3
остальные все информационные
управление в 4 такта:
1)
COM1 = 0
COM2 = ШИМ50%
COM3 = ШИМ50%
длительность 0.4мс
На информационные подаем единицу где надо
подаем 0 НА ВСЕ на 3мс

2)
COM1 = ШИМ50%
COM2 = 0
COM3 = ШИМ50%
длительность 0.4мс
На информационные подаем единицу где надо
подаем 0 НА ВСЕ на 3мс

3)
COM1 = ШИМ50%
COM2 = ШИМ50%
COM3 = 0
длительность 0.4мс
На информационные подаем единицу где надо
подаем 0 НА ВСЕ на 3мс

4) Восстанавливающий такт
COM1 = 1
COM2 = 1
COM3 = 1
на все информационные 0
на 0.4мс
подаем 0 НА ВСЕ на 3мс
Энджой ит

Что-то я не понял.. ШИМ50% ты подаешь на 2 общих - чтобы погасить сегменты, подключенные к этим общим или наоборот? И длительность 0.4 - это длительность в течение которой подается ШИМ, если да - то с какой частотой?
Т.е. раз длительность 0.4 мс, то частота то получается приличная, а у моего калькулятора например всего 50Гц .. и по идее использовать в одном такте 2 общих чаще всего нельзя - они конфликтовать будут..?
И вообще народ - у кого нибудь что-нибудь получилось по этой теме? :)
SpaceStranger

Сообщения: 5
Зарегистрирован: 21 июн 2009, 20:25
Откуда: А так нормально?

Re: ЖК экранчик от калькулятора, экран калькулятора.

Сообщение flyroman » 22 июн 2009, 00:29

SpaceStranger, читай нормально...Это описание подключения НЕПОСРЕДСТВЕННО К САМОМУ ЭКТРАНУ!!! от калькулятора.... без всех плат калькуляторных....

0.4 с - это длительность включения комбинации, за это врея отрисовывается цифры на экране..

характеристики калькулятора ВООБЩЕ не важны...потому что от него нужен тольок экран...

и по идее использовать в одном такте 2 общих чаще всего нельзя - они конфликтовать будут..?


что там конфликтовать будет? :crazy: ты же даже не разобрался что мы тут сделали....а уже говоришь про конфликты какие-то
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич
