Как померить отрицательное напряжение?

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Как померить отрицательное напряжение?

Сообщение Drunya » 11 янв 2009, 14:47

Нужно контроллером измерять отрицательное напряжение. Подскажите, как можно проще всего это сделать?
Глюк по-немецки означает "счастье"...
Аватара пользователя
Drunya

Сообщения: 196
Зарегистрирован: 05 июн 2007, 12:20
Откуда: Киев
прог. языки: C/C++, ASSEMBLER

Re: Как померить отрицательное напряжение?

Сообщение EdGull » 11 янв 2009, 14:57

земли общие?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Как померить отрицательное напряжение?

Сообщение -= Александр =- » 11 янв 2009, 15:41

Гугли по слову "Инвертирующий усилитель" (естественно если земли общие)
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Как померить отрицательное напряжение?

Сообщение =DeaD= » 11 янв 2009, 15:45

А какое есть положительное напряжение и какое отрицательное надо мерять? И какой ток есть на отрицательном напряжении? Может тупо делитель напряжения из резисторов огромного номинала? :oops:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Как померить отрицательное напряжение?

Сообщение avr123.nm.ru » 11 янв 2009, 15:50

Drunya писал(а):Нужно контроллером измерять отрицательное напряжение. Подскажите, как можно проще всего это сделать?

Резисторный делитель между измеряемым напряжением и опроным или питанием МК.

Подробней - http://avr123.nm.ru/z09b.htm

Измерение от -200 до +100 вольт - в PROTEUS

Последний раз редактировалось avr123.nm.ru 13 янв 2009, 10:40, всего редактировалось 2 раз(а).
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Как померить отрицательное напряжение?

Сообщение Duhas » 11 янв 2009, 23:54

а еще лучше сказать точно что и где нужно сделать )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Как померить отрицательное напряжение?

Сообщение Drunya » 12 янв 2009, 12:23

Земля общая. Идея - поставить в двухполярный БП цифровую индикацию напряжения, а то стрелочные вольтметры - не прикольно :roll:. Положительное напряжение мерять - не проблема, а вот отрицательное... Не, ну ясно, что можно взять внешний АЦП и REF+ кинуть на землю, а REF- на -Vcc. Только в наличии АЦП таких нету да и попроще хотелось.
To -= Александр =-: не совсем понял идею с инвертирующим усилителем
Глюк по-немецки означает "счастье"...
Аватара пользователя
Drunya

Сообщения: 196
Зарегистрирован: 05 июн 2007, 12:20
Откуда: Киев
прог. языки: C/C++, ASSEMBLER

Re: Как померить отрицательное напряжение?

Сообщение RoboTok » 12 янв 2009, 12:31

Можно сдвинуть входящий сигнал в положительную сторону и измерять только положительное напряжение.
Аватара пользователя
RoboTok

Сообщения: 1060
Зарегистрирован: 04 фев 2008, 13:18
Откуда: Москва
прог. языки: PHP

Re: Как померить отрицательное напряжение?

Сообщение avr123.nm.ru » 12 янв 2009, 12:49

Drunya писал(а):Не, ну ясно, что можно взять внешний АЦП и REF+ кинуть на землю, а REF- на -Vcc. Только в наличии АЦП таких нету да и попроще хотелось.

Резисторный делитель (2 резистора) между измеряемым напряжением и опроным напряжением AREF или питанием МК.
Подробней - http://avr123.nm.ru/z09b.htm

Написал КРУПНО, а то похоже человек обычным шрифтом не видит посты.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Как померить отрицательное напряжение?

Сообщение Drunya » 12 янв 2009, 19:49

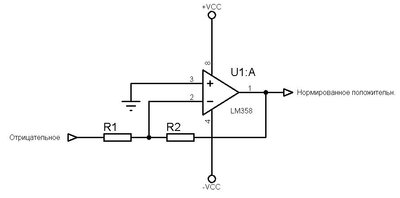

avr123.nm.ru, чего Вы так кипятитесь? :) Все Вы правильно сказали, только не совсем. Получилось что-то наподобие этого :oops: :
.jpg
Сойдет за первый сорт?
Глюк по-немецки означает "счастье"...
Аватара пользователя
Drunya

Сообщения: 196
Зарегистрирован: 05 июн 2007, 12:20
Откуда: Киев
прог. языки: C/C++, ASSEMBLER

Re: Как померить отрицательное напряжение?

Сообщение avr123.nm.ru » 12 янв 2009, 19:58

Эта схема не позволяет мерить напряжения выше нуля. А резисторный делитель позволяет.

И ОУ лучше взять по моей ссылке.

Добавлено спустя 59 секунд:
Drunya писал(а):avr123.nm.ru, Все Вы правильно сказали, только не совсем.

И в чем же я "не совсем" прав был ?
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Как померить отрицательное напряжение?

Сообщение Duhas » 12 янв 2009, 20:01

а обеспечит ли делитель всегда положительное напряжение?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Как померить отрицательное напряжение?

Сообщение RoboTok » 12 янв 2009, 20:19

avr123.nm.ru писал(а):Эта схема не позволяет мерить напряжения выше нуля.


Давненько не заходил на ваши курсы, сейчас зашёл по ссылке и был приятно удивлён :good:
Даже программку от TI показали, хорошая идея !
Страничка оформлена, наконец, приятно :D
Аватара пользователя
RoboTok

Сообщения: 1060
Зарегистрирован: 04 фев 2008, 13:18
Откуда: Москва
прог. языки: PHP

Re: Как померить отрицательное напряжение?

Сообщение avr123.nm.ru » 12 янв 2009, 20:29

Duhas писал(а):а обеспечит ли делитель всегда положительное напряжение?

Если правильные резисторы выбрать то КОНЕЧНО да.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Как померить отрицательное напряжение?

Сообщение Duhas » 12 янв 2009, 20:35

угу а если будет пик отр напруги и правильные резисторы не спасут? ОУ как-то приятнее в данном случае смотрица, хотя резисторы "красивее" чтоли...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
