Как померить отрицательное напряжение?

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re: Как померить отрицательное напряжение?

Сообщение avr123.nm.ru » 12 окт 2009, 08:10

blindman писал(а):Схема вот такая:

Коэффициент усиления R2/R1, V0 - средняя точка

Сомневаюсь я по этой схеме. и к.у. с минусом.
И вообще сигнал как то не связан с землей.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Как померить отрицательное напряжение?

Сообщение blindman » 12 окт 2009, 10:16

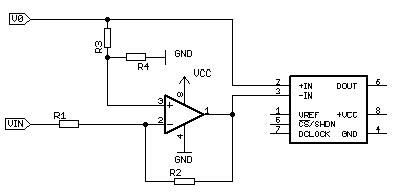

Вот так будет правильно
k = R2/R1
R2/R1 = R3/R4

avr123.nm.ru писал(а):и к.у. с минусом.

Это компенсируется включением дифф. входов АЦП
avr123.nm.ru писал(а):И вообще сигнал как то не связан с землей.

Конечно, связан.
Вложения
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Как померить отрицательное напряжение?

Сообщение Vorvik » 12 окт 2009, 21:03

Спасибо, попробую этот вариант. Нашел еще сегодня схему про искусственную среднюю точку, там очень похоже изображено. Только зачем-то параллельно R4 присоединен конденсатор. А между прямым входом и выходом усилителя включен резистор RL.
На всякий случай, хочу уточнить. Клемма V0 на схеме - это искусственная средняя точка (т.е. перед ней еще один делитель на резисторах) или она подключается к той же линии что и VCC для усилителя?
Vorvik

Сообщения: 2
Зарегистрирован: 11 окт 2009, 23:34
Откуда: Симферополь

Re: Как померить отрицательное напряжение?

Сообщение blindman » 13 окт 2009, 01:08

зачем-то параллельно R4 присоединен конденсатор
Для "подчистки"
А между прямым входом и выходом усилителя включен резистор RL
Это немного другая схема. RL символизирует нагрузку, а входное напряжение прикладывается относительно средней точки, а не земли.
Клемма V0 на схеме - это искусственная средняя точка (т.е. перед ней еще один делитель на резисторах) или она подключается к той же линии что и VCC для усилителя?
Это искусственная средняя точка. Лучше всего сформировать её специальной микросхемой, или делителем с повторителем на ОУ.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич
