Как померить отрицательное напряжение?

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re: Как померить отрицательное напряжение?

Сообщение =DeaD= » 29 мар 2009, 13:22

У вас дома есть неимпульсные (статика) 10кВ?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Как померить отрицательное напряжение?

Сообщение boez » 29 мар 2009, 17:15

=DeaD= писал(а):Маломощные - это на какой ток?


Хороший кстати вопрос - кто-нибудь находил где-то максимально допустимый ток этих диодов у АВРок? Кто-то где-то пишет 1 мА, другие пишут что выше, в даташите внятной инфы не видать (40 мА на вывод вполне может относиться только к транзисторам)...
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Как померить отрицательное напряжение?

Сообщение avr123.nm.ru » 29 мар 2009, 17:47

эксперимент надо ставить.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Как померить отрицательное напряжение?

Сообщение =DeaD= » 29 мар 2009, 17:54

Эксперимент не катит - надо читать даташиты, а то в одной партии одни характеристики будут, в соседней - совсем другие.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Как померить отрицательное напряжение?

Сообщение avr123.nm.ru » 29 мар 2009, 18:11

=DeaD= писал(а):Эксперимент не катит - надо читать даташиты.


Ты читал ? Покажи пожалуйста где в даташите указан этот параметр. Ждемс !

=DeaD= писал(а):а то в одной партии одни характеристики будут, в соседней - совсем другие.

Так и должно быть.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Как померить отрицательное напряжение?

Сообщение =DeaD= » 29 мар 2009, 20:18

avr123.nm.ru писал(а):Ты читал ? Покажи пожалуйста где в даташите указан этот параметр.

Я имею в виду, что если производитель ничего на тему этого параметра не обещает, то по-хорошему пользоваться какими-то экспериментальными данными на тему этого параметра тоже не очень хорошо - кто-нибудь воспользуется и аушки, нету МК...
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Как померить отрицательное напряжение?

Сообщение avr123.nm.ru » 29 мар 2009, 20:23

=DeaD= писал(а):Я имею в виду, что если производитель ничего на тему этого параметра не обещает, то по-хорошему пользоваться какими-то экспериментальными данными на тему этого параметра тоже не очень хорошо


А чем пользоваться ? Слухами ?
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Как померить отрицательное напряжение?

Сообщение =DeaD= » 29 мар 2009, 20:31

Ну можно спросить на каком-нибудь близком к разработчикам форуме например :) ну чисто теоретически
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Как померить отрицательное напряжение?

Сообщение avr123.nm.ru » 29 мар 2009, 20:49

=DeaD= писал(а):Ну можно спросить на каком-нибудь близком к разработчикам форуме например :) ну чисто теоретически


УмнО !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Как померить отрицательное напряжение?

Сообщение zubr » 30 мар 2009, 02:37

есть вариант юзать пички :)
У них даже аппликуха есть по определению пересечения нуля 220v.
Просто резистор на ногу пичка. Вся нагрузка на ограничительный диод.
20mA по даташиту.

Случайно один раз 2А один умник вкачал. Я палец обжог об пичек. Волдырь неделю светился.
А пичек както жив остался :) зауважал я его тогда сильно.
За здравый смысл у нас принимается мнение большинства.
zubr

Сообщения: 431
Зарегистрирован: 20 ноя 2008, 19:31
Откуда: Чернобыль
прог. языки: асмемблер
ФИО: Валентин Семенович

Re: Как померить отрицательное напряжение?

Сообщение blindman » 30 мар 2009, 02:47

avr123.nm.ru писал(а):эксперимент надо ставить.

avr123.nm.ru писал(а):А чем пользоваться ? Слухами ?

=DeaD= писал(а):Ну можно спросить на каком-нибудь близком к разработчикам форуме например :) ну чисто теоретически

Нужно почитать апноут AVR182: Zero Cross Detector
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Как померить отрицательное напряжение?

Сообщение avr123.nm.ru » 30 мар 2009, 14:00

blindman писал(а):Нужно почитать апноут AVR182: Zero Cross Detector


Кстати есть в примерах Proteus\SAMPLES\VSM AVR Studio Viewer\App Notes\AVR182

AVR182 - "It is not recommended that the clamping diodes are conducting more than maximum 1 mA" - дак это и у меня в курсе написано - они мне на письмо ответили. Это не праметр - это пожелание, рекомендация.

Это как рекомендовать не превышать ток через ножку более 5 мА например - из это рекомендации не возможно понять каков номинальный ток ноги, каков максимальный.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Как померить отрицательное напряжение?

Сообщение =DeaD= » 30 мар 2009, 15:14

Не рекомендуют - значит именно столько и гарантируют, больше - могут в отдельных партиях завалить. Обещаний же не брали :) их личный запас, как хотят так и пользуют :pardon:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Как померить отрицательное напряжение?

Сообщение Vorvik » 11 окт 2009, 23:42

У меня немного другая задача, хотя и показалась похожей на рассматриваемую в данной теме.
Нужно двуполярный переменный сигнал усилить и подать на АЦП, который имеет дифференциальные входы. Но нет двуполярного блока питания. Я решил попробовать применить искусственную среднюю точку, но почему-то ничего не получилось. Подскажите пожалуйста как надо правильно сделать, в чем мои ошибки?
Vorvik

Сообщения: 2
Зарегистрирован: 11 окт 2009, 23:34
Откуда: Симферополь

Re: Как померить отрицательное напряжение?

Сообщение blindman » 12 окт 2009, 01:06

Ошибка в том, что файл со схемой надо было сюда загрузить :)

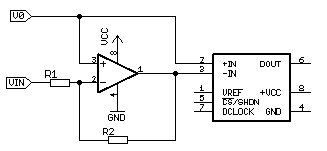

Схема вот такая:

Коэффициент усиления R2/R1, V0 - средняя точка
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
