Re: Аккумуляторы и все о них

Сообщение Dmitry__ » 11 апр 2015, 17:12

linvinus писал(а):но ничего не мешает сделать как на этой схеме

Отлично! А я про что? :)
Там нет так много деталей, схема явно проще. Можно реверснуть для пользы обществу :roll:
Аватара пользователя
Dmitry__

Сообщения: 6038
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Аккумуляторы и все о них

Сообщение linvinus » 11 апр 2015, 17:45

Схему не снимал, тут всё достаточно прозрачно.

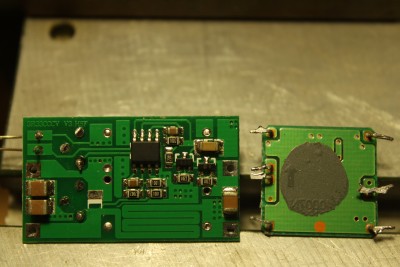

Операционный усилитель LM358, на фото первая нога внизу слева

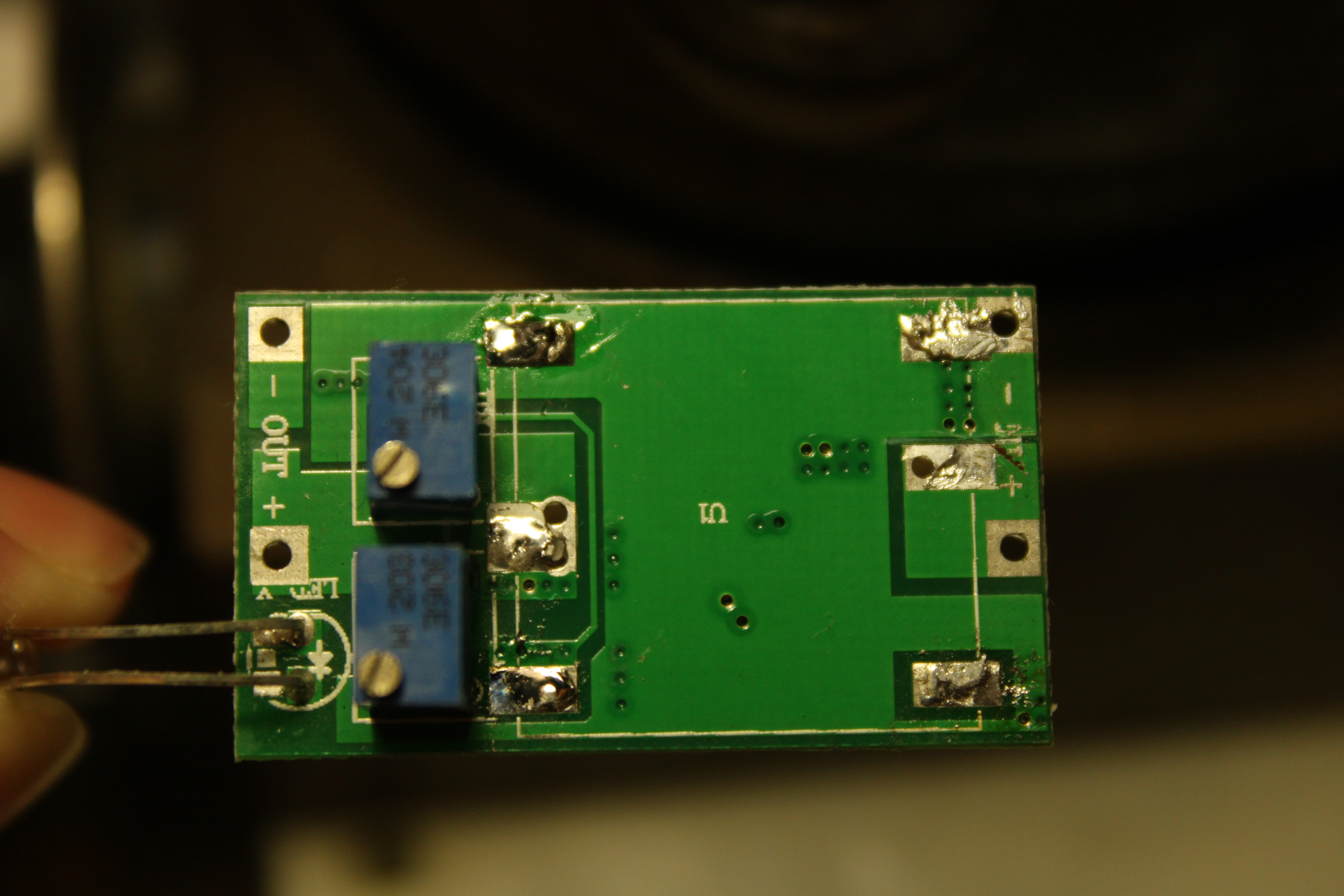

Верхний подстроечный резистор регулирует напряжение, нижний ток.
вращение по часовой стрелке увеличивает выходное напряжение
Последний раз редактировалось linvinus 11 апр 2015, 18:09, всего редактировалось 1 раз.
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: Аккумуляторы и все о них

Сообщение Dmitry__ » 11 апр 2015, 17:54

Опс, все увидел, таки операционник стоИт.

Добавлено спустя 3 минуты 28 секунд:
На прошлой стр. шунт - смд резистор, а тут печатная дорожка :shock:
Сомнителен шунт медной дорожкой, это больше термодатчик чем токовый сенсор.
Аватара пользователя
Dmitry__

Сообщения: 6038
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Аккумуляторы и все о них

Сообщение linvinus » 11 апр 2015, 18:05

ну слава богу :)

На прошлой стр. шунт - смд резистор, а тут печатной дорожкой :shock:
Сомнителен шунт медной дорожкой, это больше термодатчик чем токовый сенсор.


Могу вас заверить, работает стабильно, я выставил ток 1.6А и держал два часа в режиме КЗ ничего никуда не уплыло.
Плата kis-3r33s "висит" на высоте 3мм над платой с операционником, поэтому не нагревает нижнюю плату.
Да и из практики, высокие токи только половину времени заряда и если уплывёт +- 200мА не сыграют большой роли, а на малых токах шунт не нагреется.
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: Аккумуляторы и все о них

Сообщение Dmitry__ » 11 апр 2015, 18:15

linvinus писал(а):ну слава богу

linvinus писал(а):Могу вас заверить, работает стабильно

А чо так выпендрежно? :shock:
Ничо что ты отредактировал сообщение? Добавил 2-ю картинку, до этого было не очевидно.
А про "Могу вас заверить", могу только ссылки дать на :

Константан 0,05
Медь 4,3

Почувствуй разницу. :)
Не, лучче пошлю тебя в яндекс :) "зависимость сопротивления меди от температуры"
Покеда бабанька...
Аватара пользователя
Dmitry__

Сообщения: 6038
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Аккумуляторы и все о них

Сообщение linvinus » 11 апр 2015, 18:29

А чо так выпендрежно?

не выпендрёжно, вторую картинку я добавил после первого вашего поста.

Не, лучче пошлю тебя в яндекс

вот и делай после этого добрые дела.

Про медь я знаю, потому я и "грел" два часа, как работает меня устроило , осталось сказать :P

Места там валом, не нравится медь впаяйте шунт.
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: Аккумуляторы и все о них

Сообщение Dmitry__ » 11 апр 2015, 18:39

linvinus писал(а):не выпендрёжно, вторую картинку я добавил после первого вашего поста.

Я только этим и занимаюсь, как провожу ревизию редактированных сообщений linvinus :P
Аватара пользователя
Dmitry__

Сообщения: 6038
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Аккумуляторы и все о них

Сообщение linvinus » 11 апр 2015, 18:49

Dmitry__ писал(а):
linvinus писал(а):не выпендрёжно, вторую картинку я добавил после первого вашего поста.

Я только этим и занимаюсь, как провожу ревизию редактированных сообщений linvinus :P


Ну ок, но вы ещё и на ebay сходили а там была эта картинка, если было подозрение что эта плата лажа можно было там разобраться как устроено :)

Ладно проехали, нервы нужно беречь, вот вам цветочек :Rose:

Модуль стоит всего 260р то что шунта нет это конечно не плюс, но ведь работает, и он достаточно компактный.
Не идеал но имеет право на жизнь.
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: Аккумуляторы и все о них

Сообщение linvinus » 12 апр 2015, 16:51

Сегодня зарядил аккумулятор LiFePo4 этим модулем, ток 2А температура 53 градуса, ток никуда не уплывал, по крайней мере значительно, были изменения только в меньшую сторону, что естественно.
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: Аккумуляторы и все о них

Сообщение AndreiSk » 14 апр 2015, 17:23

Товарищи, конкретный вопрос: есть 1 cell LiPo зарядка http://www.ebay.com/itm/131304520047
+/- In, +/- bat. Если я к ней акк припаяю намертво, то не сдохнет ли батарея от полного разряда
через какое то время? У этих зарядок есть ток потребления от самого акка если нет входного напряжения?
Если входного нет, то плата не светится. Если входное есть, то или красный (заряжено) или синий (зарядка идет).
Аватара пользователя
AndreiSk

Сообщения: 2618
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: Аккумуляторы и все о них

Сообщение linvinus » 14 апр 2015, 17:54

На фото чип TP4056
В datasheet'e на него
No blocking diode is required due to the internal PMOSFET architecture and have prevent to
negative Charge Current Circuit.
...

Input Supply Current Shutdown Mode (R PROG Not Connected,V CC < V BAT , or V CC< V UV ) == 100uA max


4000Ah/0.0001 в выключенном состоянии разрядит батарею за 40000000 часов
Другими словами можно не отключать.
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: Аккумуляторы и все о них

Сообщение AndreiSk » 14 апр 2015, 18:15

да, благодарю за развернутый ответ. А если у меня будет 4Ач (т.е. малюсенькая липошка 4000мАч),
то 4Ah/0.0001 = 40000ч или грубо 1500 дней или 4 с чем то года.. Ну ладно, за 4 года я
хоть раз да заряжу.
Аватара пользователя
AndreiSk

Сообщения: 2618
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: Аккумуляторы и все о них

Сообщение linvinus » 14 апр 2015, 18:44

Да что то я загнался с 4000Ah =)
ну суть вы поняли, всё равно желательно ставить платы защиты что то типа
http://www.ebay.com/itm/1pcs-1S-Li-ion- ... 1702139639
или
http://www.ebay.com/itm/1S-6A-3-7V-Poly ... 1566431053
но 6А думаю многовато для вас
Они защитят не только по перезаряда/разряда но и от высоких токов

Вот 2в1
http://www.ebay.com/itm/5pcs-5V-1A-USB- ... 1533778016
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: Аккумуляторы и все о них

Сообщение Duhas » 15 апр 2015, 10:35

linvinus писал(а):Да что то я загнался с 4000Ah =)

и видимо не только с ампер часами: т.к. фраза
Input Supply Current Shutdown Mode (R PROG Not Connected,V CC < V BAT , or V CC< V UV ) == 100uA max
по всей видимости относится к потребляемому току по входу зарядки
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Аккумуляторы и все о них

Сообщение linvinus » 15 апр 2015, 11:22

Хмм, я посчитал что если входное меньше выходного то это оно и есть.

Есть ещё одна характеристика
Standby Mode, V BAT = 4.2V , -6uA


Судя по знаку и схеме это ток утечки он ещё меньше.
Спасибо что прочитали внимательно.
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С
