Re: Аккумуляторы и все о них

Сообщение linvinus » 03 апр 2016, 16:06

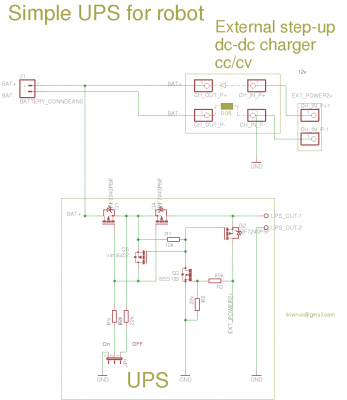

На схеме в блоке UPS есть вывод EXT_POWER+.
Я правильно понимаю что его нужно подключить к CH_IN_P+1 ?

да это одна и та же линия

А еще диод к заряднику не нужно добавлять будет на выходе (что-то было про это в обсуждении)?

в повышающих преобразователях по принципу работы полагается диод на выходе, так что для преобразователя ничего не нужно больше.
после покупки его нужно будет настроить на 14.8 в и всё.

если вы выбрали транзистор в корпусе TO220
то лучше все элементы взять с выводами
bss123 можно заменить bs170 на http://www.ebay.com/itm/10PCS-BS170-MOS ... 1739738318
диод например 1N4148 часть деталей в чип-дипе можно купить, не разоритесь :)
самое дорогое это транзисторы, и там они по цене самолёта

если транзисторы не TO220 то лучше все элементы взять в smd,я могу развести под ваши детали плату

Добавлено спустя 30 минут 10 секунд:

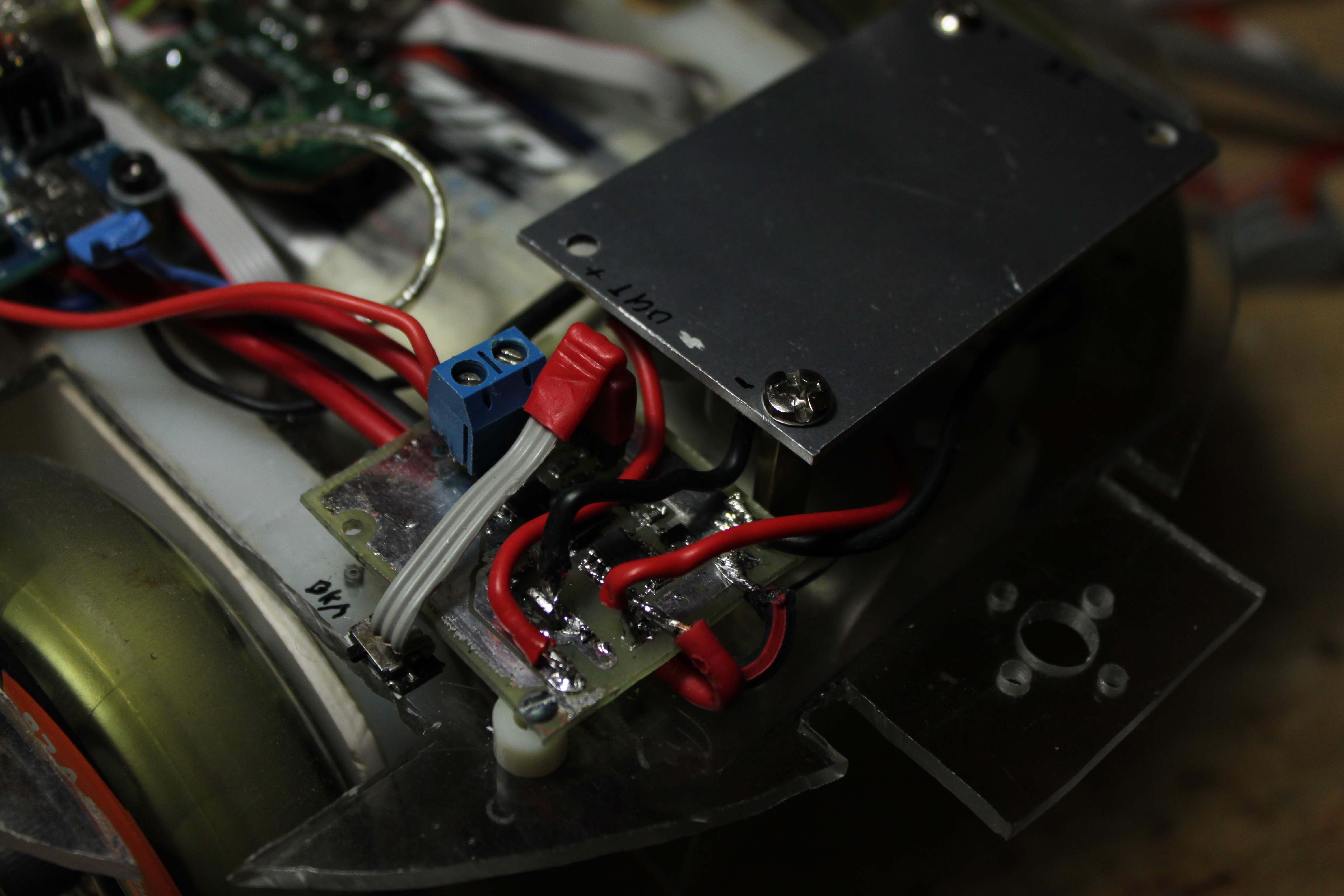

Вот такая плата у меня плата


разьём для аккумулятора разведён на плате, транзисторы размера so8, плата односторонняя есть только одна перемычка.
но мои транзисторы при 10А будут сильно греться, у меня максимальное потребление 5А.

Добавлено спустя 51 минуту 52 секунды:
Кстати в SO8 Тоже есть неплохие транзисторы например вот
https://www.terraelectronica.ru/catalog ... irf9310pbf
сопротивление 0.0046 Ом при 10А будут рассеивать всего лишь 0.46Вт очень хороший и компактный вариант

Может smd попробуете освоить?
Я когда со сквозного монтажа на smd перешёл понял насколько это проще и компактнее, главное дырок меньше нужно сверлить ;)
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: Аккумуляторы и все о них

Сообщение Holmes » 03 апр 2016, 17:17

Может smd попробуете освоить?

Попробую =)
Только надо почитать как паять. У меня для этого только активированная канифоль keller TR-RMA и 40 ваттный паяльник =)

Итого, кучка smd резисторов, IRF9310PBF в so8, BSS123 в sot23, и диод smd там же в терраэлектронике есть.
Плату тогда договоримся когда и по чём.
Разъём для акка на плате мне вряд ли пригодится, я же бананы заказал.

Добавлено спустя 1 минуту 39 секунд:
А какая погрешность резисторов, 5%, 2.5%, 1%?
Аватара пользователя
Holmes

Сообщения: 227
Зарегистрирован: 08 окт 2010, 14:22
Откуда: Москва
прог. языки: Pascal, С, C#, Java
ФИО: Роман

Re: Аккумуляторы и все о них

Сообщение linvinus » 03 апр 2016, 19:12

5% хватит.

вообще если дома по чуть чуть паять то пригодится набор smd резисторов (smd Resistors kit , value это количество разных номиналов )
http://www.ebay.com/itm/740pcs-0805-SMD ... 1883989774
можно и больше

и набор конденсаторов
http://www.ebay.com/itm/0805-2012-SMD-M ... 1051567781

Ну и полевых транзисторов N и P типа в корпусе sot32 чтобы до 1.5А держали, в качестве слаботочных ключей.

Добавлено спустя 30 минут 41 секунду:
Я выложил схему и плату здесь https://github.com/linvinus/simple_ups

если захотите можете скачать программу http://www.cadsoftusa.com/download-eagle/
и попробовать подредактировать под ваши нужды.
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: Аккумуляторы и все о них

Сообщение Holmes » 03 апр 2016, 21:52

Заказал транзисторы и остальную рассыпуху.

Попытка переделать плату в eagle стала перебором =) Надо долго курить его.
До этого пользовался circuit, маленькая бесплатная программулина.
Я, кстати, на плате не вижу чтобы минус батареи соединялся с чем либо кроме минусового выхода зарядки. Это странно, может я чего-то не увидел?
Аватара пользователя
Holmes

Сообщения: 227
Зарегистрирован: 08 окт 2010, 14:22
Откуда: Москва
прог. языки: Pascal, С, C#, Java
ФИО: Роман

Re: Аккумуляторы и все о них

Сообщение linvinus » 03 апр 2016, 23:42

на каких транзисторах остановились?

Я, кстати, на плате не вижу чтобы минус батареи соединялся с чем либо кроме минусового выхода зарядки. Это странно, может я чего-то не увидел?

Тут я подробно всё расписал почему так post351430.html#p351430

Может поможет http://proavr.narod.ru/eagle.htm
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: Аккумуляторы и все о них

Сообщение Holmes » 04 апр 2016, 02:21

Тут я подробно всё расписал почему так post351430.html#p351430

Теперь всё понятно, спасибо.
Разберусь как поменять в eagle коннектор и будет готово, ну может еще плату поуже сделаю.
Аватара пользователя
Holmes

Сообщения: 227
Зарегистрирован: 08 окт 2010, 14:22
Откуда: Москва
прог. языки: Pascal, С, C#, Java
ФИО: Роман

Re: Аккумуляторы и все о них

Сообщение Holmes » 04 апр 2016, 21:31

Попробовал переделать. Коннектор заменил просто на контактные площадки.
Сделал плату поуже, но не факт что правильно, у левой границы платы координата не ноль.
Вложения
simple_ups.zip
(29.22 КиБ) Скачиваний: 0
Аватара пользователя
Holmes

Сообщения: 227
Зарегистрирован: 08 окт 2010, 14:22
Откуда: Москва
прог. языки: Pascal, С, C#, Java
ФИО: Роман

Re: Аккумуляторы и все о них

Сообщение linvinus » 04 апр 2016, 22:12

как я понял вы заказали транзисторы формата SO8.
а что с дополнительными управляемыми выводами для малины и прочих? нужно делать?
вам выключатель ON|OFF Требуется? он не обязательный.

Добавлено спустя 2 минуты 37 секунд:
распечатайте плату и dc-dc преобразователь, попробуйте их в корпусе пложить, может вам какие нибудь выводы удобнее с другой стороны сделать?
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: Аккумуляторы и все о них

Сообщение Holmes » 05 апр 2016, 16:39

как я понял вы заказали транзисторы формата SO8.

Да, и уже приехали, теперь только резисторы жду.

а что с дополнительными управляемыми выводами для малины и прочих? нужно делать?

Нет, у меня сейчас есть для этого разводка, оставлю ее, не буду городить всё на одну плату.

вам выключатель ON|OFF Требуется? он не обязательный.

Это же вроде три пина и джампер? если да, то пусть будет.

распечатайте плату и dc-dc преобразователь, попробуйте их в корпусе пложить, может вам какие нибудь выводы удобнее с другой стороны сделать?

В принципе там как ни поверни, то там немного длинее провода нужны, то в другом месте. Так что пусть будет так.
Аватара пользователя
Holmes

Сообщения: 227
Зарегистрирован: 08 окт 2010, 14:22
Откуда: Москва
прог. языки: Pascal, С, C#, Java
ФИО: Роман

Re: Аккумуляторы и все о них

Сообщение linvinus » 08 апр 2016, 16:26

В схеме post351430.html#p351430
есть ошибка, при определенных условиях, когда разница напряжение батареи - внешнее питание становится более 3в, транзистор Q4 не закрывается до конца и превращается в управляемый резистор, от чего благополучно завершает своё существование с дымовыми эффектами.
ситуацию усугубляет диод D1

вчера был сильно удивлён таким поведением когда к другому БП подключил.
вечером выложу исправленную версию
первый раз в жизни такое что сгорело из за того что убавили а не из за того что прибавили :oops:
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: Аккумуляторы и все о них

Сообщение Holmes » 08 апр 2016, 17:03

Я транзисторов брал с запасом, так что если вдруг получится больше четырёх - не беда.
Аватара пользователя
Holmes

Сообщения: 227
Зарегистрирован: 08 окт 2010, 14:22
Откуда: Москва
прог. языки: Pascal, С, C#, Java
ФИО: Роман

Re: Аккумуляторы и все о них

Сообщение linvinus » 09 апр 2016, 01:33

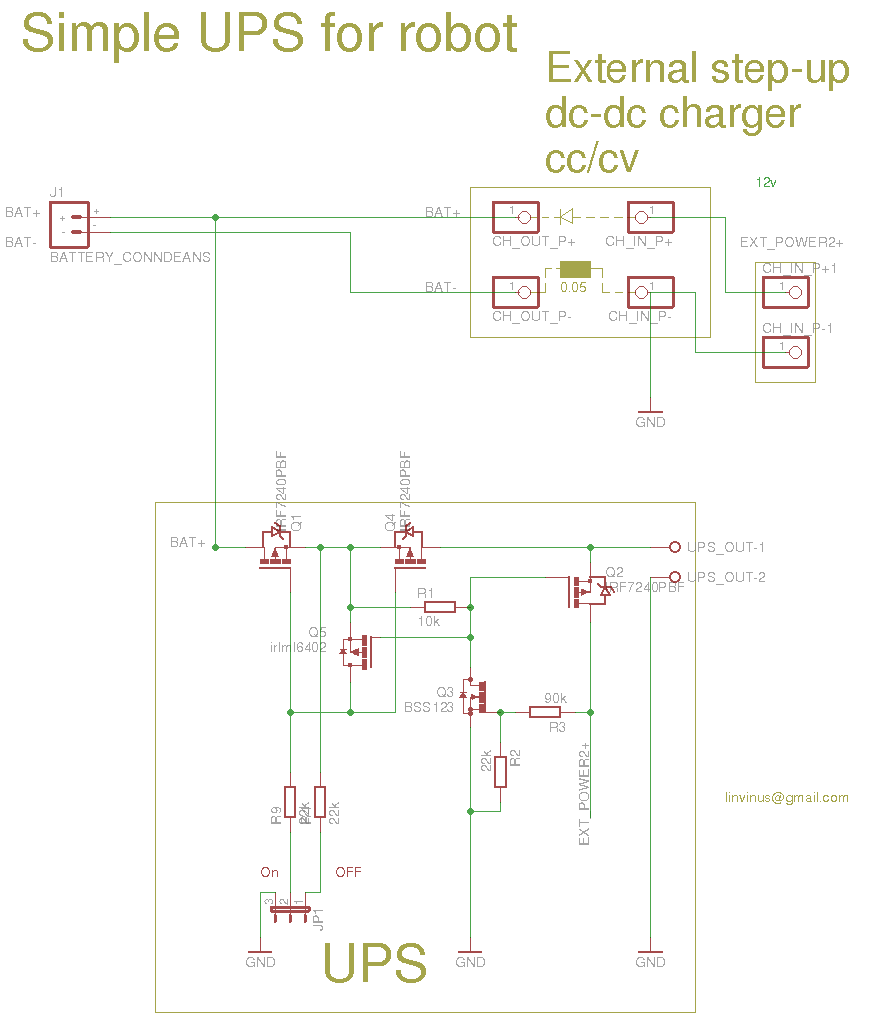

обновлённая схема

плата полностью односторонняя

в общем, в предыдущей схеме транзисторо Q4 не закрывался доконца, с полевиками всегда так N-канальный фиг откроешь, P-канальный фиг закроешь :)
в новой схеме в качестве опорной выбрана точка где всегда максимальное напряжение,
между Q1 и Q4,
вместо диода поставлен слаботочный транзистор Q5 P-канальный, он надёжно запирает Q1 и Q4 независимо от того с какой стороны напряжение больше.
номинал R1 уменьшен до 10кОм чтобы процесс возврата с внешнего питания на батарею происходил быстрее.
в дополнение номинал R2 уменьшен с 30к до 22кОм для того чтобы происходило переключение при большем минимальном напряжении (8в минимум)

Эта схема работает без проблем, проверил при входном от 9в до 12в , при 14в на батарее.

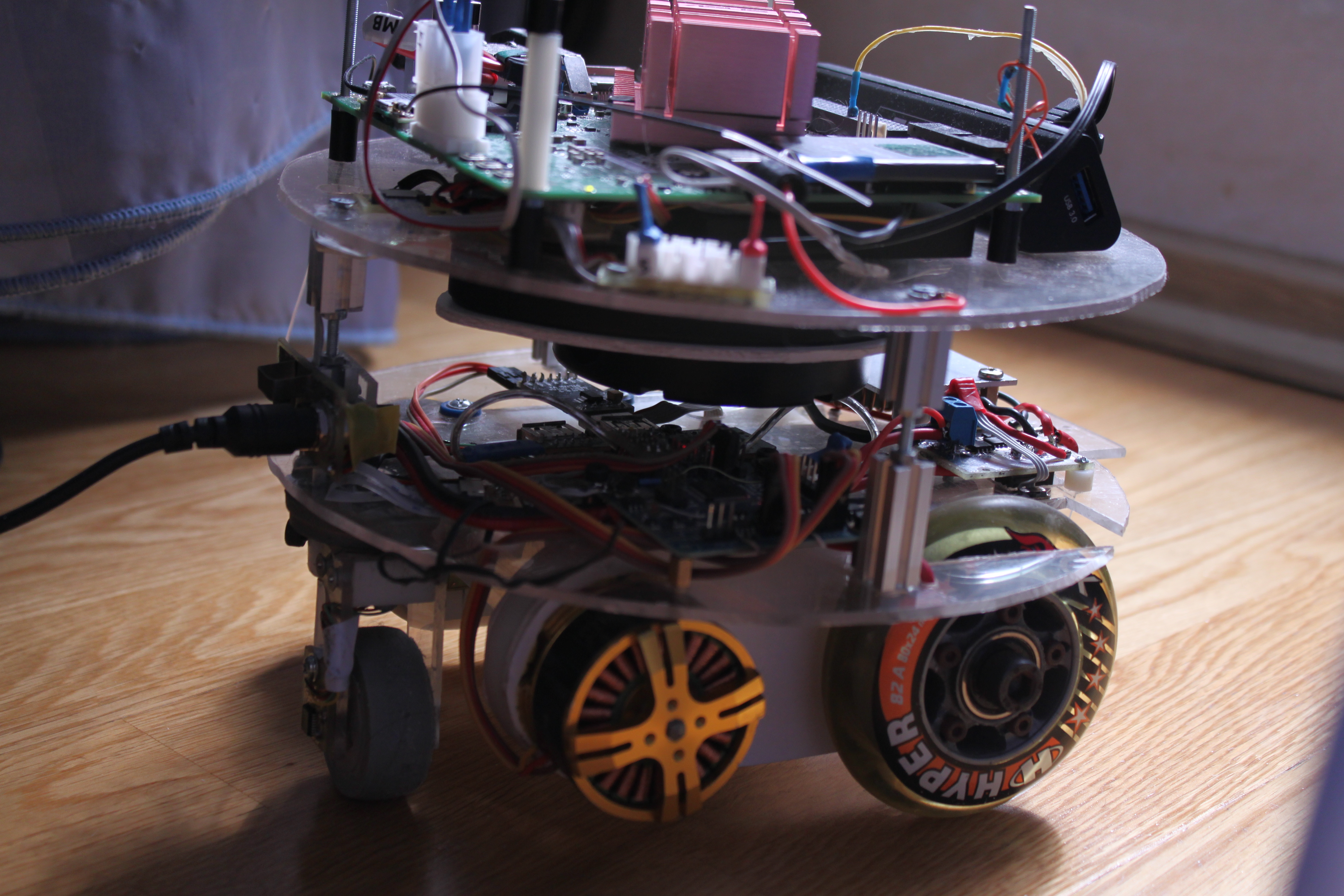

вот так это выглядит

работа от внешнего питания (зарядка)
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: Аккумуляторы и все о них

Сообщение linvinus » 09 апр 2016, 14:01

давайте продолжим обсуждение самодельного ИБП в новой теме, а то мои посты про ИБП растянуты в теме про аккумуляторы в перемешку с другими обсуждениями в результате сложно найти то что требуется и в куче сообщений непонятно что актуально а что нет.
forum11/topic16392.html
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: Аккумуляторы и все о них

Сообщение Slovod » 05 июл 2016, 16:46

тоже вот задумываюсь о покупке новых аккумуляторов. Что на данный момент актуально?
Slovod

Сообщения: 5
Зарегистрирован: 05 июл 2016, 16:20

Re: Аккумуляторы и все о них

Сообщение Hamulus » 21 июл 2016, 19:27

Подскажите, а какая максимальная настоящая емкость у аккумуляторов 18650?
Просто на алиэкспрессе я увидел аж 12000, но что-то слабо верится, да и в каментах там пишут что не соответствует действительности.
Какие можете посоветовать там выбрать с максимально возможной и при этом реальной емкостью?
