Re: Аккумуляторы и все о них

Сообщение Кита » 07 авг 2012, 01:19

я это все покурил и решил что будет легче сделать повышающий стабилизатор с одной банкой. Так? И заряжать проще будет
Кита

Сообщения: 92
Зарегистрирован: 26 апр 2012, 15:07

Re: Аккумуляторы и все о них

Сообщение Dmitry__ » 07 авг 2012, 01:29

Во, теперь совсем все понял :)
Да так проще, подобрать степ ап по току и плату отсечки от сотового без доработок(чтоб не разряжать аккум в ноль).
Мур, какого рожна? Выходи из отпуска и пару телепатов захвати, бригадир блин :)
Аватара пользователя
Dmitry__

Сообщения: 6046
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Аккумуляторы и все о них

Сообщение Angel71 » 07 авг 2012, 01:36

вот и ладушки, от кривых костылей отказались. :) хотя... в нагрузку последовательно, заряжать параллельно. чтот жара мешает сообразить, чёт эт мне в голову лезет.
Аватара пользователя
Angel71

Сообщения: 9232
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Аккумуляторы и все о них

Сообщение Кита » 08 авг 2012, 01:18

А теперь помоги еще, пожалуйста.

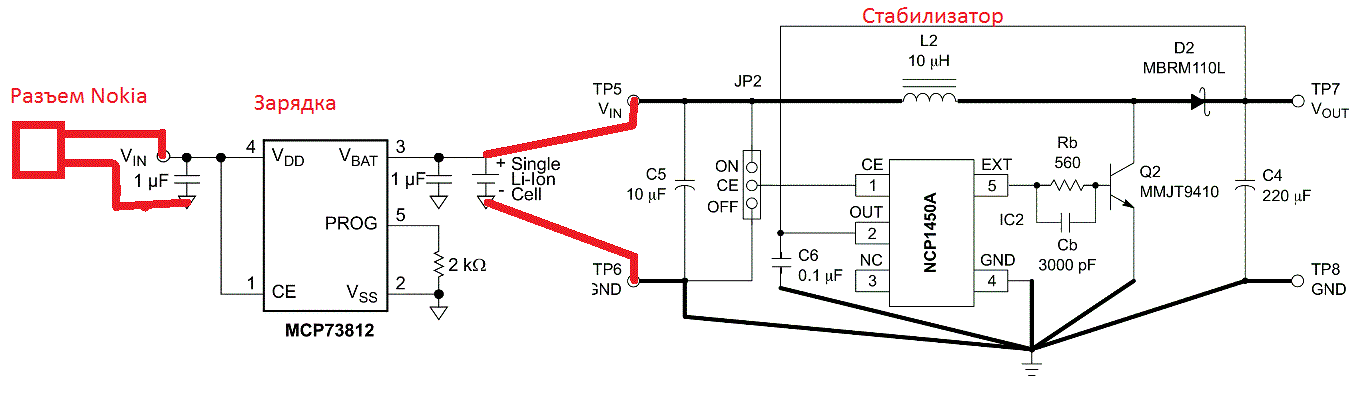

Как объединить зарядку и стабилизатор? Так?
Вложения
Кита

Сообщения: 92
Зарегистрирован: 26 апр 2012, 15:07

Re: Аккумуляторы и все о них

Сообщение Кита » 08 авг 2012, 18:38

Сейчас померил напряжение, которое выдает оригинальное ЗУ Nokia. Написано 5В, а на самом деле 6,1В. Это нормально? У MCP73812 максимальное входное напряжение 6В, ничего не сгорит?
Кита

Сообщения: 92
Зарегистрирован: 26 апр 2012, 15:07

Re: Аккумуляторы и все о них

Сообщение GlassEagle » 26 авг 2012, 03:25

А чё на схеме транзистор биполярный, а не полевик??? Из даташита на NCP1450?? (извиняюсь, даташит не читал в связи с неинтересностью NCP1450...)
Когда я слышу слова "Первый закон робототехники", я вспоминаю анекдот про ноусэров.
GlassEagle

Сообщения: 161
Зарегистрирован: 14 окт 2009, 11:46
Откуда: Самара

Re: Аккумуляторы и все о них

Сообщение Myp » 22 окт 2012, 10:41

что-то мой шуруповёрт стал плохо крутить.
аккумулятор 14,4 вольта, 1,2 Ач, внутри 10 банок.
за час работы аккумулятор садится, от долгого лежания на полке тоже садится.
зарядник штатный на 2х транзисторах. заряжает примерно часов 12. аккумуляторы теплеют но горячими не становятся.

капец аккумуляторам или можно оживить?

в принципе их у меня два, если там внутри сдох какой то элемент или несколько то я можно из двух дохлых собрать один нормальный...
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Аккумуляторы и все о них

Сообщение elmot » 22 окт 2012, 10:57

тренировать. Разряд в сопли, потом заряд. Лучше на хорошей зарядке, банки поотдельности, ибо скорее всего подкисла одна из всех

Добавлено спустя 1 минуту 30 секунд:
и так раз пять.
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Аккумуляторы и все о них

Сообщение Kitam1n » 22 окт 2012, 12:47

+1
При штатном использовании заряде-разряде начинают "дурить" некоторые банки (1-3 штуки), чем больше циклов тем больше эти банки уходят в сторону, первый год вроде не заметно, после второго падает время работы и т.д., это для дома. Те кто крутит шуруповертом профессионально каждый день, у тех естественно быстрее.
Некоторые рекомендуют выравнивать (разряжать-заряжать) каждую банку отдельно после 5 циклов обычного использования :shock: .
Не новые аккумуляторы можно попытаться оживить таким n-ым количеством заряд/разрядом, но пишут, что хватает этого не на долго. Лучше изначально следить. Мне удалось у своего пылесоса увеличил время работы с 20 до 40 минут только разрядив все банки вровень (не заряжая каждую банку отдельно) и поставив на зарядку в родное место (последовательно 14 шт).

Я заряжаю/разряжаю такой http://www.parkflyer.ru/product/7028/ до 0,9в, заряжаю С+20%. 20% процентов потери в проводах и тепло. Если «умной» зарядки нет, то разряжать подручными способами (лампочкой, резистором).

Добавлено спустя 9 минут 41 секунду:
А вообще эта зарядка Г!
Я сейчас у пылесоса гоняю каждую банку по 5 раз, и сталкнулся с такой проблемой: на половине акков срабатывает отсечка (дельта-пик) вкачав только 50-150мА. Приходится ставить на дозарядку в ручную по 2-3 раза, только потом д-пик перестает вырубать и начинает вкачивать выставленную емкость. Поэтому вместо автоматического циклирования заряд/разряд приходится вручную все делать.
Лучше переесть, чем недоспать.
Аватара пользователя
Kitam1n

Сообщения: 343
Зарегистрирован: 30 мар 2012, 16:39
Откуда: Москва
прог. языки: C#, Си, php
ФИО: Влад

Re: Аккумуляторы и все о них

Сообщение Myp » 22 окт 2012, 14:00

а до скольки разрядить для оживления?
норма вроде бы 0.8 вольт, а для выравнивающего разряда пишут что можно и до 0.4 вольт разрядить.

можно дурящую банку в батарее персонально потренировать, припаять к ней проводки и погонять 5 циклов?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Аккумуляторы и все о них

Сообщение elmot » 22 окт 2012, 14:22

я думаю, там все подкисло, просто некоторые банки хуже других. Фиг знает, может быть разумно на самых прокисших банках 2-3 цикла сделать, а потом на всех сразу еще 2-3
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Аккумуляторы и все о них

Сообщение Kitam1n » 22 окт 2012, 16:30

Myp писал(а):а до скольки разрядить для оживления?
норма вроде бы 0.8 вольт, а для выравнивающего разряда пишут что можно и до 0.4 вольт разрядить.


:shock:
Не слышал такое, читал до 0,9. Если под нагрузкой напряжение проваливается меньше 0,7, то акк уже не тот, хотя и сможет еще послужить!
Минимальный вольтаж разрядки Ni-Mh/Cd батареек

И еще пара припасенных крайне полезных сылочек по теме:
Как восстановить аккумулятор шуруповерта.

Ремонт аккумулятора шуруповерта

Аккумуляторы для шуруповертов — обслуживание и ремонт

Акумы. Виды. Как заряжать.Инструкции на русском.и.т.п.

Еще полезная статья про тоже

Добавлено спустя 8 минут 40 секунд:
Myp писал(а):можно дурящую банку в батарее персонально потренировать, припаять к ней проводки и погонять 5 циклов?

Можно, и я бы все остальные банки погонял если есть возможность, потому что слабые не дозаряжались, сильные не до разряжались, в итоге у всех емкость потеряна, можно и без проводков, крокодилами прям к лепесткам...
Лучше переесть, чем недоспать.
Аватара пользователя
Kitam1n

Сообщения: 343
Зарегистрирован: 30 мар 2012, 16:39
Откуда: Москва
прог. языки: C#, Си, php
ФИО: Влад

Re: Аккумуляторы и все о них

Сообщение elmot » 22 окт 2012, 17:06

Забавный факт - у поношенного NiMh и NiCd напруга _выше_ чем у здорового.
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Аккумуляторы и все о них

Сообщение Myp » 22 окт 2012, 23:59

методом измерения тока КЗ было выявлено в одной батарее 7 штук трупов, а в другой 5.
ток КЗ нормального аккумулятора 9-10 ампер, а ток КЗ сдохшего меньше 1 и стремительно падает до 0.2 А
заодно оказалось что я перепутал количество, в батарее 12 банок.

вобщем спаял из двух полумёртвых батарей одну нормальную.

теперь думаю что делать с 12 штуками дохлых банок.
как их поштучно оживлять, это же если в день по одной батарейке то 5 циклов на 12 батареек это на 2 месяца развлечение.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Аккумуляторы и все о них

Сообщение elmot » 23 окт 2012, 00:34

ну потренируй все хоромЮ раз они подохли одинаково
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья
