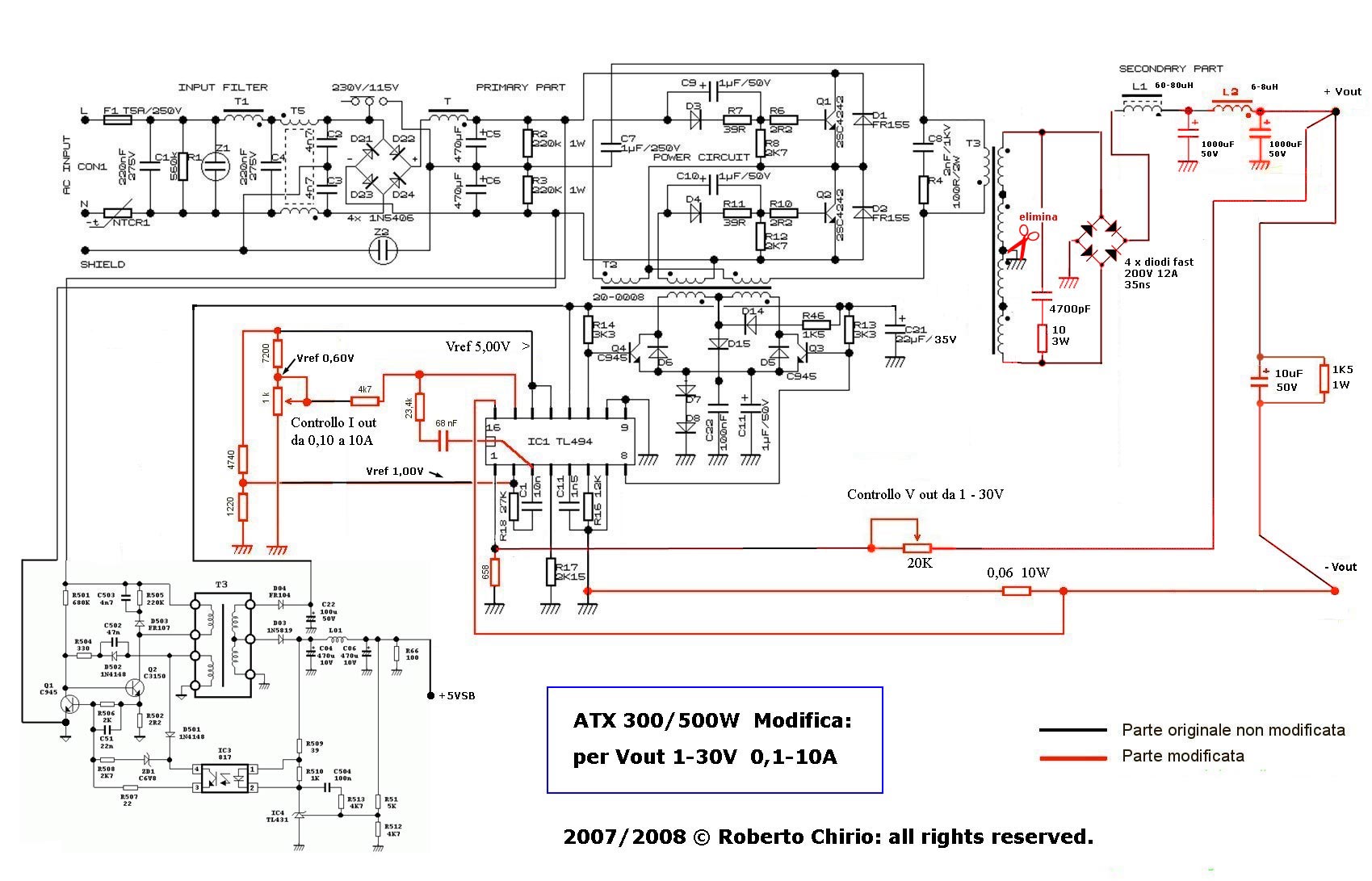

Re: БП ATX переделка 24V вырубается.

Сообщение Myp » 07 июн 2016, 23:21

а ещё хорошего настроения, и держаться тут...

перерисовал картинку исправив начала и конец

Добавлено спустя 38 минут 25 секунд:

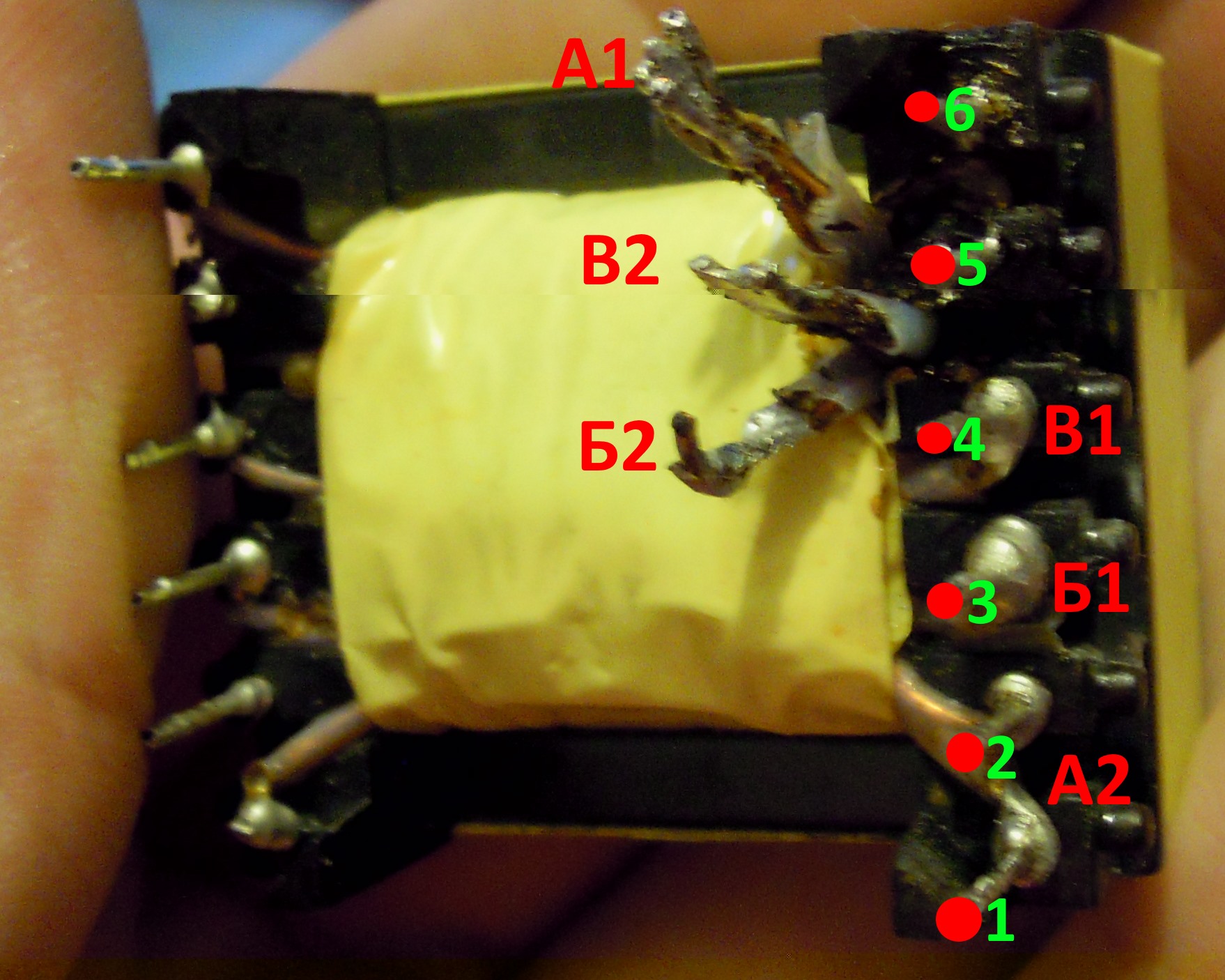

из начал обмоток Б1 и В1 на месте нужно оставить только одну.
пусть начало суперобмотки будет Б1, там толще жгут и сложнее отпаивать, а конец тогда будет А2.
тогда В1 отпаивая от контакта и соединяю в воздухе с Б2
получается цепь Б1-Б2-В1-В2.
далее В2 и А1 накручиваю обратно на 5 и 6 контакты.
в результате получается суперобмотка Б1-Б2-В1-В2-А1-А2

это если я не напутал концы и начала ))
