БП ATX переделка 24V вырубается.

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re: БП ATX переделка 24V вырубается.

Сообщение Myp » 10 июн 2016, 01:26

вобщем я решил что лампочка для трусов
включил так
на выходе было 3 вольта несколько секунд, а потом бахнул термистор на входе.

чото я прям и не знаю... как-то у меня нет пока настроения второй блок мучать.
у меня там ещё есть один обычный, после траура наверно попробую его допилить до 24в классическим способом с парой диодов.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15916
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: БП ATX переделка 24V вырубается.

Сообщение Dmitry__ » 10 июн 2016, 01:31

Myp писал(а):вобщем я решил что лампочка для трусов

Да ты ваще маладец, еще 3 таких сообщений и я выхожу из темы :)
Аватара пользователя
Dmitry__

Сообщения: 6014
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: БП ATX переделка 24V вырубается.

Сообщение Andrew S » 10 июн 2016, 02:02

Быстро все как то происходит, по моему опыту - восстанавливать такие блоки - не выгодно, времени много уходит. Но ради корпуса восстановил бы.
Для начала, лучше взять обычный блок питания на м/с TL494 или ее аналогов и переделать под нужное напряжение или под регулируемое. Вообще на рабочем месте всегда нужен лабораторный 0-30В, 0-5А.
Ну да, термистор не рассчитан на частые пусковые токи, хотя какая ему разница, он должен был нагреться и отключить схему. Вообще надо 30В переменку подать вместо 220В и смотреть сигналы, сперва на дежурке, потом на полевике, потом на выходах и т.д.
Аватара пользователя
Andrew S

Сообщения: 431
Зарегистрирован: 20 янв 2014, 22:44
Откуда: 21RU
прог. языки: Assembler, Basic, Arduino IDE, PHP и др.
ФИО: Андрей С

Re: БП ATX переделка 24V вырубается.

Сообщение Madf » 10 июн 2016, 12:00

чую всё идет к теме "скупой платит дважды" или "надо купить готовый БП" (который я постил ранее) ;)
Madf

Сообщения: 2144
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: БП ATX переделка 24V вырубается.

Сообщение Dmitry__ » 10 июн 2016, 14:38

Так стоп. А это чего такое? :shock:
Myp писал(а):лампочка 60 ватт
на +5V_SB судя по мультиметру тоже прыгает где-то от 3 до 5 вольт.

Ты на дежурку повесил нагрузку? Зачем? Бп по этому каналу дает всего 10 ватт. Этот канал вообще без нагрузки должен работать.

Добавлено спустя 11 минут 37 секунд:
Myp писал(а):достаю из системников, вот навскидку по 500 р.

По виду не похожи на poweman. В субботу на Юноне посмотрю.

Добавлено спустя 1 час 27 минут 44 секунды:
Провел эксперимент с уменьшением витков вторичной обмотки. Подключил только 7-ми вольтовую обмотку. Транс не выпаивал, просто прорезал земляную дорожку от транса и запаял ее на 5-ти вольтовую обмотку. БП выдал 13 вольт вместо 21 на нагрузку 2 послед. галогенки. Погонял около минуты и выключил. Проверил нагрев бп, жутко нагрелся транс и радиатор на сетевой стороне. Вощем я мог потерять бп :)
Что получилось: бп не мог выдать 21 вольт и стал задавать максимальный шим на транс. Прямоходовые преобразователи не любят шим > 50%.
Итог: таки надо дорабатывать транс, если хотите получить 24 вольта.

Добавлено спустя 46 минут 1 секунду:
Мур, ты не потерял изоляцию между платой управления и радиатором?
И, я так понял, ты дроссель домотал? Плата не переделана в области дросселя и сам дроссель выглядит не так. Кста, на фотке видно повреждение изоляции на домотанном проводе. Или бликует? Думаю, перемотка дросселя была плохая идея.
Аватара пользователя
Dmitry__

Сообщения: 6014
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: БП ATX переделка 24V вырубается.

Сообщение Myp » 10 июн 2016, 15:08

Dmitry__ писал(а):Так стоп. А это чего такое? :shock:

Ты на дежурку повесил нагрузку? Зачем? Бп по этому каналу дает всего 10 ватт. Этот канал вообще без нагрузки должен работать.

нет конечно, лампочка 60 ватт 220 вольт вместо предохранителя который сдох ВНЕЗАПНО

Dmitry__ писал(а):По виду не похожи на poweman. В субботу на Юноне посмотрю.

ну там уж как повезёт =)
я взял 5 штук одинаковых списанных системников и там были они =)

Dmitry__ писал(а):Мур, ты не потерял изоляцию между платой управления и радиатором?

нет, плёнка на клее осталась на месте.

Dmitry__ писал(а):И, я так понял, ты дроссель домотал? Плата не переделана в области дросселя и сам дроссель выглядит не так. Кста, на фотке видно повреждение изоляции на домотанном проводе. Или бликует? Думаю, перемотка дросселя была плохая идея.

домотал туда 10 витков двойным проводом. изоляция на месте, провода со следами клея от прошлой жизни.

текстолит не переделывал так как просто выпаял все лишние диоды кроме +12 а обмотки дросселя перепаял на самом дросселе.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15916
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: БП ATX переделка 24V вырубается.

Сообщение Dmitry__ » 10 июн 2016, 17:19

Тогда у меня идеи кончились :)

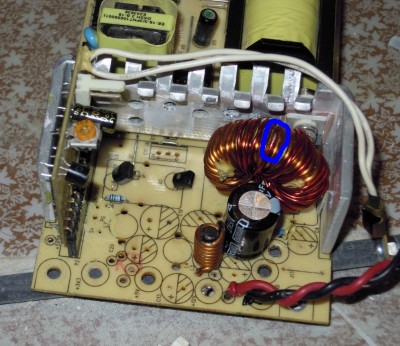

Но это выглядит как поврежденная изоляция:



Добавлено спустя 1 минуту 27 секунд:
Сдохший D1 вообще за гранью понимания. Он стоит на размагничивающей обмотке. :shock:
Аватара пользователя
Dmitry__

Сообщения: 6014
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: БП ATX переделка 24V вырубается.

Сообщение Myp » 10 июн 2016, 19:21

вот щас
один мырг, а потом горит не моргая, раньше моргала непрерывно



я тут подумал, чё за 2 вольта? может я обмотки перепутал? две по пять в встречном направлении припаял и получается 12-5-5=2 вольта который у меня и есть на выходе
хотя там же вроде должно напряжение контролироваться всё такое...
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15916
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: БП ATX переделка 24V вырубается.

Сообщение Andrew S » 10 июн 2016, 20:45

Сейчас уже без схемы не сделать, нужно найти такую-же схему, по надписям на корпусе и плате, по названиям микросхем надо найти похожую схему в иннете. Сейчас работает только дежурка, правильно я понимаю? Поэтому обмотки основного трансформатора не должны на это влиять. Сперва надо с дежурным напряжением разобраться или откинуть его, если оно не связано с формированием осн. напряжений.
Вот нашел схему включения микросхемы (TNY267PN, Импульсный регулятор напряжения [DIP8]) дежурного напряжения +5V_SB.
Может 2В показывает постоянное, а там диод выходной пробит, посмотри переменное сколько на вых трансформатора и на выходе диода?
Аватара пользователя
Andrew S

Сообщения: 431
Зарегистрирован: 20 янв 2014, 22:44
Откуда: 21RU
прог. языки: Assembler, Basic, Arduino IDE, PHP и др.
ФИО: Андрей С

Re: БП ATX переделка 24V вырубается.

Сообщение Myp » 10 июн 2016, 21:51

схема блока вот http://www.radioradar.net/files/Image/r ... c2_big.jpg
она почти что полность идентична.

Добавлено спустя 4 минуты 16 секунд:
Andrew S писал(а): Сейчас работает только дежурка, правильно я понимаю?
да, тока она

на выходе с трансформатора 2 вольта переменки
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15916
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: БП ATX переделка 24V вырубается.

Сообщение Dmitry__ » 10 июн 2016, 22:02

Так, я вам пока не мешаю с ремонтом, лучше расскажу про мега идею:
Дежурка переделывается на 12 вольт (замена одного резистора и проверка выходных электролитов). Перекоммутируется цепь питания схемы управления вентилятора на дежурку и имеем полностью рабочую функцию бесшумного вентилятора...
Аватара пользователя
Dmitry__

Сообщения: 6014
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: БП ATX переделка 24V вырубается.

Сообщение Andrew S » 10 июн 2016, 22:10

D17 надо проверить, лучше заменой. на D18 анод подать внешнее напряжение 12В, Q1 должен открываться. С33 проверить на пробой. Посмотреть напряжение на Vcc м/с U4.
Аватара пользователя
Andrew S

Сообщения: 431
Зарегистрирован: 20 янв 2014, 22:44
Откуда: 21RU
прог. языки: Assembler, Basic, Arduino IDE, PHP и др.
ФИО: Андрей С

Re: БП ATX переделка 24V вырубается.

Сообщение Myp » 10 июн 2016, 23:02

не, дежурка работает, на дежурке 5 вольт, диод в дежурке целый
а 2 вольта это на выходе с большого трансформатора, на линии 12 вольт бывшей.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15916
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: БП ATX переделка 24V вырубается.

Сообщение Andrew S » 10 июн 2016, 23:22

Понятно, значит сейчас на катоде D5 2В? Нужно замерить на другом пределе 0-20В. Скорее всего это наводки.
Защиту можно обмануть, если у PC1 3-4 выводы замкнуть, это так-же запитает м.с. U1. Но сейчас надо понять откуда КЗ, почему светит лампа. Q2 снять - проверить отсутствие КЗ.
Аватара пользователя
Andrew S

Сообщения: 431
Зарегистрирован: 20 янв 2014, 22:44
Откуда: 21RU
прог. языки: Assembler, Basic, Arduino IDE, PHP и др.
ФИО: Андрей С

Re: БП ATX переделка 24V вырубается.

Сообщение Myp » 11 июн 2016, 00:20

Q2 выпаял, живой и мосфет и диод внутри.
без него лампочка вместо предохранителя 1 раз кратковременно вспыхивает
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15916
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
