БП ATX переделка 24V вырубается.

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re: БП ATX переделка 24V вырубается.

Сообщение Dmitry__ » 06 июн 2016, 00:44

Бред какой-то. Не может такой схемы быть. По твоей картинке получается, что у тебя выпрямители однотактные. Нет таких схем на атх...
Давай все ссылки, явки, пароли.
Аватара пользователя
Dmitry__

Сообщения: 6034
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: БП ATX переделка 24V вырубается.

Сообщение Myp » 06 июн 2016, 01:51

всё, нашёл второй такт выпрямителя))
там короче используется два диода в корпусе TO-220, в параллели, а я почему-то решил что это на каждую линию по одному корпусу.

Добавлено спустя 52 минуты 27 секунд:
попробовал с двумя кондёрами и дросселем
диоды на концы 12 в обмотки. получилось 29 вольт, несколько больше чем я ожидал, но Ок, пусть будет 29
теперь надо тока купить ещё один мощный диод, ато я тока один взял, пожадничал 60 р. за второй.

хотя я же покупал диоды STPS10L60C, замкну им аноды перемычкой и поставлю.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15935
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: БП ATX переделка 24V вырубается.

Сообщение Dmitry__ » 06 июн 2016, 02:24

Myp писал(а):попробовал с двумя кондёрами и дросселем
кондёры на концы 12 в обмотки

Кондерами или диодами? Ты не пугай нас, не люблю запах жаренных семечек от взорванных электролитов :shock:

Добавлено спустя 2 минуты 23 секунды:
Myp писал(а):получилось 29 вольт, несколь больше чем я ожидал, но Ок, пусть будет 29

Это из-за изолированных дросселей, Конечно желательно один дроссель с 2-мя обмотками, не будет напруга гулять от нагрузки. Надо репу почесать как сделать...
Аватара пользователя
Dmitry__

Сообщения: 6034
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: БП ATX переделка 24V вырубается.

Сообщение Myp » 06 июн 2016, 02:43

бугагашечка
собрал с двумя диодами и дросселем.
точно так же как и раньше вырубается при подключении платы драйвера, без нагрузки работает)))
весь вечер псу под хвост
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15935
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: БП ATX переделка 24V вырубается.

Сообщение Dmitry__ » 06 июн 2016, 02:54

Должен работать, проверяй все.
:D



Добавлено спустя 3 минуты 20 секунд:
Название своего бп дай, явки, пароли, смешно это напоминать бригадиру телепатов :)
Аватара пользователя
Dmitry__

Сообщения: 6034
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: БП ATX переделка 24V вырубается.

Сообщение Myp » 06 июн 2016, 03:13

на ХХ работает, 0.5 ампер току и уже вырубается.

блок питания powerman IP-P300F1-0 300W

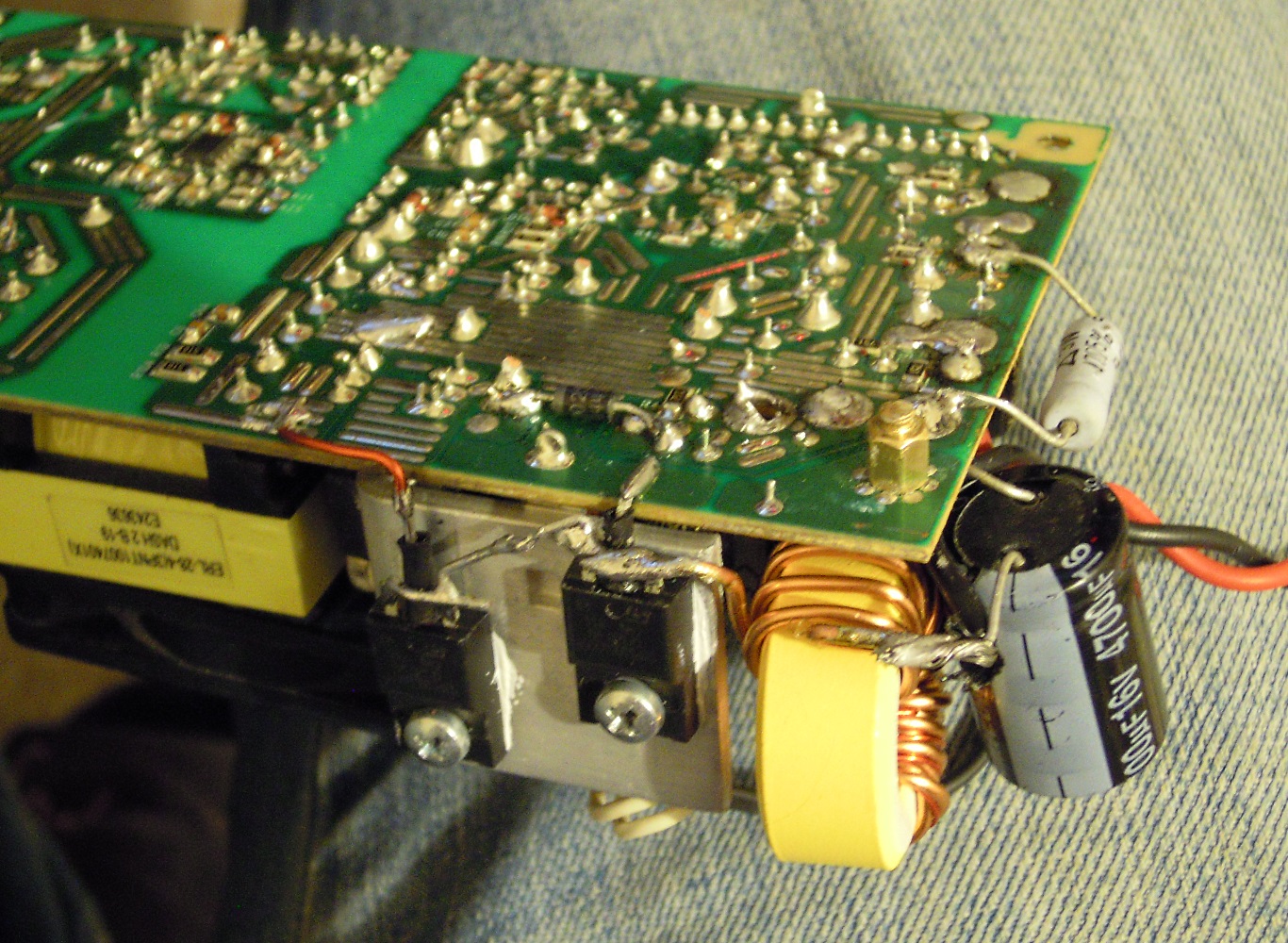

вот фотка, на ней всё видно
два диода прикручены на радиатор, крайние выводы соединены и идут на дроссель, после дросселя конденсатор
центральные выводы идут на концы обмотки 12в трансформатора.


вобщем я ушёл спать
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15935
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: БП ATX переделка 24V вырубается.

Сообщение Dmitry__ » 06 июн 2016, 05:15

Эх, жалко не могу потыкать мультиметром в картинку, но что-то мне подсказывает, что 2-й диод ты припаял на землю, а не на 2-й конец обмотки транса на 12в. Правый диод на картинке подпаян катодом к земле. Сужу по полигонам платы, только на земляном полигоне делают отводы дорожек из одной точки и впаивают крепление радиатора. На этой картинке, красный длинный провод, было правильно. По нижней стороне платы, рядом с точкой пайки красного провода, видна 1-я из 2-х мощных точек пайки, скорее всего это перемычка на диод другого конца обмотки 12в транса. Между этими точками большая площадь земляного полигона.
Во, точно это та точка, на картинке чуть выше, видно диод по минус 12в.

Информация не гуглится по названию бп :(

Добавлено спустя 10 минут 42 секунды:
Во:
https://www.youtube.com/watch?v=P9NNONHtMUI


Добавлено спустя 13 минут 3 секунды:
Классный бп, не видел таких форм-факторов, надо прикупить, пора менять лабораторный бп, 2 ампера :)
Аватара пользователя
Dmitry__

Сообщения: 6034
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: БП ATX переделка 24V вырубается.

Сообщение Myp » 06 июн 2016, 13:59

Dmitry__ писал(а):2-й диод ты припаял на землю, а не на 2-й конец обмотки транса на 12в.
Правый диод на картинке подпаян катодом к земле. Сужу по полигонам платы, только на земляном полигоне делают отводы дорожек из одной точки и впаивают
тогда я опять ничё не понимаю, ведь второй конец обмотки +12 как раз и идёт на землю.
подключил так же как линия +12 только диоды поставил наоборот.

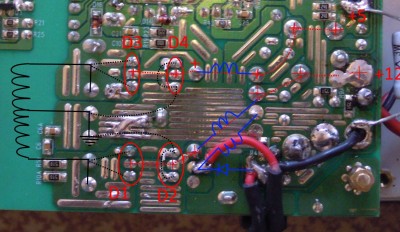

вот нарисовал на картинке схематично.



Dmitry__ писал(а):красный длинный провод, было правильно.
на картинке красный провод был припаян на конец обмотки дросселя, которая опять же шла с земли.


Dmitry__ писал(а):Классный бп, не видел таких форм-факторов, надо прикупить, пора менять лабораторный бп, 2 ампера :)

такие в мелкие настольные компы ставят. можешь на авито пошукать, их из офисов списывают и оптом продают, рублей 300-500 за комп в сборе.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15935
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: БП ATX переделка 24V вырубается.

Сообщение Angel71 » 06 июн 2016, 14:18

хочется переделать или просто блок нужен? я себе из китавая заказал на 24в 15а, там по рознице они примерно по 8.5$. если на рынок заедет, примерно через месяцок приедет. на аукционах блоки обычно примерно раза в два дороже. если есть желание, поищи, может чего и приглянётся. по току их куча разных - от ампер, до десятков ампер.
модифицировать такой трешевый блок смысла мало - его переделывать и перематывать нужно. а перематывать аткие трансы это уныло. в крупных городах, если заглянуть на контору, которая утилизирует списанное железо... там в громадном количестве очень ценные железки бывают, вполне можно откопать и нормальный фирменный блок питания на нужное напряжение/токи. или по крайней мере моднявый фирменный блок откопать, который переделать или дергануть нормальную индуктивность, те же epcos (не клеенный, а на защёлках).
Последний раз редактировалось Angel71 06 июн 2016, 14:42, всего редактировалось 1 раз.
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: БП ATX переделка 24V вырубается.

Сообщение Myp » 06 июн 2016, 14:38

щас ШД работают от 12В, но хочется повысить скорость, покупать новый блок при живом старом - жаба душит.

я минимум за 800 р. видел 24в 5А, да и то 5А наверное китайские.
на эти деньги я могу взять на барахолке много обычных ATX и вволю и поперепаивать))
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15935
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: БП ATX переделка 24V вырубается.

Сообщение Dmitry__ » 06 июн 2016, 14:46

Myp писал(а):тогда я опять ничё не понимаю, ведь второй конец обмотки +12 как раз и идёт на землю.

А теперь и я ничего не понимаю, после разрисовки схемы. Чего-то мало обмоток у транса. Должно быть минимум 5 отводов. Центр на землю, 2 ближних от центра на 5 вольт, 2 дальних от центра на 12в. У тебя всего три отвода для 2-х напряжений.
Аватара пользователя
Dmitry__

Сообщения: 6034
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: БП ATX переделка 24V вырубается.

Сообщение Angel71 » 06 июн 2016, 15:24

очень сомневаюсь, что на барахолке часто бывают очень качественные и зачастую полностью рабочие модули из ппц дорого фирменного оборудования, продаваемые на вес по цене меди. а на конторах по утилизации эт вполне реально.
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: БП ATX переделка 24V вырубается.

Сообщение Dmitry__ » 06 июн 2016, 15:39

Мур, я кажись понял, у тебя бп какой-то 2-х канальный. Видно 2 транса с мощными выходами. 2 шим контроллера.
Аватара пользователя
Dmitry__

Сообщения: 6034
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: БП ATX переделка 24V вырубается.

Сообщение Myp » 06 июн 2016, 15:47

да, второй транс отдельный, на 3.3 вольта
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15935
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: БП ATX переделка 24V вырубается.

Сообщение Dmitry__ » 06 июн 2016, 16:02

Ну тогда ты ерунду нарисовал про 5в от этого канала.
Ахрененный бп, заказал себе такой, ты пока не ломай весч, подожди меня. Мне тоже надо 24 вольта под 16 ампер :)

Добавлено спустя 2 минуты 20 секунд:
Там примерно такая схема (верхняя картинка) Только на картинке на одном трансе, а у тебя 5в и 3в сделаны надругом трансе:
http://elwo.ru/publ/skhemy_blokov_pitanija/atx_blok_pitanija_skhema/7-1-0-348
Аватара пользователя
Dmitry__

Сообщения: 6034
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург
