СВО для принтера(всёнём)

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

СВО для принтера(всёнём)

Сообщение ilalexey » 28 авг 2018, 15:41

Есть что сказать?
Помимо всего прочего, кто нибудь делал сам радиаторы(Heat Exchanger Radiator)?
Последний раз редактировалось ilalexey 30 авг 2018, 10:38, всего редактировалось 1 раз.
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: СВО для hotend(всёнём)

Сообщение setar » 30 авг 2018, 00:53

я проектировал и делал, малость
а в чем вопрос?

Добавлено спустя 48 секунд:
кстати лучше тему переименовать, вероятно пногие не поняли вообще о чем разговор
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: СВО для hotend(всёнём)

Сообщение ilalexey » 30 авг 2018, 09:34

setar писал(а):а в чем вопрос?

Всего понемногу. На форуме тема не раскрыта.
По радиатору хотэнда:
. Какого размера?
. Какой канал делать? Достаточно П-образного просверливания с заглушкой или витками из трубки лучше? Или составной из двух частей?
. Какого диаметра отверстие канала?
По радиатору обменника:
. Какого размера? 80х80, 100х100 или 120х120?
. Медь или ал?
. Бутерброд из двух радиаторов и кулера между ними продуктивен?
Трубки какого диаметра пройдут? От капельницы 2х3 прокатит? Или 6мм сразу гасить и не переживать?
По центробежному компрессору видел годную тему из хардов старых.
setar писал(а):кстати лучше тему переименовать, вероятно пногие не поняли вообще о чем разговор

Что не так? Тот кто не понял, врядли может посоветовать что. Аббревиатура, тем кто в курсе дела, должна быть понятна.
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: СВО для принтера(всёнём)

Сообщение setar » 30 авг 2018, 11:56

нам нужно отвести менее 40w тепла.
китайцы на клонах E3D Water titan делают это фторопластовыми трубками I2/O4 соответственно любого самого маленького теплообменника хватит, и каналов в 2 мм тоже достаточно.
Лучше брать алюминий поскольку нельзя в контуре смешивать Al/Cu , а алюминий встретится в детальках с бОльшей вероятностью.
По компрессору - он копейки стоит на малую производжительность, к тому же с бачком интегрирован, проще готовый взять.

я сам учился у этих ребят https://www.ekwb.com/guides/
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: СВО для принтера(всёнём)

Сообщение setar » 30 авг 2018, 18:35

у меня кстати на руках есть :
https://ru.aliexpress.com/item/triangle ... 84730.html
https://ru.aliexpress.com/item/triangle ... 64544.html
жду
https://ru.aliexpress.com/item/triangle ... 17541.html

пока не на машинке могу пофоткать/ модели снять (хотя они все вроде есть в сети)
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: СВО для принтера(всёнём)

Сообщение ilalexey » 31 авг 2018, 08:44

setar писал(а):у меня кстати на руках есть

решил качалку не делать?
setar писал(а):пока не на машинке могу пофоткать/ модели снять

Спасибо, не стоит. Врядли такое буду делать.
Думал, как из алюминиевых трубок можно радиатор замутить, они ведь не паяются, а потом видео вспомнил
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: СВО для принтера(всёнём)

Сообщение Myp » 31 авг 2018, 19:14

ilalexey писал(а):они ведь не паяются

паяются легко, спец припоем типа hts-2000 или кастолином
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: СВО для принтера(всёнём)

Сообщение ilalexey » 01 сен 2018, 09:53

Может быть. Мой опыт был не фонтан. Не понравилось. На видео выглядит не плохо.
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: СВО для принтера(всёнём)

Сообщение flenger » 12 сен 2018, 15:03

Добрый день,

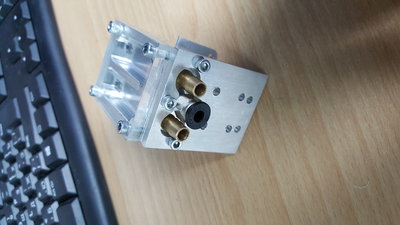

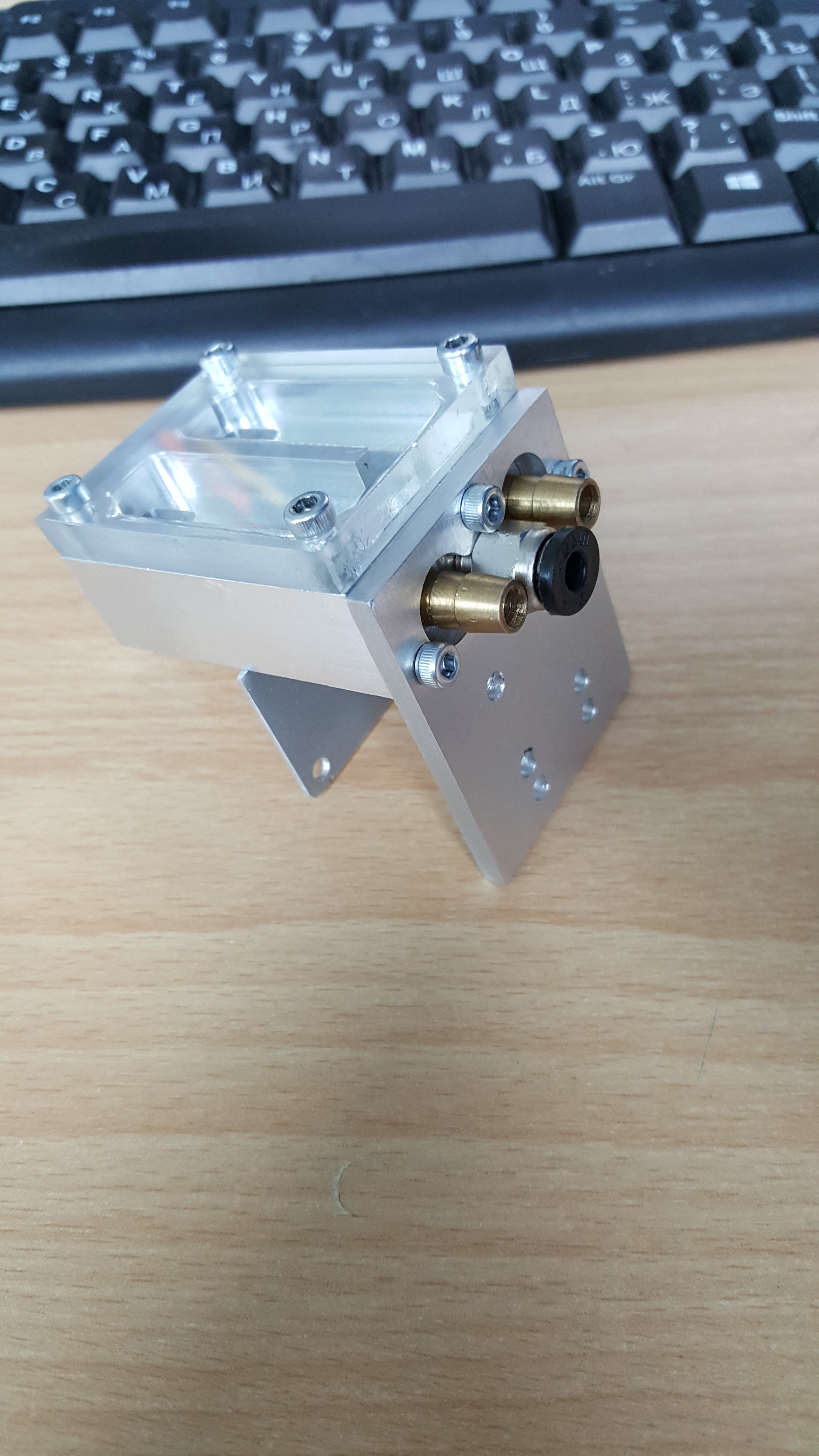

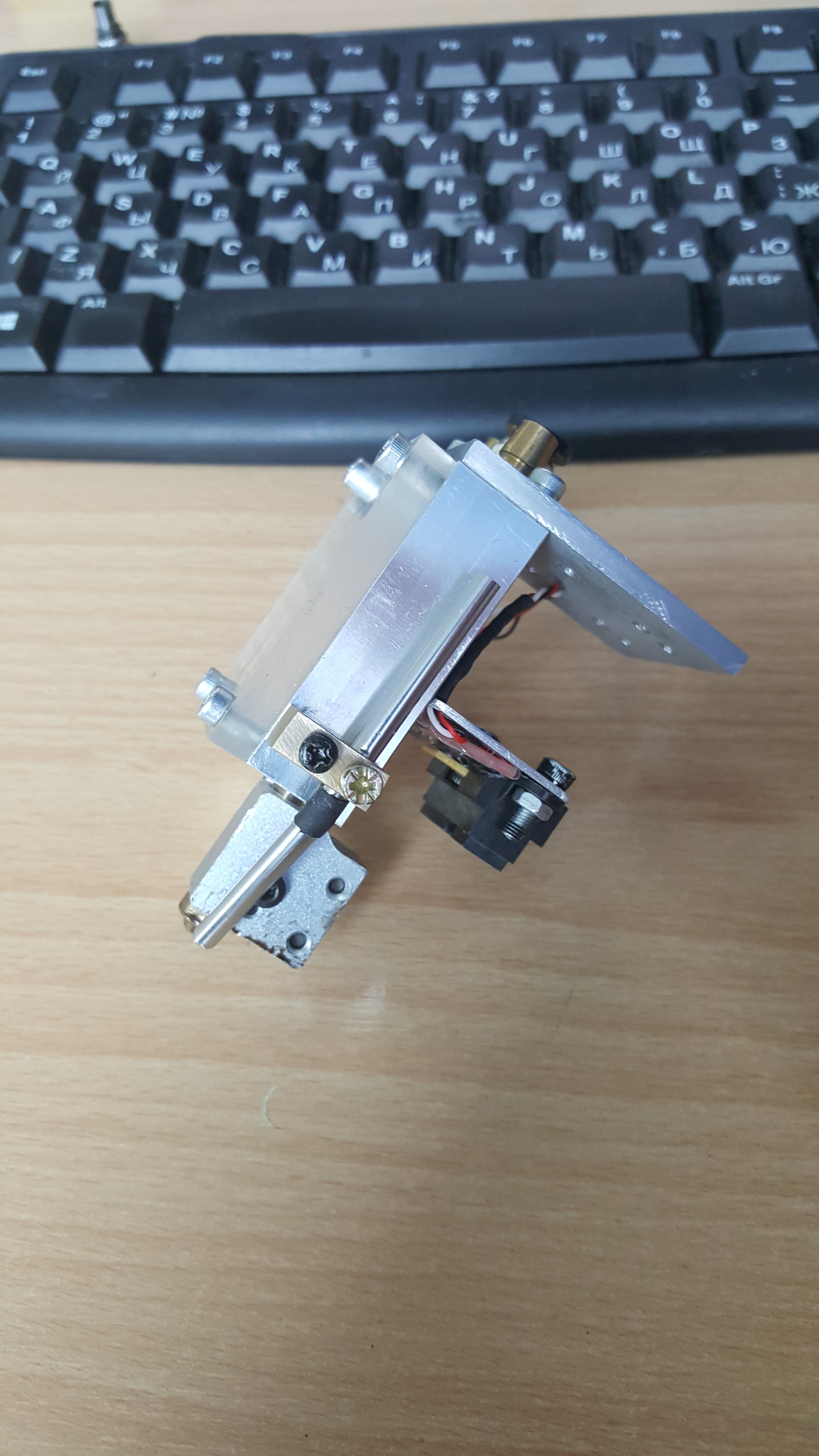

Мой вариант сво для хотенда.
Состоит из двух частей: крышка из оргстекла и алюминиевый блок. В качестве прокладки между оргстеклом и блоком - уф-клей, в принципе на нем и держится, винты крепления скорее всего декоративные.

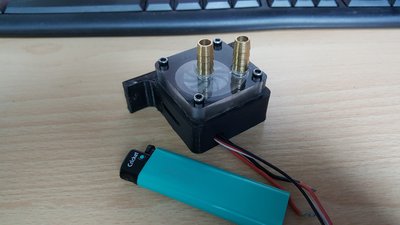

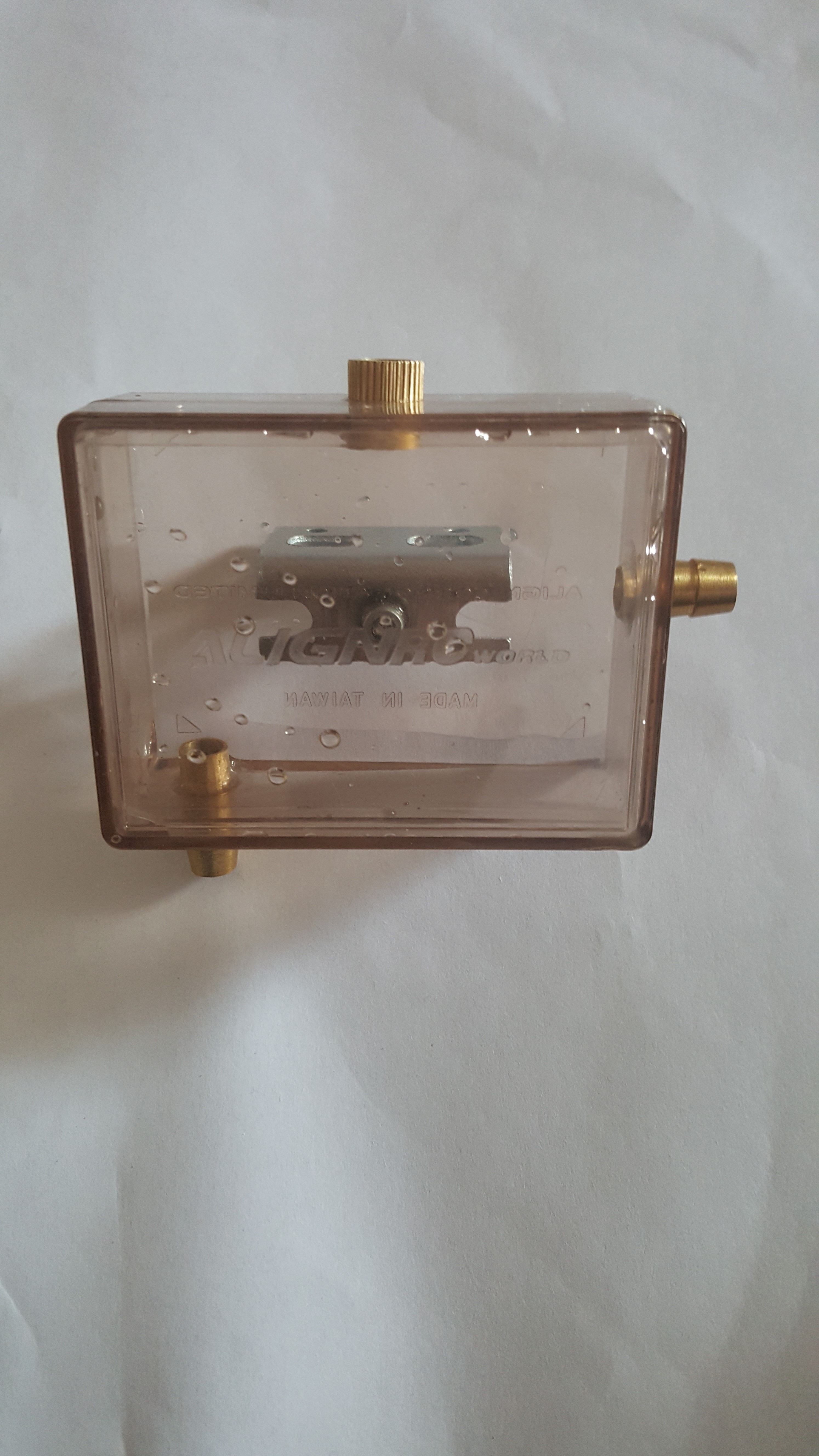

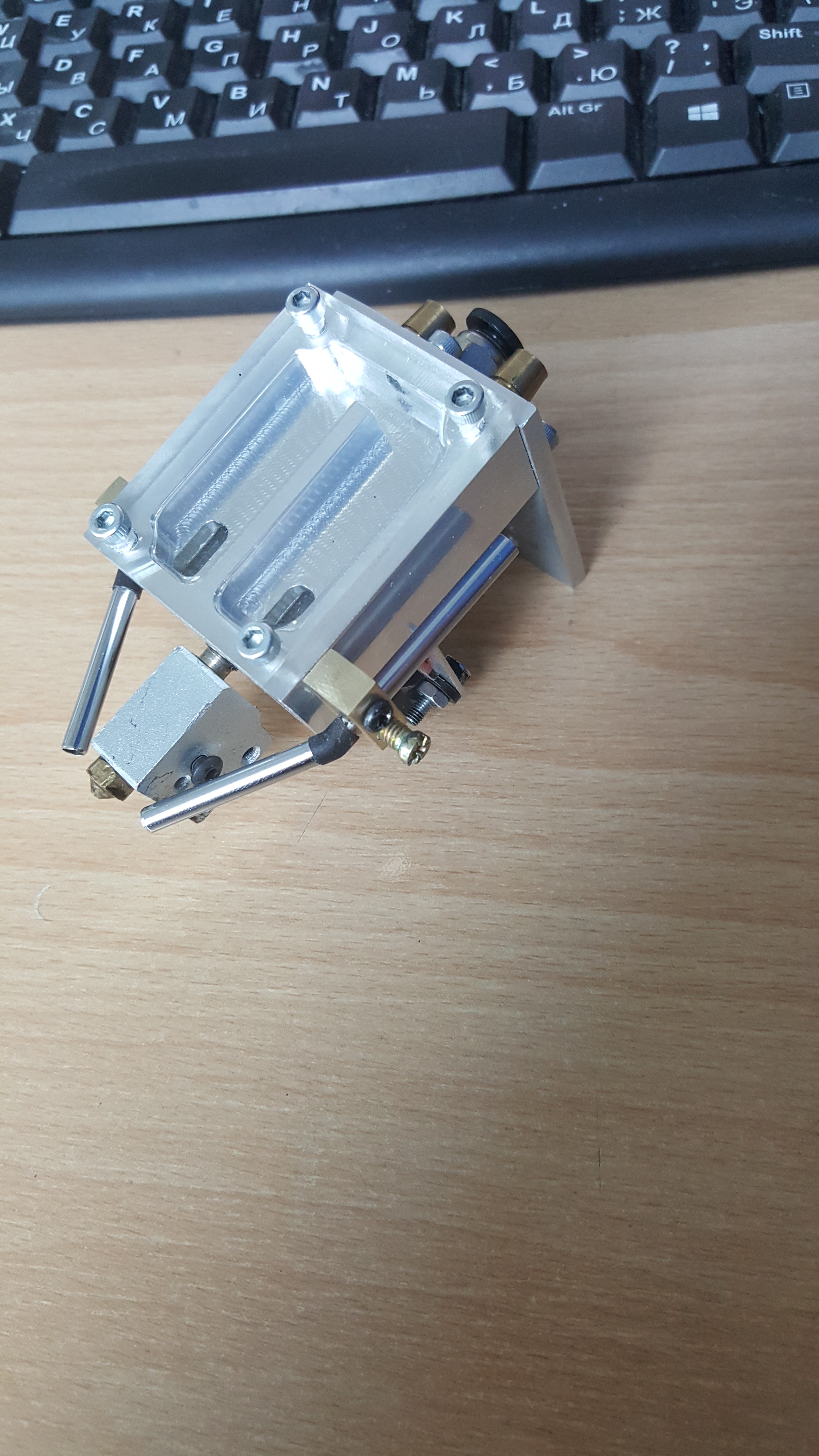

Канал в алюминиевом блоке идет в форме буквы W. Габариты алюминиевого блока 40х50х16 мм. Стекло толщиной 6 мм. Фитинги латунные на 8 мм. шланги силиконовые на 6 мм. Расширительный бачек из коробочки от гироскопа align (тоже склеен на уф-клей). Помпа самодельная из hdd 3.5 (есть тема по ней на оверлокерс) управляется модельным регулятором для бесколлекторных двигателей. Радиатор и вентилятор 120х120.
Обдув детали через компрессор от аквариума.
Вложения
flenger

Сообщения: 61
Зарегистрирован: 01 сен 2015, 16:51
Откуда: Москва

Re: СВО для принтера(всёнём)

Сообщение setar » 12 сен 2018, 15:19

явный перегруз раза в 4
сравните http://s.click.aliexpress.com/e/c5iNZaN2
там канал 2.5мм на два экструдера, такого канала дотаточно для отведения до 100W у тут всего 80 (а у вас вовсе 40)
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: СВО для принтера(всёнём)

Сообщение flenger » 12 сен 2018, 15:25

Да, вы правы, особо не рассчитывал сколько нужно отвести, делал на глаз. Но работает...
flenger

Сообщения: 61
Зарегистрирован: 01 сен 2015, 16:51
Откуда: Москва

Re: СВО для принтера(всёнём)

Сообщение ilalexey » 12 сен 2018, 15:56

Зачёт! :)
flenger писал(а):Радиатор и вентилятор 120х120

Самопальный радиатор или покупной? Алюминька или медь? Цена(если покупной)?
Акрил, конечно, красиво(особенно если блёстки накидать в сож/ож), но не стоило - в закрытую камеру я бы такое стреманулся ставить.
flenger писал(а):Помпа самодельная из hdd 3.5 (есть тема по ней на оверлокерс)

Тему эту хорошо помню. Может есть ссылочка быстрая туда, чтобы не гуглить много?
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: СВО для принтера(всёнём)

Сообщение Harh » 12 сен 2018, 15:58

flenger писал(а):Но работает...


Выглядит на фотках, к слову, довольно аккуратно :) Но тут дело не в том, что просто "работает" - если оно весит ощутимо (я по фоткам не очень понял) и если можно это "ощутимо" сделать в два раза легче, то это очень желательно, т.к. не зря ж с каретки часто убирают движок экструдера.
Аватара пользователя
Harh

Сообщения: 850
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: СВО для принтера(всёнём)

Сообщение ilalexey » 12 сен 2018, 16:17

Harh писал(а):Но тут дело не в том, что просто "работает" - если оно весит ощутимо

Безусловно так, но flenger_у это наверно не критично.
Диаметр трубок, объём воды - всё вес.
В открытом корпусе у меня вообще без вентилятора работает - пока печатает, само себя обдувает. А вот трубка боудена нагрузку делает и это не хорошо(дельта на магнитах у меня). Несколько трубок, тем более 6мм(внутренний?) вообще сила. Смотря какой принтер конечно.
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: СВО для принтера(всёнём)

Сообщение flenger » 12 сен 2018, 16:55

Harh писал(а):Выглядит на фотках, к слову, довольно аккуратно :) Но тут дело не в том, что просто "работает" - если оно весит ощутимо (я по фоткам не очень понял) и если можно это "ощутимо" сделать в два раза легче, то это очень желательно, т.к. не зря ж с каретки часто убирают движок экструдера.

Не взвешивал, по ощущениям, все в сборе вместе с жидкостью меньше 100 грамм

ilalexey писал(а):Зачёт! :)
flenger писал(а):Радиатор и вентилятор 120х120

Самопальный радиатор или покупной? Алюминька или медь? Цена(если покупной)?
Акрил, конечно, красиво(особенно если блёстки накидать в сож/ож), но не стоило - в закрытую камеру я бы такое стреманулся ставить.
flenger писал(а):Помпа самодельная из hdd 3.5 (есть тема по ней на оверлокерс)

Тему эту хорошо помню. Может есть ссылочка быстрая туда, чтобы не гуглить много?

Радиатор покупной из алюминия c впаянными патрубками 7 мм, покупал на али цену не помню делал все это как мин год назад.
ссылка на помпу https://forums.overclockers.ru/viewtopic.php?t=331512
