СВО для принтера(всёнём)

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: СВО для принтера(всёнём)

Сообщение ilalexey » 08 ноя 2018, 18:32

6мм внутри или снаружи?
Капельница 2мм внутри и 3.3 снаружи.
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: СВО для принтера(всёнём)

Сообщение OBN_RacerMan » 08 ноя 2018, 18:40

К сожалению, не видел "вживую" СВО для ни для компов, ни для принтеров. Однако, если "процессорным" системам достаточно держать температуры (условно) не выше 60°, то для термобарьера принтера это уже может оказаться много.
P.S. Если брать внутренний диаметр трубки автомобильного омывателя около 4мм (а это уже в ДЕВЯТЬ раза меньше пропускное сечение 12,56кв.мм против 113,4 у трубки с внутренним диаметром 12мм)

В то же время китайцы предлагают для Titan Aqua обычные модули (правда не самые мощные) от компьютерных систем с трубками внутренним диаметром 6мм
https://ru.aliexpress.com/item/Trianglelab-Titan-AQUA-DIY-3D/32850217541.html?spm=a2g0v.search0104.3.22.133c799304ZVRN&ws_ab_test=searchweb0_0%2Csearchweb201602_5_10065_10068_319_5730213_317_10696_5728811_453_10084_454_10083_451_10618_10307_10301_5729713_537_536_5733313_328_10059_10884_5733213_5733113_10889_10887_100031_5731013_321_5733413_322_10915_10103_10914_10911_5733612_10910_5733513_5733013-10889%2Csearchweb201603_55%2CppcSwitch_0&algo_pvid=ad9f6ac1-c31e-447e-9fda-4743a3087489&algo_expid=ad9f6ac1-c31e-447e-9fda-4743a3087489-3
Печатаю на RepRap
Аватара пользователя
OBN_RacerMan

Сообщения: 281
Зарегистрирован: 05 сен 2017, 10:50
Откуда: Обнинск
ФИО: Андрей

Re: СВО для принтера(всёнём)

Сообщение setar » 08 ноя 2018, 19:07

OBN_RacerMan писал(а):В то же время китайцы предлагают для Titan Aqua обычные модули (правда не самые мощные) от компьютерных систем с трубками внутренним диаметром 6мм

у меня титан аква на руках,
уточняю: там внутри 4 мм (в комплекте штуцер переходник с силикона I6O8 на полиэтилен I4O6, а уже полиэтилен трубка входит в угловой штуцер на радиаторе)

Добавлено спустя 1 минуту 15 секунд:
ой, вру, вот цитата:
2 м силиконовая трубка (OD: мм 9 мм; ID: мм 6 мм)
2 метра трубки нейлон (OD: 4 мм; ID: 2,5 мм)
2X трубки адаптеры


так что там 2.5мм
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: СВО для принтера(всёнём)

Сообщение ilalexey » 08 ноя 2018, 19:12

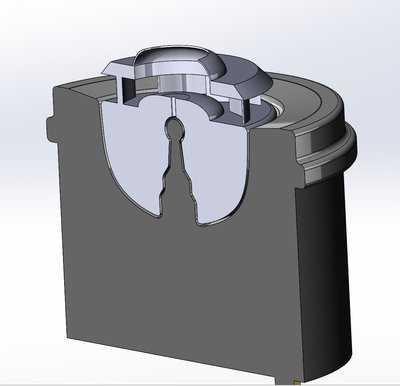

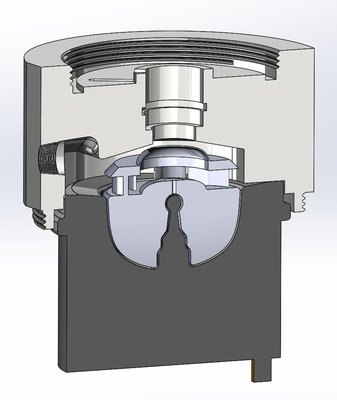

Короче, стенд нужно лепить. Всётаки склоняюсь к тонкой трубке. Брушлесы есть от сиди(перемотанные).
Если крыльчатку центробежную трёхярусную забабахать, продавит?
Вложения
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: СВО для принтера(всёнём)

Сообщение OBN_RacerMan » 09 ноя 2018, 01:36

ilalexey писал(а):Если крыльчатку центробежную трёхярусную забабахать, продавит?

А может винт Архимеда попробовать (ну, грубо говоря - шнек в трубе).. оно же "линейный компрессор" вроде как может называться. И, к тому же, это пригодно для высоких оборотов.
Печатаю на RepRap
Аватара пользователя
OBN_RacerMan

Сообщения: 281
Зарегистрирован: 05 сен 2017, 10:50
Откуда: Обнинск
ФИО: Андрей

Re: СВО для принтера(всёнём)

Сообщение setar » 09 ноя 2018, 06:58

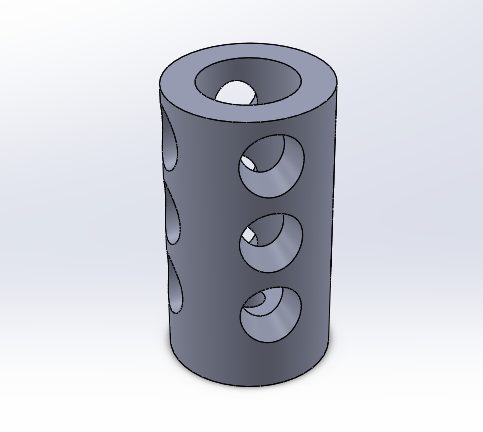

профессиональные системы так делают:
магнит с крыльчаткой на керамическом шарике
Вложения
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: СВО для принтера(всёнём)

Сообщение OBN_RacerMan » 09 ноя 2018, 16:25

В стиральных машинах такая конструкция (насос, который воду из бака откачивает).
Печатаю на RepRap
Аватара пользователя
OBN_RacerMan

Сообщения: 281
Зарегистрирован: 05 сен 2017, 10:50
Откуда: Обнинск
ФИО: Андрей

Re: СВО для принтера(всёнём)

Сообщение 3DCTO » 13 ноя 2018, 01:32

А зачем изобретать велосипед:

Ультра-тихий DC 12 В 4,2 Вт 240L/ч расход Водонепроницаемый Бесщеточный насос мини погружной насос QR30E

И на 5 вольтах он еще тянет нормально, чтоб фитинги не срывать.

3DCTO

Сообщения: 8
Зарегистрирован: 09 апр 2017, 08:52

Re: СВО для принтера(всёнём)

Сообщение ilalexey » 13 ноя 2018, 07:37

3DCTO писал(а):А зачем изобретать велосипед

Аргумент?:
Вложения
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: СВО для принтера(всёнём)

Сообщение OBN_RacerMan » 13 ноя 2018, 12:48

ilalexey писал(а):
3DCTO писал(а):А зачем изобретать велосипед

Аргумент?:

Это не изобретения.. народ просто "изгаляется" на рамами... :D
С 1885 года ничего принципиально нового в конструкции классического велосипеда не появилось (менялись материалы, форма, оснащение...).
Печатаю на RepRap
Аватара пользователя
OBN_RacerMan

Сообщения: 281
Зарегистрирован: 05 сен 2017, 10:50
Откуда: Обнинск
ФИО: Андрей

Re: СВО для принтера(всёнём)

Сообщение ilalexey » 13 ноя 2018, 16:37

Собственно о том и речь. Центробежный насос тут никто не изобретает. Каким цветом его покрасить - вот в чём вопрос :)

Добавлено спустя 2 часа 59 минут 58 секунд:
setar писал(а):профессиональные системы так делают:
магнит с крыльчаткой на керамическом шарике

Чёта подвис на этой мысли. В смысле исполнения на коленке. Про материал ещё не думал. Чисто технологический процесс. Берём серёдку, наращиваем на неё медь, потом облепляем какой фигнёй и вытравливаем медь?
OBN_RacerMan писал(а):А может винт Архимеда попробовать (ну, грубо говоря - шнек в трубе).. оно же "линейный компрессор" вроде как может называться.

Хз. Думал о этом. Может быть.

Добавлено спустя 8 минут 11 секунд:
Пс: на будущее(любителям фраз про велики) - Катайтесь на [url=https://ru.wikipedia.org/wiki/Аист_(велосипед)]аисте[/url] и не спрашивайте, что не так.
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: СВО для принтера(всёнём)

Сообщение ilalexey » 16 ноя 2018, 15:31

Вдруг вспомнил про закрытый контур в газовой отопительной колонке. Трубка там сотни метров прокладывается(подогрев пола), а качает всё это дело всё тот-же центробежный насос. Для нормальной работоспособности системы нужно давление. В компьютерах СВО не под давлением, раз теряет жидкость?
Зачем это необходимо?
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: СВО для принтера(всёнём)

Сообщение setar » 16 ноя 2018, 15:41

в жидкости не бывает давления, есть высота подъёма водяного столба (аналог мощи с которой можем качать)
в компе подъёма жидкости нет, поэтому стоит 5-10W мотор на прокачку, в отоплении дома есть существенная высота, там и мотор нужен мощнее.
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: СВО для принтера(всёнём)

Сообщение ilalexey » 16 ноя 2018, 15:58

setar писал(а):в жидкости не бывает давления

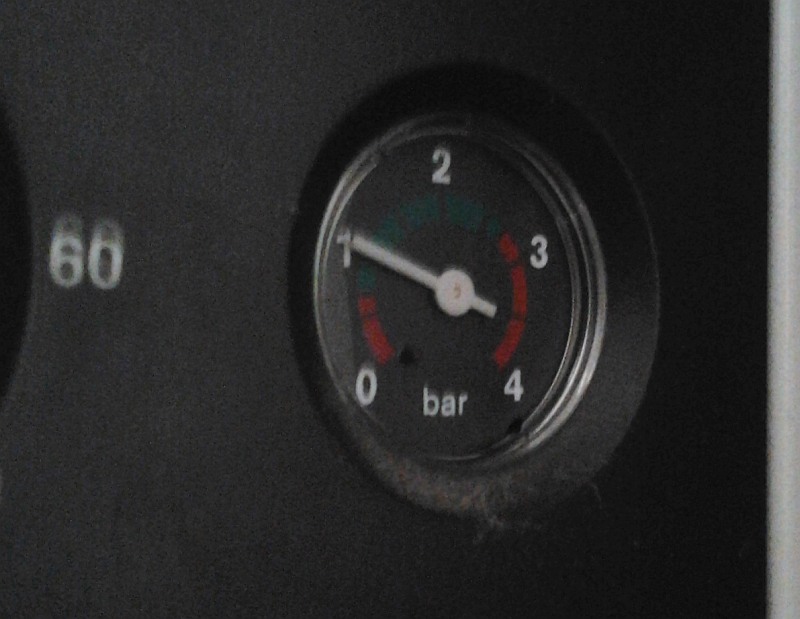

В терминах не силён. Давления не бывает, а оно есть. На колонках стоит стрелочный показометр, на котором шкала имеет красные(в начале и конце) и зелёный(середина) сегменты. Перед использованием устройства нужно довести давление(давление берётся из водяной магистрали) не ниже зелёной отметки.
Вложения
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: СВО для принтера(всёнём)

Сообщение setar » 16 ноя 2018, 16:11

ок, я может выразился не очень понятно.
разумеется оно есть, но учитывая что жидкость практически не сживается этот прибор показывает не то что система находится в герметично преднакачанном состоянии, а результат действия мотора.
Другими словами если мотор выключить то давление в системе сразу станет нулевое (атмосферное)
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
