СВО для принтера(всёнём)

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: СВО для принтера(всёнём)

Сообщение flenger » 25 мар 2019, 13:39

Добрый день,

Вот сделал еще один водоблок хотенда для своего мини принтера.

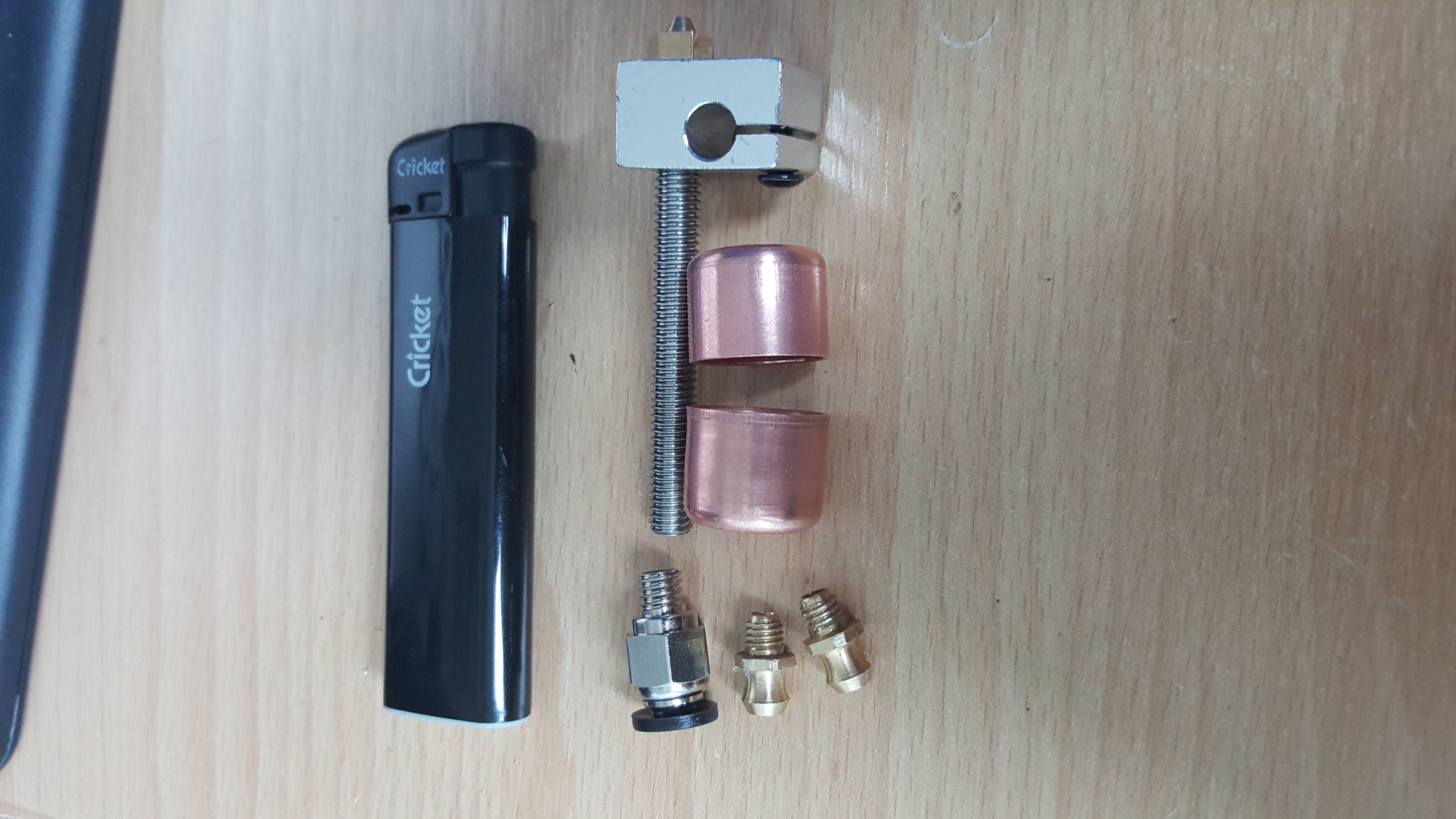

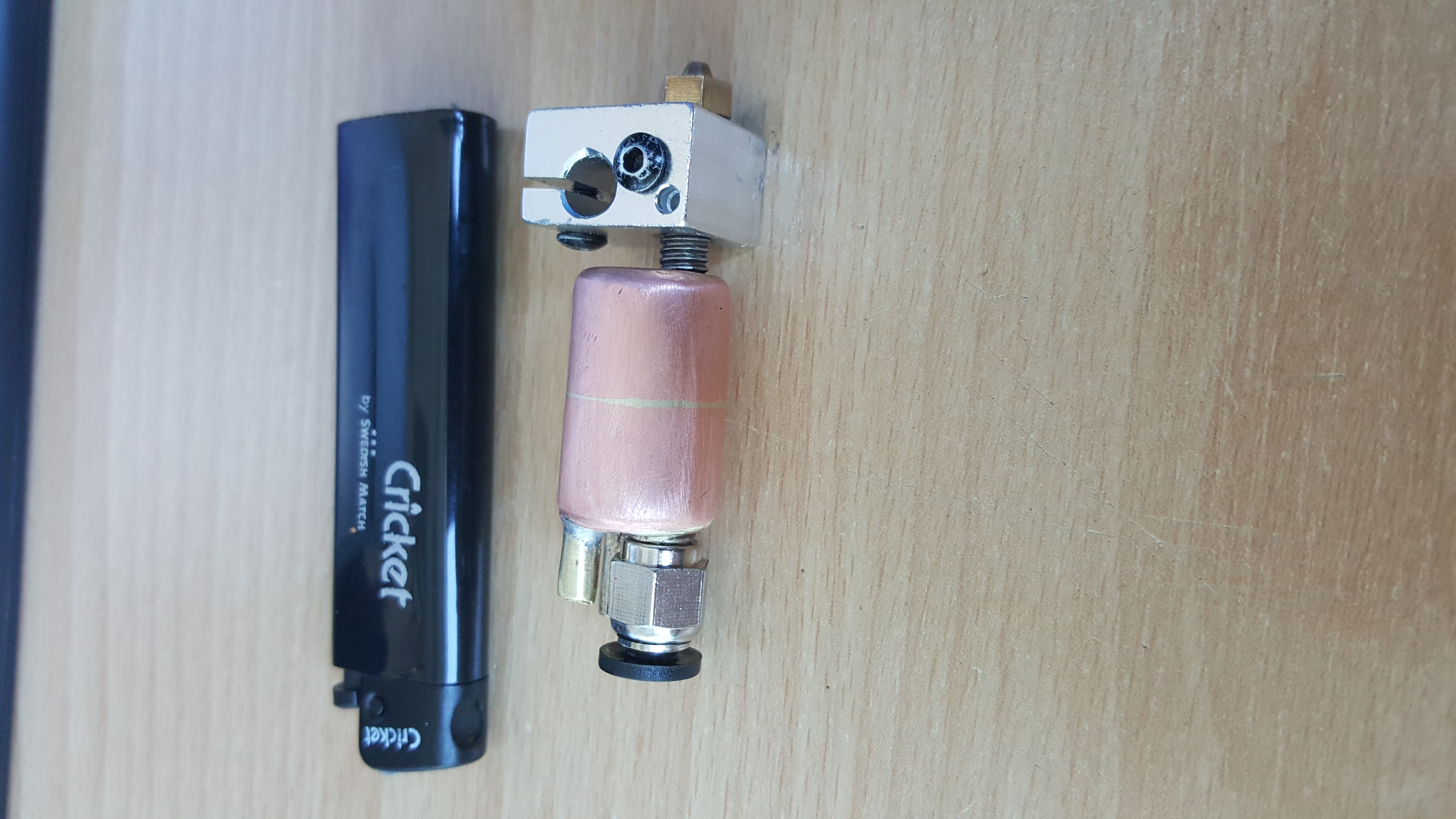

Идея следующая (сморите фото) : в качестве корпуса хотенда использовать медные колпачки - заглушки от сантехники. Здесь уже термобарьер сам охлаждается жидкостью. Термобарьер от Е3 V5 длиной 50 мм, делал по месту , лишнее отрезал. Для крепления фитинга тефлоновой тубки использовал часть мебельной стяжки с внутренней резьбой 6мм.
габариты "боченка" 30 х 17 мм.
Решил перестраховаться и спаял все это дело твердым серебрянным припоем (45%), можно греть до 600 градусов :crazy: . В качестве фитингов для жидкости латунная трубка 4мм. Осталось зашкурить и отполировать.
Крепление либо типа хомута либо медные ушки припаяю. По весу не знаю скока получилось, нет весов.
В качестве основы радиатора буду использовать радиатор от видеокарты на термотрубках, удалю фитиль трубки спаяю в группы.
Помпа будет из hdd 2.5'
Вложения
flenger

Сообщения: 61
Зарегистрирован: 01 сен 2015, 16:51
Откуда: Москва

Re: СВО для принтера(всёнём)

Сообщение setar » 25 мар 2019, 18:04

объём резервуара у вас просто огромен. всю систему можно смело уменьшать в 4 раза
Аватара пользователя
setar
Site Admin

Сообщения: 10437
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: СВО для принтера(всёнём)

Сообщение flenger » 25 мар 2019, 18:12

setar писал(а):объём резервуара у вас просто огромен. всю систему можно смело уменьшать в 4 раза


Можно меньше сделать, но тогда фитинги не умещаются сверху и их нужно будет делать на боковой поверхности, не удобно получается...
flenger

Сообщения: 61
Зарегистрирован: 01 сен 2015, 16:51
Откуда: Москва

Re: СВО для принтера(всёнём)

Сообщение setar » 25 мар 2019, 18:27

ну, тогда - вполне вариант.
Изготавливать правда сложно, да и припой высокотемпературный не у всех есть и плавить сложно.
наверное газовой сваркой ?
Аватара пользователя
setar
Site Admin

Сообщения: 10437
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: СВО для принтера(всёнём)

Сообщение flenger » 25 мар 2019, 18:55

setar писал(а):ну, тогда - вполне вариант.
Изготавливать правда сложно, да и припой высокотемпературный не у всех есть и плавить сложно.
наверное газовой сваркой ?

Паял обычной газовой горелкой на балоне, держа запчасти в плоскогубцах, можно сказать что на коленке. Припой брал на авито 300 руб пруток, использовал совсем чуть чуть. Припои кстати разные бывают, я думаю что можно обычным пос-61 паять или пос-10 (температура плавления 300 гр.) По сложности да, нужно приноровиться сначала.
flenger

Сообщения: 61
Зарегистрирован: 01 сен 2015, 16:51
Откуда: Москва

Re: СВО для принтера(всёнём)

Сообщение Master987 » 14 апр 2019, 01:24

Интересный вариант но возникли вопросы
Как герметизирован стык резьбы термобарьера из нержавейки с медью?
Место чтобы одеть шланг с хомутом судя по фото не осталось?
Трубка подачи жидкости имеет внутри продолжение до низа бака?
:oops:
Printer: дельта rostock
Firmware: Marlin
Filament: ABS - 1.75
Nozzle: 0.3 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Аватара пользователя
Master987

Сообщения: 104
Зарегистрирован: 16 авг 2015, 14:46

Re: СВО для принтера(всёнём)

Сообщение flenger » 15 апр 2019, 10:03

Master987 писал(а):Интересный вариант но возникли вопросы
Как герметизирован стык резьбы термобарьера из нержавейки с медью?
Место чтобы одеть шланг с хомутом судя по фото не осталось?
Трубка подачи жидкости имеет внутри продолжение до низа бака?
:oops:


Стык гермитизирован твердым припоем. Нержавейку и медь хорошо паяет твердый припой с содержанием серебра от 40% и больше. В колпачке со стороны нагревательного элемента пайка внутри колпачка, в колпачке со стороны фитингов снаружи.Внутри между колпачками на стыке лента из медной фольги для упрочнения стыка.
Место под шланг и хомуты есть (планировал использовать кабельные стяжки), наверное плохо видно на фото. В качестве шлангов используется трубка от капельницы и эта трубочка отлично держится на латунных трубках даже без хомутов не пропускает жидкость.
Латунные трубки разной длины. На одной из них на конце удалено часть латуни и она упирается в дно, вторая на 2мм заходит во внутрь корпуса.
flenger

Сообщения: 61
Зарегистрирован: 01 сен 2015, 16:51
Откуда: Москва
